ADXL345加速度计两件式防护外壳结构

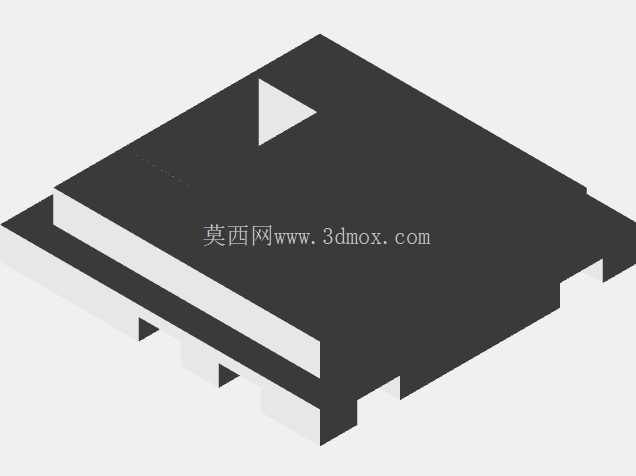

在工业传感检测、消费电子姿态感知、小型设备振动监测场景中，加速度计的安装防护直接影响采样精度与器件使用寿命，ADXL345作为常用的三轴加速度检测元件，其配套外壳的结构合理性往往决定了整套传感单元的现场适配能力。这套两件式外壳采用底座加盖板的拆分设计，核心思路是在不额外增加传感单元整体体积的前提下，为裸芯片与外围焊接电路提供可靠的物理防护，同时预留标准安装接口，适配不同场景的固定需求。

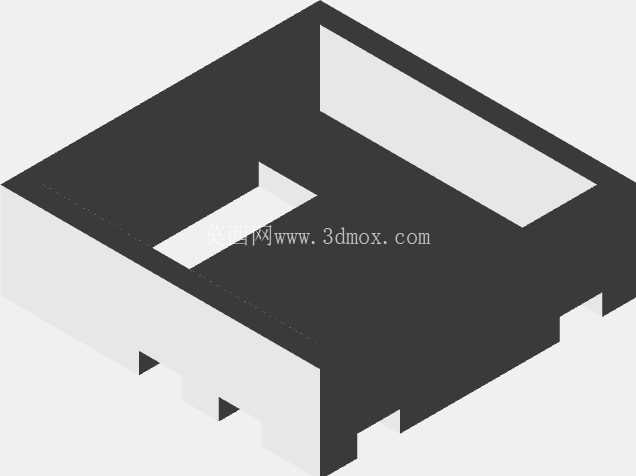

从实际使用场景出发，这类加速度计常被嵌入到小型智能硬件、工业设备状态监测节点、可穿戴运动检测装置内部，外壳的安装边界需要匹配多数通用PCB的布局尺寸，底座部分设计的凹槽结构并非冗余结构，一方面可以对ADXL345芯片及周边的阻容元件形成侧向限位，避免设备在受冲击、振动工况下芯片出现移位、引脚脱焊的问题，另一方面凹槽的深度经过匹配设计，刚好容纳焊接完成后的电路板厚度，盖板扣合后不会对板上元件形成挤压，也不会出现电路板在壳体内晃动的间隙。

设计过程中需要重点考量安装兼容性，底座预留的固定位可以适配M2规格的微型螺丝，也可以通过背胶粘贴的方式固定在被测设备表面，两种安装方式的切换不需要额外修改外壳结构，覆盖了从精密电子设备内部紧凑空间安装，到工业设备外部临时加装监测点的不同需求。盖板与底座的扣合结构采用无额外紧固件的卡合设计，装配时不需要螺丝或者胶水固定，方便后期对内部传感单元进行校准、更换，同时扣合后的接缝间隙控制在0.1mm以内，能够阻挡日常环境中的粉尘、飞沫进入壳体内部，避免污染物附着在芯片引脚造成短路或者采样漂移。

从结构强度角度考虑，外壳的壁厚做了差异化设计，安装固定位的局部壁厚做了加厚处理，避免螺丝锁紧时出现柱位断裂的问题，而对应芯片感应区域的盖板部分做了薄化处理，不会因为外壳材质的阻尼效应影响加速度信号的采集精度，保证传感器能够准确捕捉到被测物体的三轴加速度变化。凹槽的侧边预留了走线缺口，方便传感器的通讯线缆、供电引线从壳体内部引出，缺口尺寸匹配常用的超细屏蔽线线径，引线穿出后可以通过点胶做密封固定，避免线缆拉扯时将应力传递到电路板的焊接点上。

在实际选型适配时，这套外壳不需要对原有ADXL345的最小系统板做任何裁剪修改，常规尺寸的评估板、自制小板都可以直接放入凹槽内，盖板扣合后整体外形规整，没有突出的尖锐结构，可以顺利嵌入到各类设备的预留安装槽内。不同于一体化灌封的防护方案，这种可拆分的两件式结构兼顾了防护性与可维护性，在小批量传感节点组装、原型机调试阶段，能够大幅降低装配与后期维护的时间成本，同时外壳的规整外形也方便在外部做进一步的屏蔽处理，比如粘贴铜箔做电磁屏蔽时，不会因为外形不规则出现屏蔽层贴合不紧密的问题。

针对不同的安装朝向需求，底座的多个侧面都预留了相同规格的安装孔位，不需要额外制作转接件就可以实现X/Y/Z三个方向的正装、侧装切换，适配不同被测设备的安装空间限制，比如在狭窄的设备缝隙内安装时，可以选择侧向固定的方式，将传感单元的厚度方向顺着缝隙方向布置，不需要占用过多的安装空间。外壳的边角都做了R0.5的圆角处理，一方面避免装配时划伤操作人员或者设备内部的其他线缆，另一方面也减少了应力集中点，在设备受到意外碰撞时，圆角结构能够分散冲击力，降低壳体开裂的风险。
