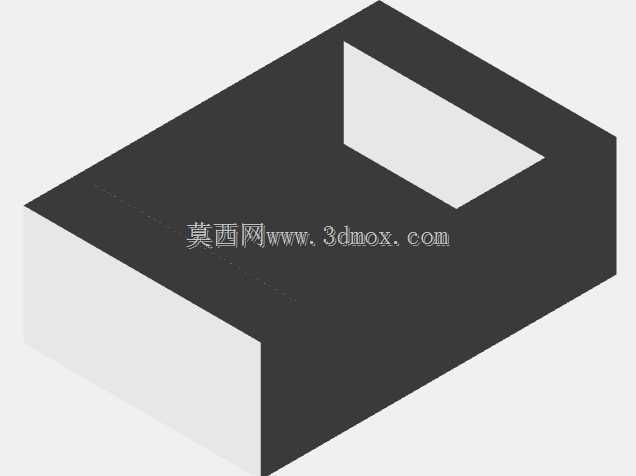

MPU6050传感器配套外壳底座与盖子结构

　　底座的底部做了薄型平面设计，厚度控制在1.2mm，既可以保证整体结构的支撑强度，又不会额外增加整体的安装高度，适配多数紧凑空间内的安装需求，底座的四个边角位置做了R0.5的圆角过渡，避免尖锐边角在装配过程中划伤操作人员或者周边线路，同时也能减少注塑生产过程中的应力集中问题，降低成品的翘曲变形概率。盖子部分采用扣合式结构与底座配合，盖体的内侧边缘做了一圈凸起的扣合筋，筋位高度0.8mm，与底座侧壁顶部的扣合槽精准匹配，扣合后不需要额外打胶或者螺丝固定，就能实现可靠的闭合，同时也方便后期对内部传感器模块进行调试、更换，不需要破坏外壳结构就能完成拆装。盖体表面预留了对应传感器模块的开窗区域，开窗的尺寸刚好避开模块上的核心芯片与引脚位置，既不会遮挡模块的散热路径，也能避免外部灰尘、细小杂物直接落到芯片表面，兼顾防护性与散热需求。从安装边界来看，整套外壳装配完成后的整体外轮廓为规整的长方体形态，长宽尺寸与标准MPU6050模块的外围尺寸保持一致，仅在高度方向增加了2mm的防护空间，完全兼容现有多数开源硬件项目里的安装孔位布局，不需要对原有安装支架做额外修改就能直接替换使用。在嵌入式传感检测、小型姿态采集设备的开发场景里，MPU6050作为集成六轴运动处理的核心元件，其配套防护外壳的结构合理性直接影响元件的安装稳定性、抗干扰能力与长期使用可靠性。这套外壳结构分为底座与盖子两个独立部件，拆分式的设计思路完全围绕传感器的实际装配流程展开，底座部分预留了与MPU6050模块轮廓完全匹配的内嵌容腔，容腔的侧壁做了0.2mm的装配余量设计，既可以保证模块顺利嵌入，又能避免模块在腔体内出现横向窜动，减少设备运行过程中振动带来的检测数据漂移问题。

　　在实际应用中，这套外壳可以适配智能小车姿态检测、无人机飞控辅助传感、可穿戴设备运动采集、工业设备振动监测等多个场景的使用需求，外壳的壁厚均匀控制在1mm，采用常规注塑工艺就能实现批量生产，材料可以根据使用场景选择ABS或者阻燃PC，普通室内场景用ABS就能满足强度与成本的平衡，在工业现场或者有阻燃要求的场景下更换PC材料即可，不需要修改模具结构。设计过程中特意规避了多余的装饰性结构，所有的结构特征都服务于装配、防护、安装的实际功能，没有冗余的凸起或者凹槽，既减少了建模过程中的特征复杂度，也降低了后续生产、装配环节的出错概率。

　　底座的容腔深度做了精准控制，当模块嵌入底座后，模块表面与盖子内侧的间隙保持在0.3mm，既不会因为间隙过小压到模块上的贴片元件，也不会因为间隙过大导致模块在腔体内出现上下晃动，在设备受到冲击的时候，外壳的侧壁与盖体可以分散大部分冲击力，避免模块上的晶振、芯片等脆弱元件直接受冲击损坏。另外，外壳的外表面做了哑光平面处理，没有做晒纹或者高光处理，减少生产过程中的表面处理工序，降低批量生产的成本，同时哑光表面也不容易残留指纹或者划痕，在长期使用过程中能保持较好的外观状态。

　　对于结构设计从业者来说，这类小型电子配件的建模核心不在于复杂的曲面造型，而在于对装配公差、功能需求、生产工艺的精准把控，每一个筋位、每一处圆角、每一个间隙的设计都要对应实际使用中的具体需求，不能凭空添加无意义的结构特征。这套模型的结构拆分逻辑也符合小型电子防护外壳的通用设计思路，拆分面选择在整体高度的中间位置，开模的时候可以直接采用上下分模的方式，不需要做复杂的抽芯结构，模具结构简单，生产效率高，后续如果需要调整外壳的安装孔位或者开窗位置，只需要修改对应位置的特征即可，不需要对整体结构做大幅度调整，具备较好的设计延展性。
