爱普生T6水平多关节工业机械手三维设计

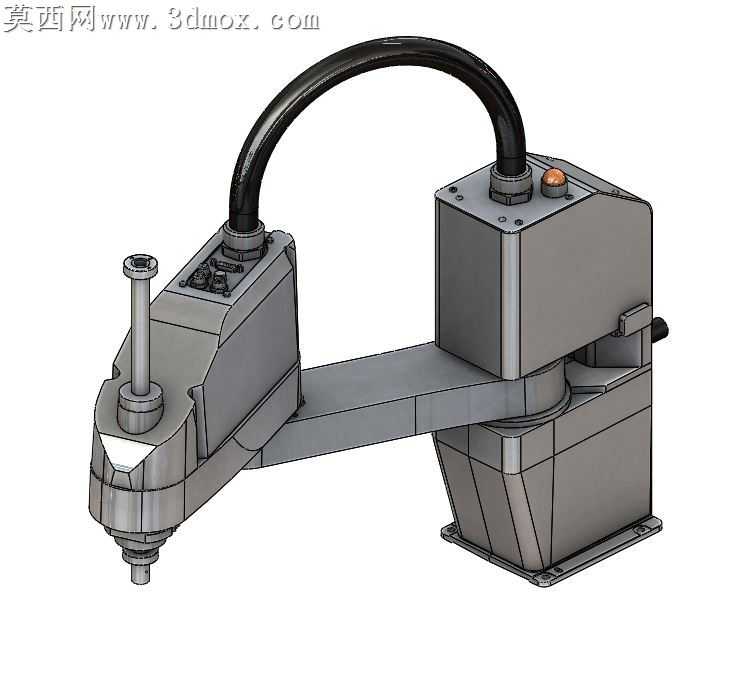

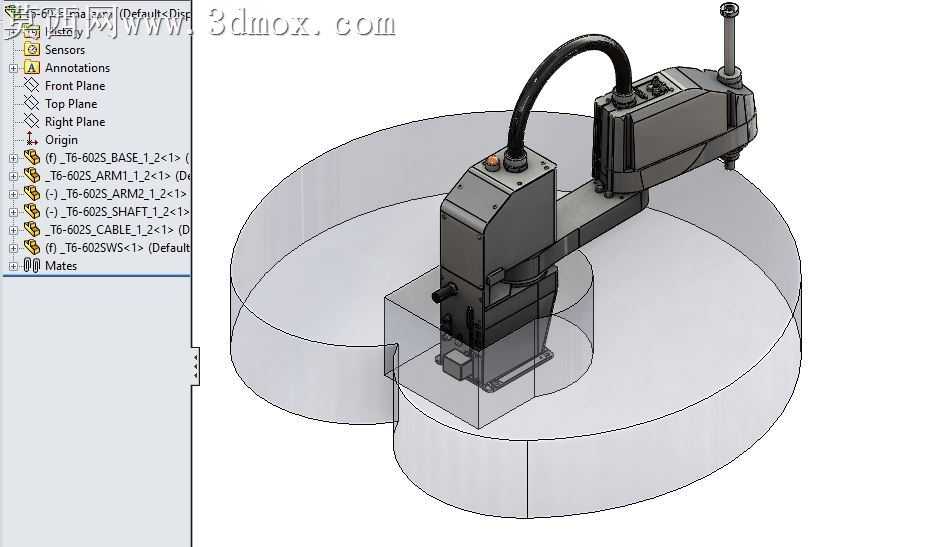

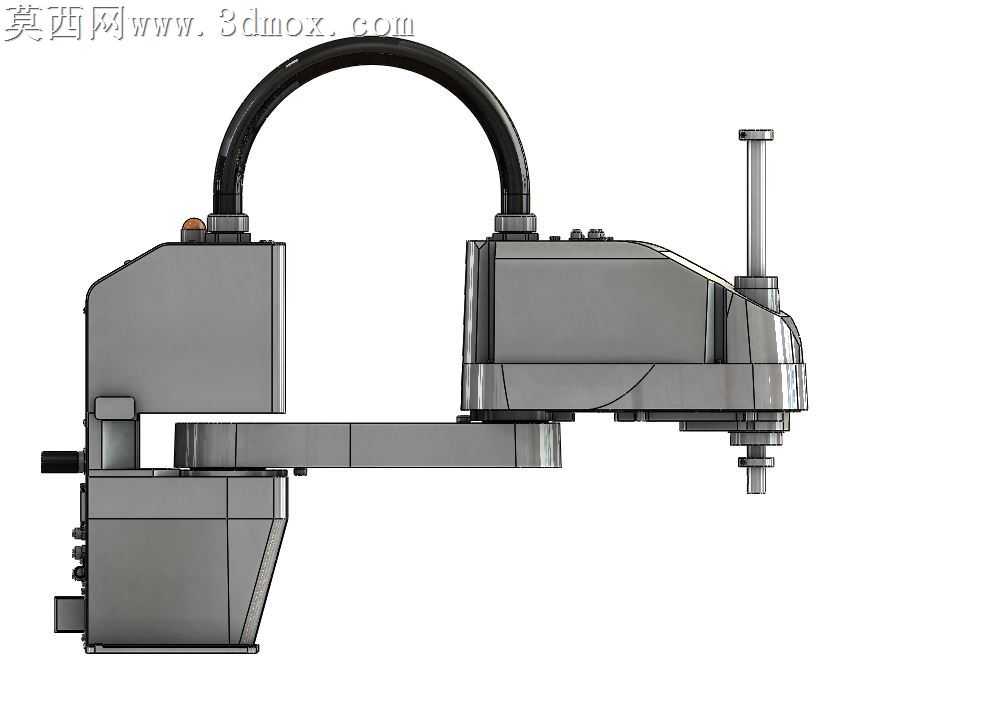

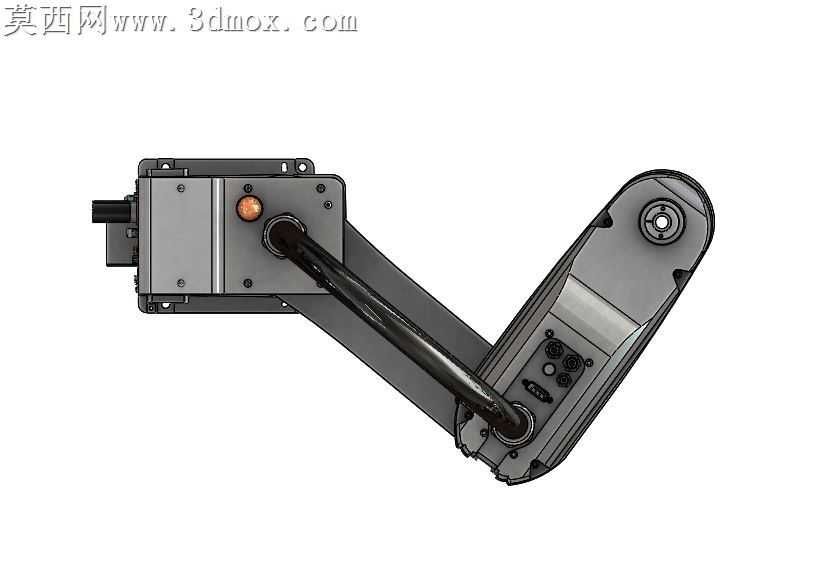

本作品为爱普生T6 SCARA水平多关节工业机械手的三维数字化设计成果，建模过程严格遵循该型号机械手的真实尺寸比例与结构特征，基于SolidWorks平台完成全参数化建模，适配2015及以上版本软件打开使用。建模阶段从基座结构开始搭建，依次完成底座固定模块、第一旋转关节、大臂结构件、第二旋转关节、小臂结构件、末端执行器安装法兰、内置走线拖链等核心部件的独立建模，每个零件均还原真实工业产品的倒角、安装孔位、定位槽、线缆接口等细节特征，装配过程严格按照实际机械结构的装配约束关系添加配合，确保各关节旋转自由度与真实设备完全一致，可直观模拟机械手水平平面内的回转、伸缩动作，还原SCARA机器人特有的平面运动特性。渲染环节采用SolidWorks内置Render模块完成效果呈现，针对机械手不同部件的材质特性分别赋予对应材质：机身主体铸件部分赋予哑光深灰金属漆材质，还原工业设备铸件外壳的磨砂质感；关节处的连接转轴、固定螺丝赋予亮面金属材质，体现机加工零件的金属光泽；外置走线波纹管赋予黑色哑光橡胶材质，还原柔性线缆护套的真实触感；末端安装杆赋予不锈钢金属材质，清晰区分不同功能部件的视觉差异。设计过程中重点还原了该型号SCARA机械手的紧凑结构特征，底座采用偏心式布局设计，有效缩减设备安装占用空间，大臂与小臂采用等强度轻量化结构设计，在保证结构刚性的前提下降低运动部件重量，关节处的走线采用内置加外置结合的布局，既避免线缆外露干扰运动，也还原了真实设备的线缆防护设计，各部件的装配间隙严格参考真实工业产品的公差标准，避免出现干涉穿模问题，整体模型可用于工业自动化产线的布局仿真、机械手动作路径模拟、教学演示等场景，能够直观展现SCARA机械手的结构组成与运动原理。
