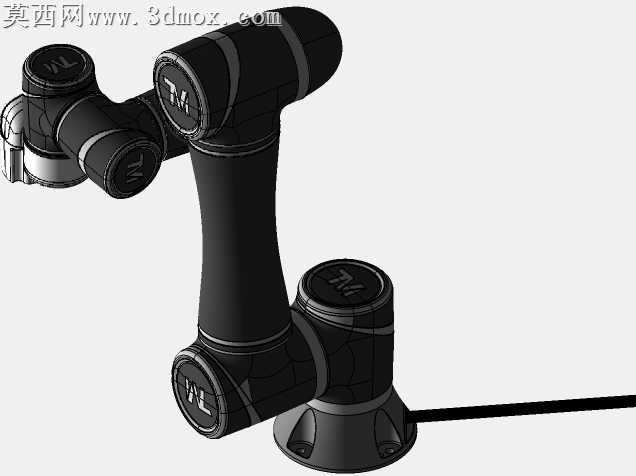

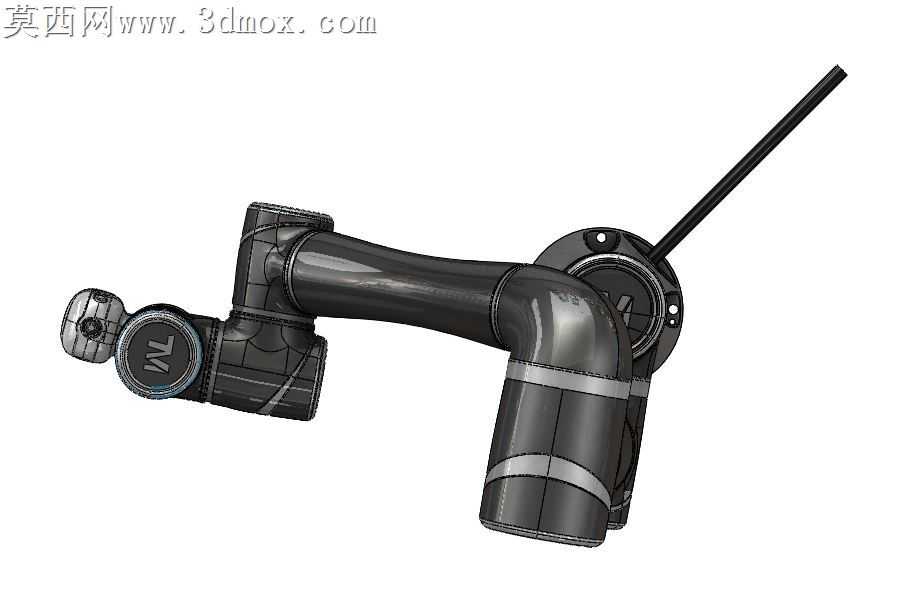

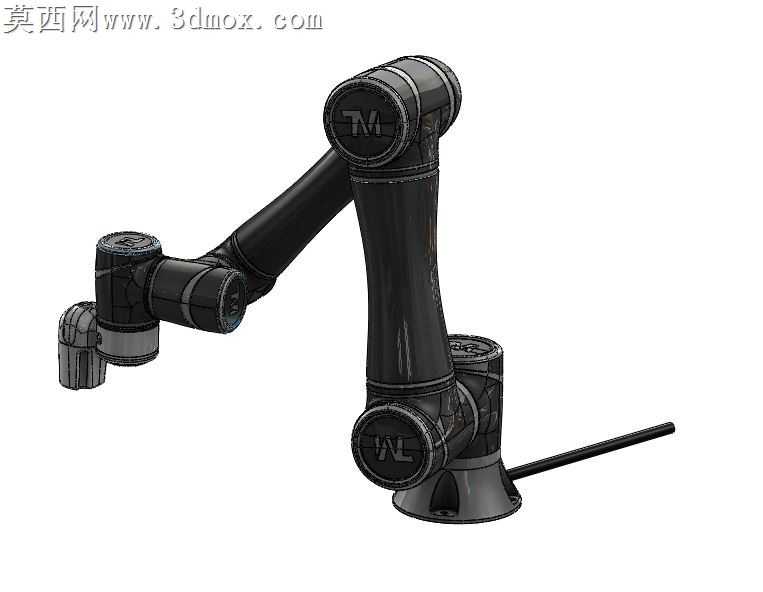

TM5-900协作机械臂三维设计作品

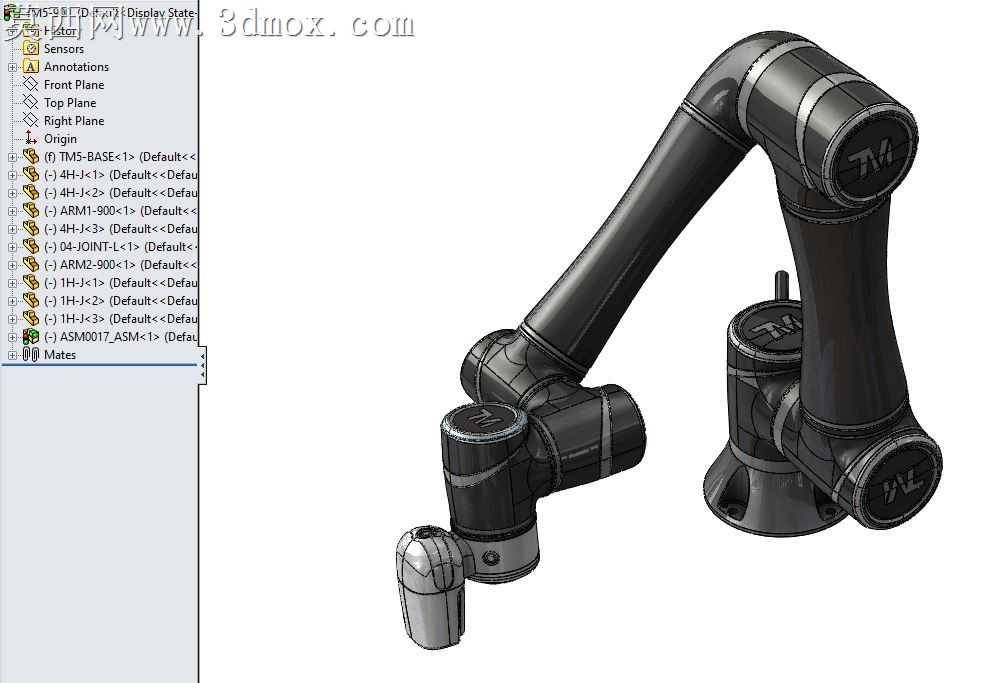

本作品为TM5-900协作型机械臂的三维数字化设计成果，建模过程严格遵循实体机械的真实尺寸比例，在三维建模环境中完成了从基座到末端执行器安装位的全链路结构搭建。建模阶段采用自底向上的装配设计思路，首先完成基座部件的参数化建模，精准还原基座的安装法兰结构、走线孔位以及关节连接座的曲面过渡特征，保证基座与第一关节的装配契合度完全匹配实体设备的公差要求。随后依次完成六个转动关节的独立建模，每个关节都还原了内置驱动模块的外轮廓、关节外壳的拼接缝结构、关节限位的物理结构特征，相邻关节之间的转动副约束完全按照实体机械臂的运动范围进行参数设置，确保后续运动仿真时各关节不会出现超程干涉问题。大臂与小臂构件采用曲面建模与实体建模结合的方式，还原了臂体的流线型外观与内部中空的走线腔体结构，臂体表面的品牌标识凹槽、防滑纹理细节都通过包覆、压凹特征完成制作，保证外观还原度。末端法兰结构严格按照协作机器人的通用末端执行器安装标准设计，预留了标准安装孔位与定位销孔，可适配各类夹爪、吸盘等末端工装的装配。材质与渲染阶段，为不同部件匹配了对应的物理材质：关节外壳与臂体采用哑光磨砂工业塑料材质，调整粗糙度参数还原实体设备的哑光质感，关节转动副的金属环采用拉丝不锈钢材质，基座安装面采用铸铁材质并添加细微的表面颗粒纹理，渲染时采用三点布光方案，主光突出机械臂的整体轮廓与曲面转折，辅光弱化关节缝隙处的死黑阴影，补光勾勒臂体边缘的高光轮廓，最终渲染效果能够清晰展现机械臂的结构层次与材质质感。设计过程中重点验证了各关节在极限转动角度下的干涉情况，通过全局干涉检查排除了臂体转动时的结构碰撞问题，所有装配约束都采用符合机械运动逻辑的配合关系，可直接用于后续的运动仿真、工作站布局模拟等场景，模型结构完整无缺失特征，能够清晰展现协作机械臂的关节布局、传动结构外轮廓与整体形态特征。
