一阶Ambisonics34mm电容麦黄铜支架结构

在空间音频拾音场景中，一阶Ambisonics制式需要四支指向性呈正四面体排布的电容拾音单元，才能完成全向声场信息的同步采集，这套黄铜材质的支架正是为适配34mm直径标准电容式胶囊设计的核心安装载体。从实际工程落地的角度看，这类支架的核心需求首先是结构刚性与安装精度的平衡——拾音单元的相对位置偏差会直接影响声场解码后的相位一致性，因此整个环形框架采用黄铜一体切削加工，避免拼接结构带来的装配公差累积。

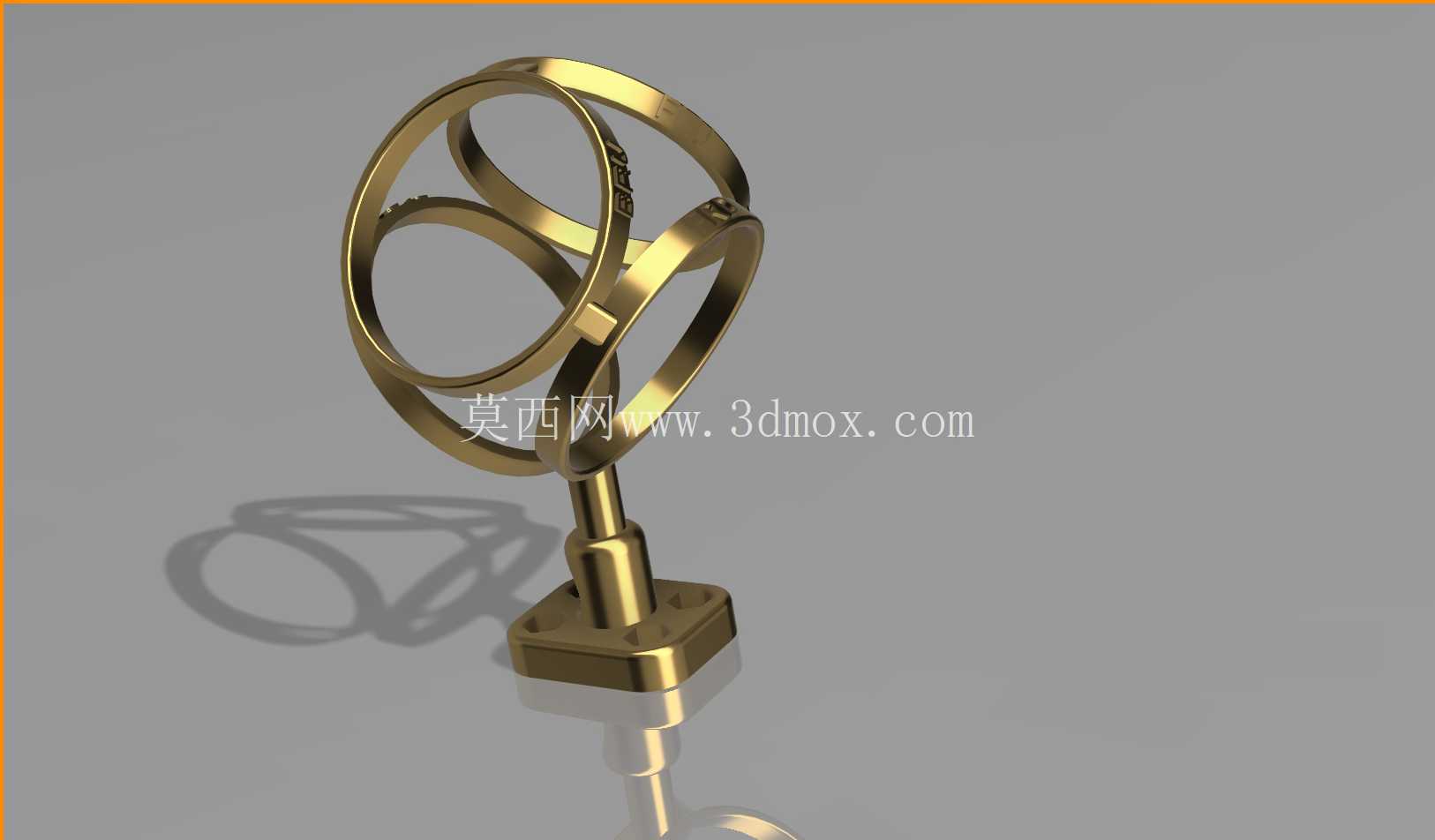

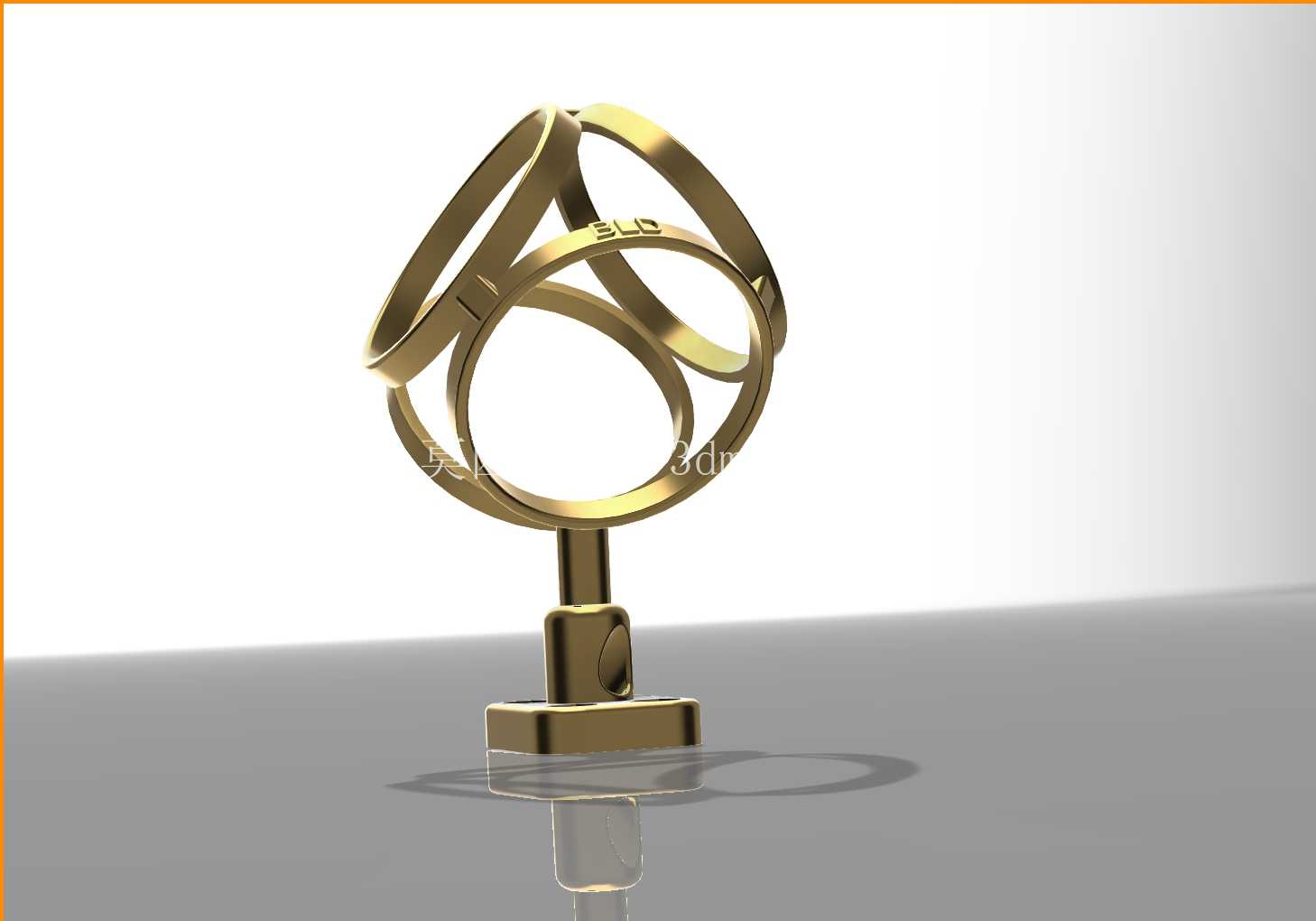

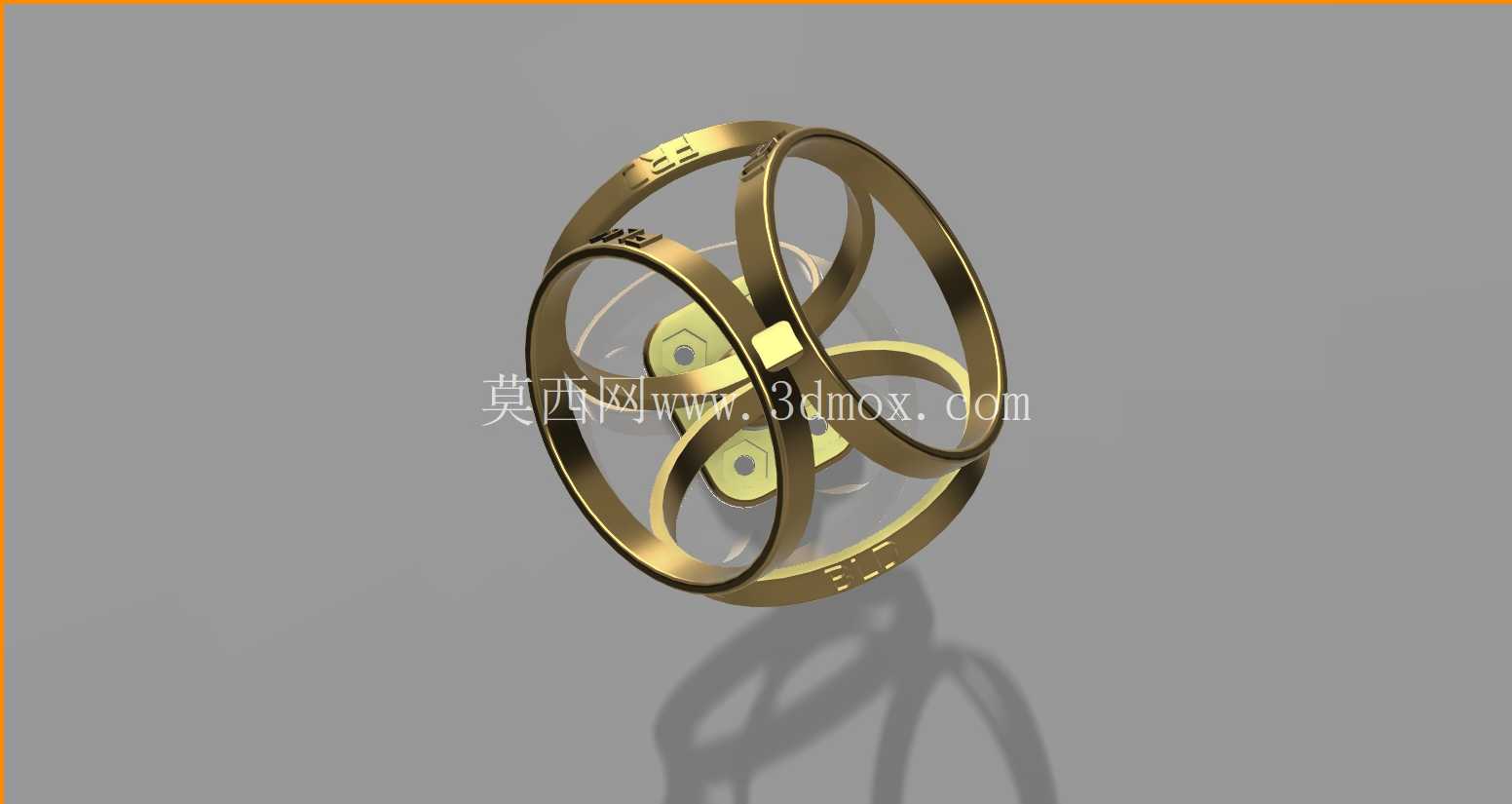

支架的主体由三个互相正交的环形构件组成，三个环的交汇点恰好对应正四面体的四个顶点安装位，每个环上都预制了与34mm胶囊外径匹配的卡槽，拾音振膜单元通过压力压入的方式完成固定，这种过盈配合的设计不需要额外的紧固件，一方面可以减少金属构件对声波传播的遮挡，另一方面能保证振膜外壳与黄铜支架之间的可靠电气接触，方便使用者根据电路设计需求选择接地处理或是极化电压连接方案。如果采用极化电压连接的设计，需要在方形底座的下方预留绝缘隔离层，配套使用特氟龙材质的螺母与螺钉完成底座固定，避免极化电压通过安装结构短路，影响振膜的极化效果。

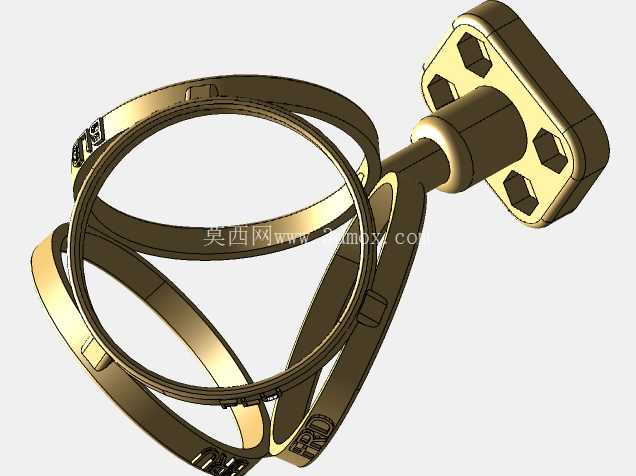

每个环形构件上都标注了对应振膜的安装朝向标识，现场组装时不需要额外的定位工装就能快速完成四个拾音单元的对位，大幅降低现场搭建多声道拾音系统的调试时间。底座采用方形法兰结构，底部预留了标准的麦克风支架安装螺孔，可以直接适配通用的桌面支架、落地支架或是吊装配件，安装边界上，整个支架加上34mm胶囊后的最大外轮廓直径不超过120mm，整体高度控制在150mm以内，在小型录音棚、户外声场采集、VR内容拾音等场景中都不会占用过多安装空间，也不容易对拾音区域的声场造成明显的声反射干扰。

从材料选择的角度看，黄铜材质的阻尼特性可以有效抑制支架自身的结构共振，避免拾音过程中支架传导的振动被电容麦捕捉产生低频噪声，相比常用的铝合金支架，黄铜的共振频率更高，更容易通过后期的减震处理进行规避。整个框架的环形截面做了圆弧倒角处理，没有尖锐的直角结构，一方面可以减少声波在支架表面的衍射干扰，另一方面也能避免安装过程中划伤电容胶囊的金属外壳。除了适配标准的一阶Ambisonics拾音布局，这套支架的环形结构也可以根据实际使用需求调整单个胶囊的安装角度，兼容其他制式的多声道拾音方案，比如A-B制式、MS制式的立体声拾音，只需要调整对应环上的胶囊安装位置即可，不需要额外更换支架结构。

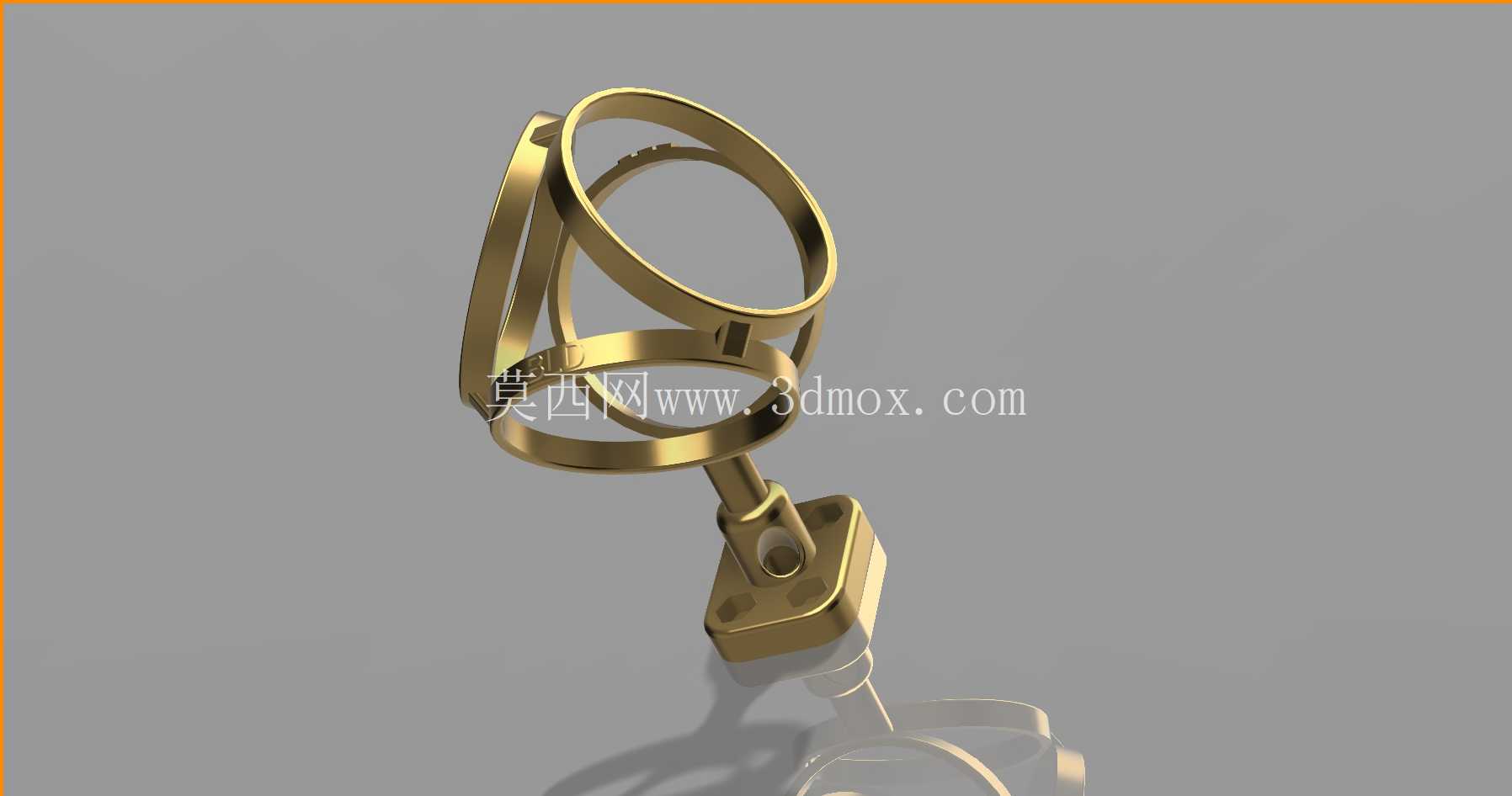

在实际加工过程中，三个正交环的连接位置采用了定位止口设计，装配时只需要将三个环按照标识卡入对应止口，再通过底部的立柱与方形底座连接即可，整个装配过程不需要复杂工装，装配后的整体形位公差可以控制在0.1mm以内，完全满足空间音频拾音对单元位置精度的要求。底座与环形框架之间的连接立柱做了变径处理，靠近底座的部分直径更大，提升整体结构的抗倾覆能力，靠近框架的部分直径收窄，减少立柱对下方声波的遮挡，保证四个方向的拾音单元都能获得尽可能一致的声学接收条件。针对不同的使用场景，这套支架既可以直接固定在硬质桌面完成近场拾音，也可以搭配减震架安装在落地支架上完成远场声场采集，甚至可以通过底座的安装孔配合快装结构完成吊装，适配天花板拾音的特殊安装需求。
