TSB-160A麦克风MS安装支撑支架结构

　　在专业音频录制、演播室拾音、现场演出扩声这类对拾音稳定性有严苛要求的场景里，麦克风的安装支撑结构直接决定了拾音效果的可靠性，TSB-160A对应的MS配置支撑结构，就是针对该型号麦克风的多胶囊拾音布局专门设计的安装固定组件。从实际使用场景来看，这类支架主要应用在固定点位的录音棚拾音工位、演播室主持人麦位、专业乐器拾音固定场景，区别于常规的悬臂麦架，该结构直接承担麦克风本体的多模块定位功能，不需要额外搭配转接夹具就能完成核心拾音组件的装配。

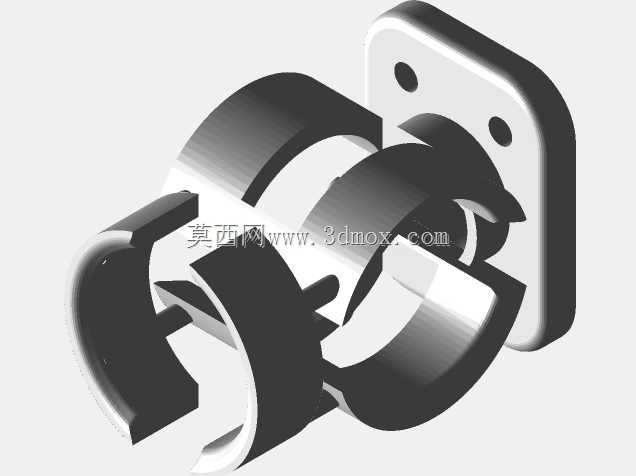

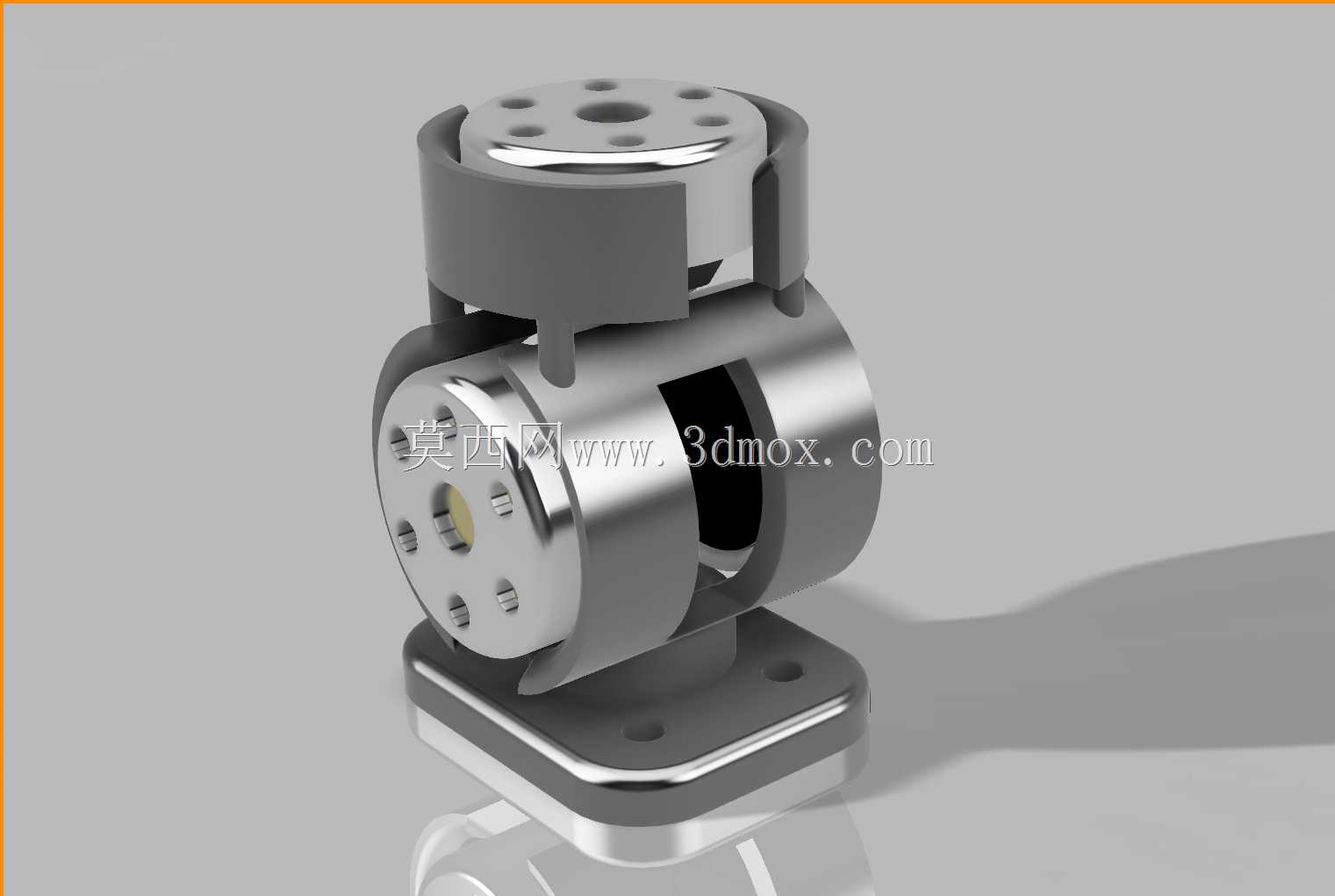

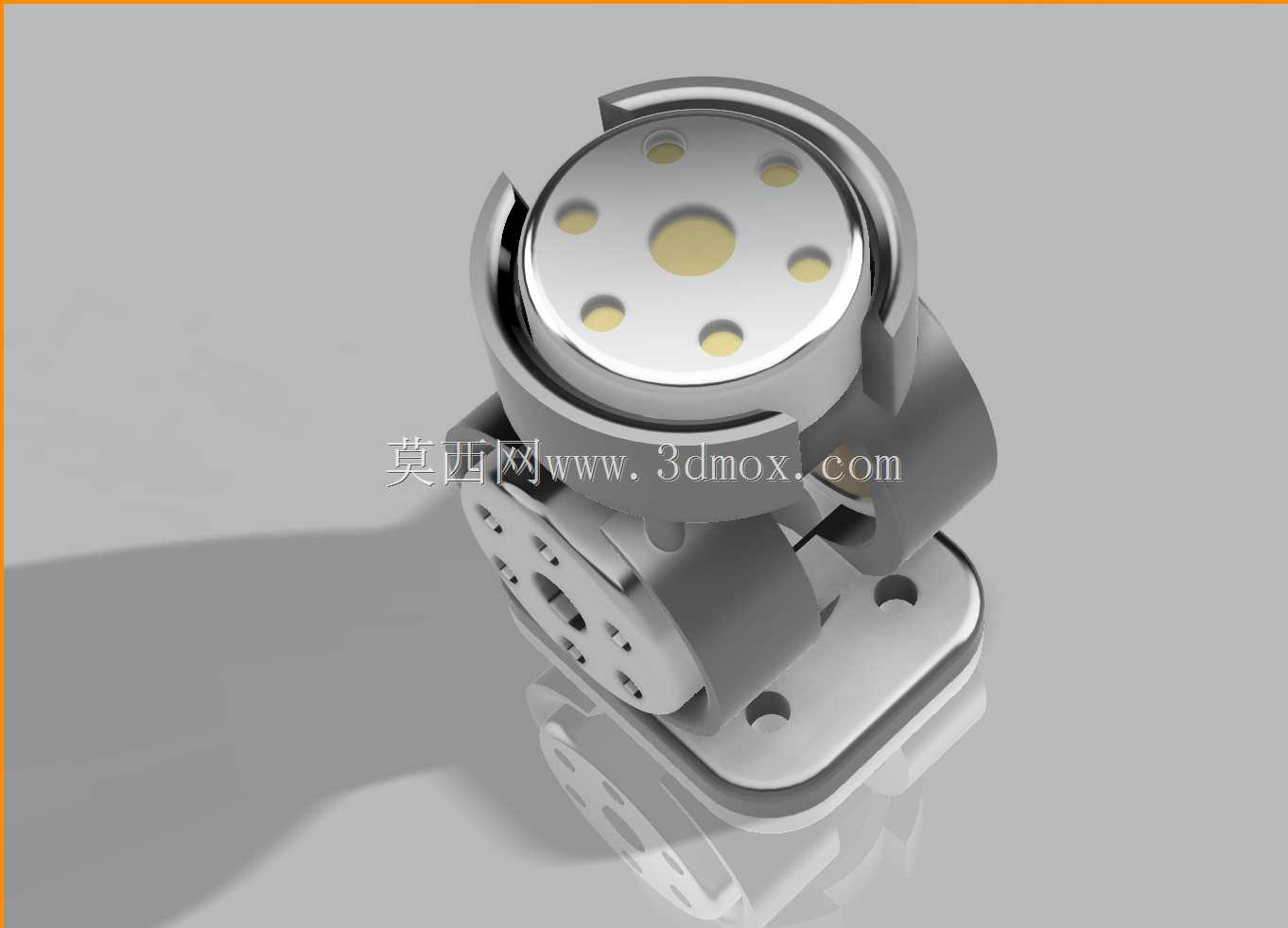

　　从功能特性上看，该支撑结构采用分层卡装的设计逻辑，顶部预留的圆形法兰安装位用来固定M规格拾音胶囊，法兰面上均匀分布的6个安装孔位对应胶囊底部的固定螺柱，安装时不需要额外涂抹粘接剂，依靠孔位的间隙配合与侧向卡爪的预紧力就能完成胶囊的固定，避免粘接剂挥发后在胶囊表面形成残留影响拾音振膜的灵敏度。支架中部的环形回转结构两侧预留了对称的安装槽位，用来放置两个S规格拾音胶囊，槽位的内轮廓和S胶囊的外圆柱面完全贴合，胶囊装入后会被侧向的弹性卡爪卡在支架内部，不会因为现场的气流振动、设备搬运产生位移，保证两个侧置胶囊的拾音角度始终保持在设计要求的对称位置，不会出现角度偏移导致的立体声场偏移问题。

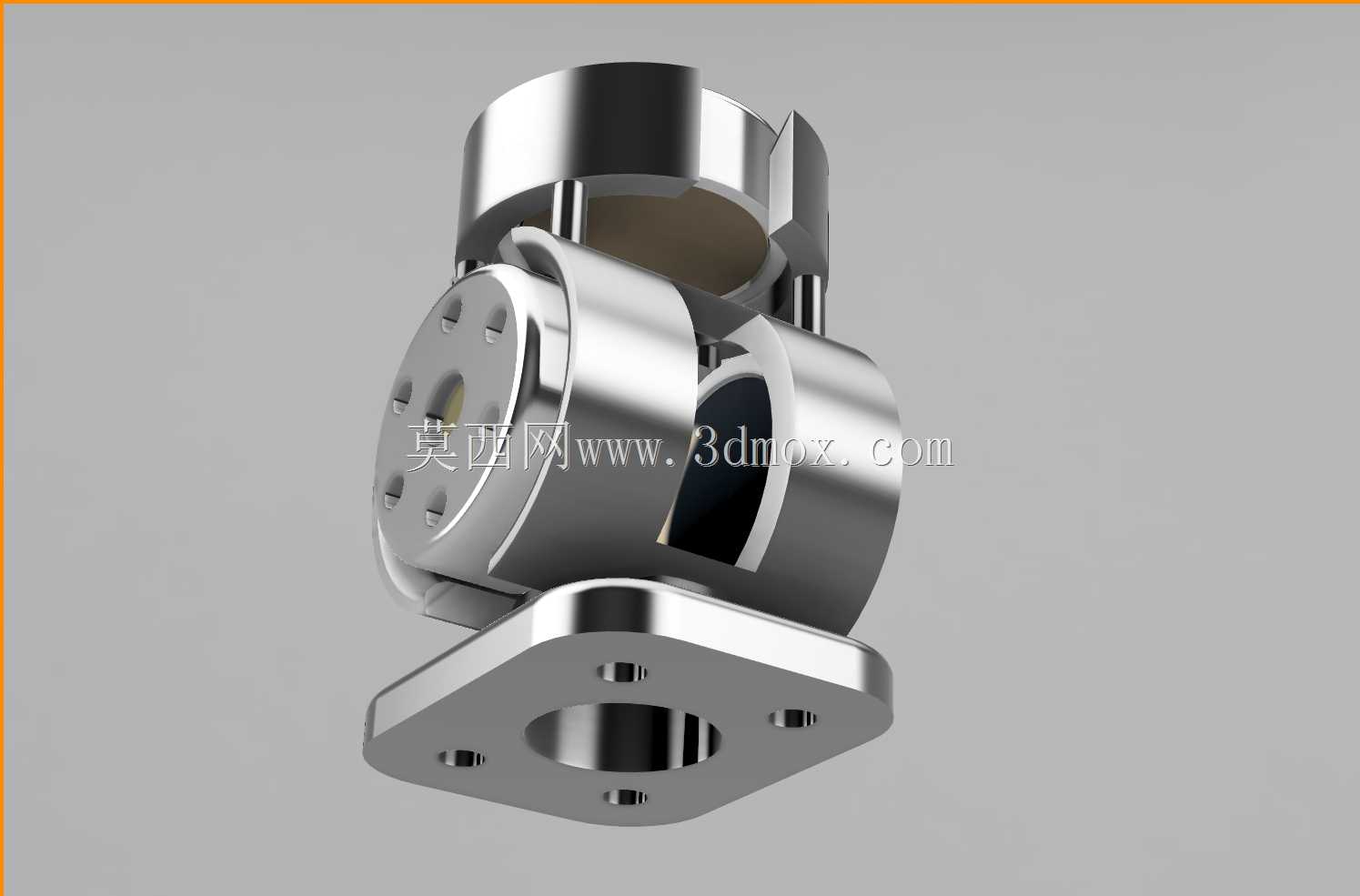

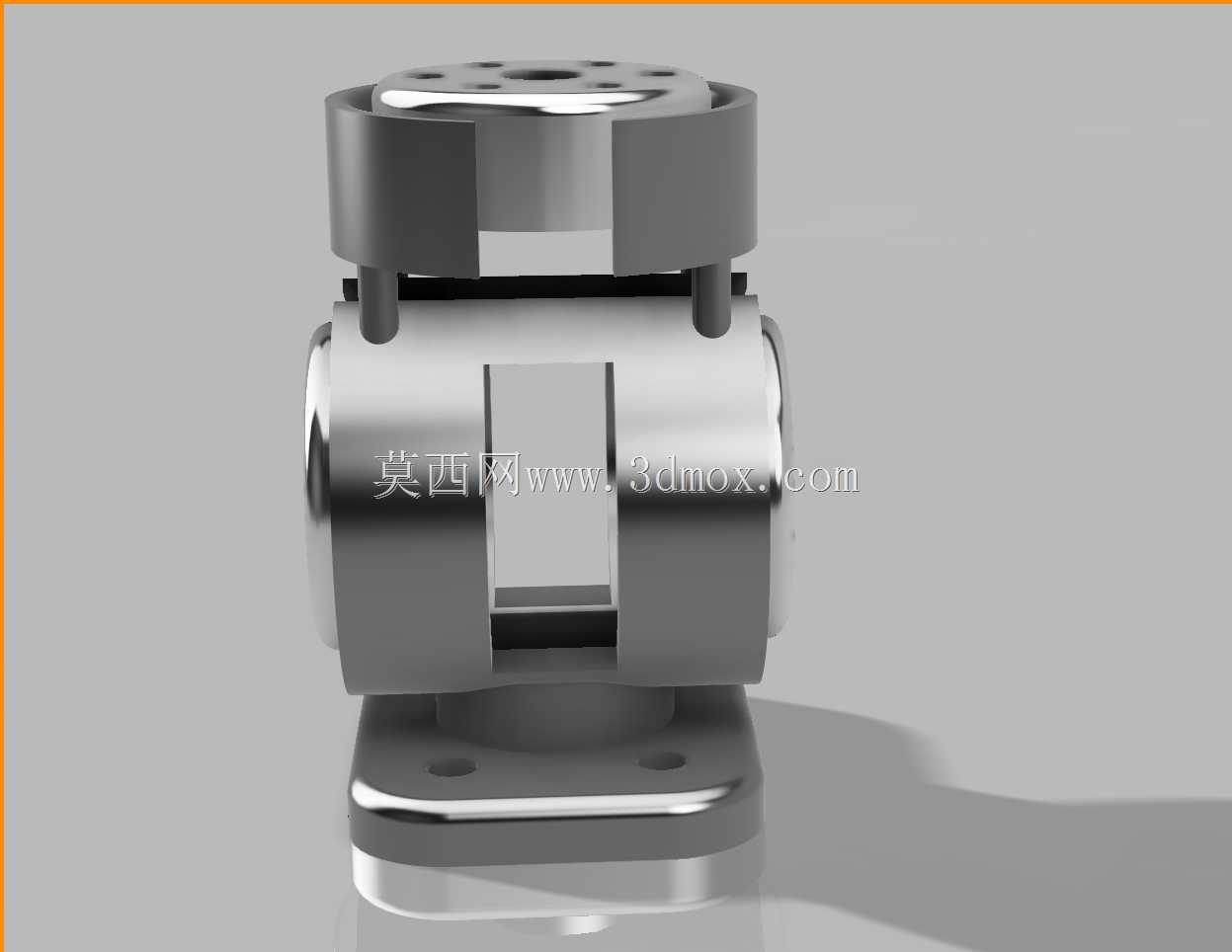

　　设计思路上，整个结构没有采用多余的紧固件，所有的胶囊固定都依靠支架本身的结构弹性完成卡接，底部的方形安装法兰带四个沉头安装孔，既可以直接固定在桌面底座上，也可以转接安装在标准麦架的顶部螺柱上，法兰的沉头设计可以让固定螺丝的端面完全沉入法兰平面以下，不会出现螺丝凸起导致的安装面不平、支架倾斜的问题。中部的回转连接结构采用十字轴式的铰接设计，允许顶部的拾音组件在一定范围内调整俯仰角度，调整到位后依靠铰接位置的阻尼保持角度固定，不需要额外的锁止旋钮，简化了现场调试的操作步骤。

　　从安装边界尺寸来看，底部方形安装法兰的边长适配常规麦架的顶部安装尺寸，整体高度控制在紧凑范围内，不会因为支架本身过高导致拾音点位过高、影响拾音距离的控制；顶部法兰的中心孔对应麦克风的走线通道，胶囊的连接线可以从支架内部的中空通道直接引出，避免线缆外露拉扯到胶囊导致位置偏移，中空通道的内壁做了圆角过渡处理，不会刮伤线缆的外绝缘层。两侧的S胶囊安装槽位深度刚好覆盖胶囊的安装定位段，不会遮挡胶囊的拾音网罩部分，保证拾音面完全暴露在声场中，不会因为支架结构的遮挡产生声衍射、影响频响曲线的平直度。

　　在实际装配过程中，操作人员只需要按照位置对应关系，先将两个S胶囊从侧方推入两侧的卡槽，确认卡爪卡入胶囊的定位环槽后，再将M胶囊从顶部对准法兰孔位压入，听到卡接的到位声响后就完成了整个拾音组件的装配，整个过程不需要任何辅助工具，也不需要额外的粘接、螺丝锁固步骤，大幅提升了现场组装和后期维护更换胶囊的效率。支架的主体结构采用金属材质加工，表面做了哑光处理，不会在演播室的灯光环境下产生反光影响拍摄效果，结构本身的刚性足够，即使在近距离大音量拾音的场景下，也不会因为声波的冲击产生结构共振，避免共振带来的额外杂音影响录制质量。
