适配M6螺孔相机的壁挂式安装支架

日常办公、小型监控点位、桌面直播场景中，带M6螺纹安装点的小型工业相机、高清摄像头常需要灵活调整拍摄角度，同时避免占用桌面操作空间，壁挂式安装是兼顾空间利用率与角度可调性的优选方案。这款支架的核心设计逻辑围绕免工具快装、FDM3D打印适配两个核心需求展开，没有采用复杂的金属铰接结构，而是利用打印耗材本身的弹性与结构阻尼实现角度悬停，省去了额外的阻尼转轴、紧固旋钮等外购件，降低整体制作成本。

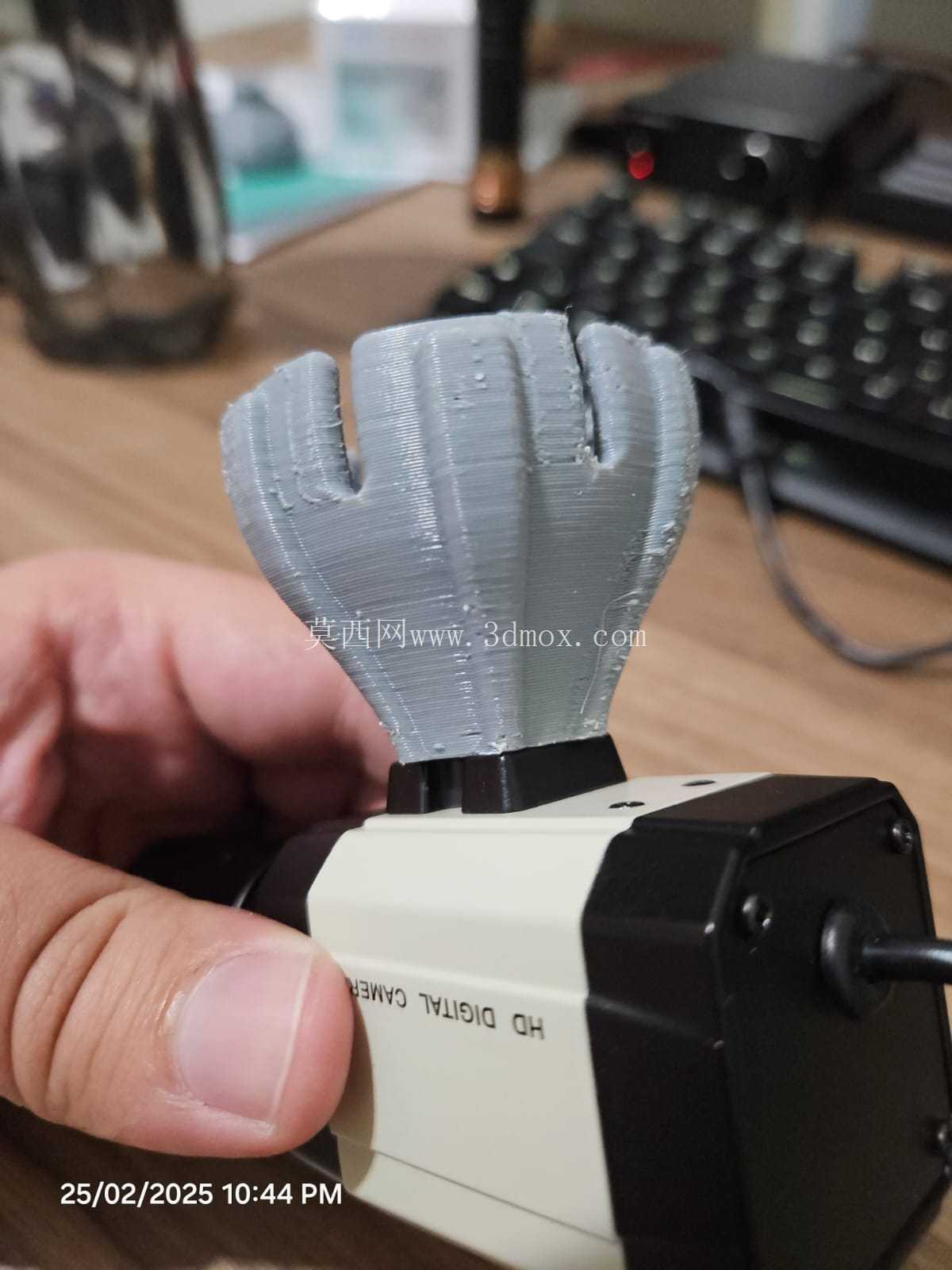

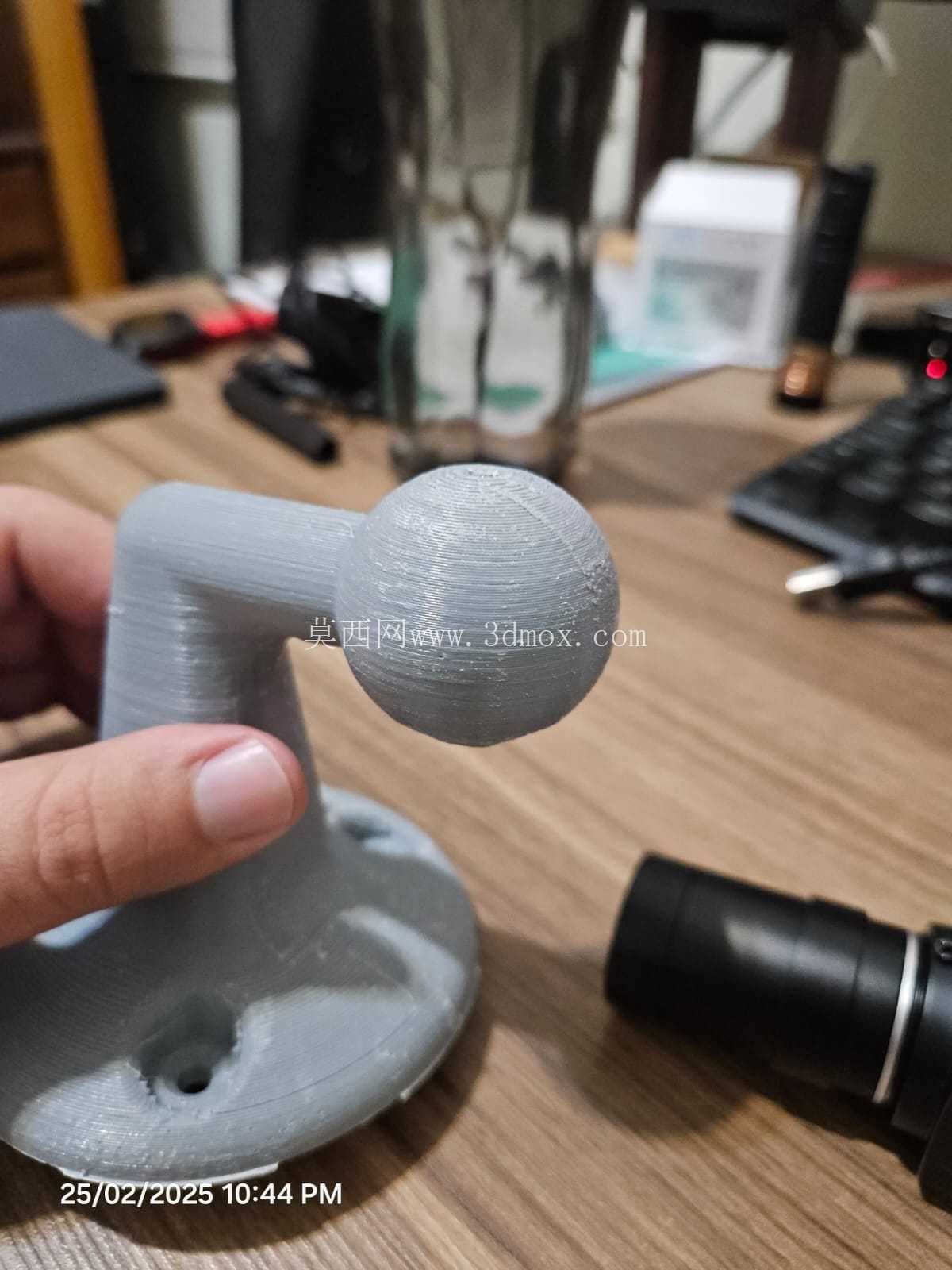

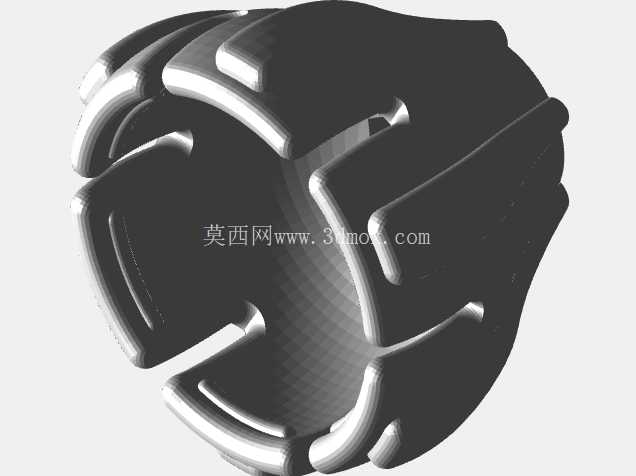

结构上分为壁挂底座与相机连接座两个核心部分，壁挂底座设计为大面贴合墙面的形态，预留3个螺丝过孔，可直接通过自攻螺丝固定在墙面、工位隔板、设备侧壁等多种安装基面，不需要额外的预埋安装件，适配绝大多数室内硬质平整安装面。相机连接座端预留标准M6螺纹对接位，匹配对应规格螺丝即可与相机底部安装点锁紧，螺丝长度选用12mm规格即可保证连接强度，不会出现螺孔滑牙、相机晃动的问题。

考虑到FDM3D打印的工艺特性，整个结构做了针对性的打印适配优化：整体壁厚设置为1.8mm，既保证结构强度足以支撑常规小型相机的重量，不会出现长期使用下垂变形的问题，又不会因为壁厚过大导致打印耗材浪费、打印时间过长。层厚设置适配常规0.4mm喷嘴的打印精度，0.3mm的层厚参数可以在保证表面质量的前提下提升打印效率，不需要做额外的支撑结构，仅需将较大的平面朝下放置打印即可，树状支撑结构在该摆放姿态下会自动脱离打印平台，不需要手动拆除支撑，降低后处理工作量。

材料选择上适配ABS、PETG两类常用的工程级3D打印耗材，这类材料具备足够的结构弹性与耐热性，不会因为长期靠近发热的电子设备出现软化变形，打印时平台温度控制在105℃即可保证首层附着，外壁打印速度设置为40mm/s保证轮廓精度，内部填充速度可提升至50mm/s缩短打印周期，不需要做特殊的打印参数调整，普通入门级FDM打印机即可完成制作。

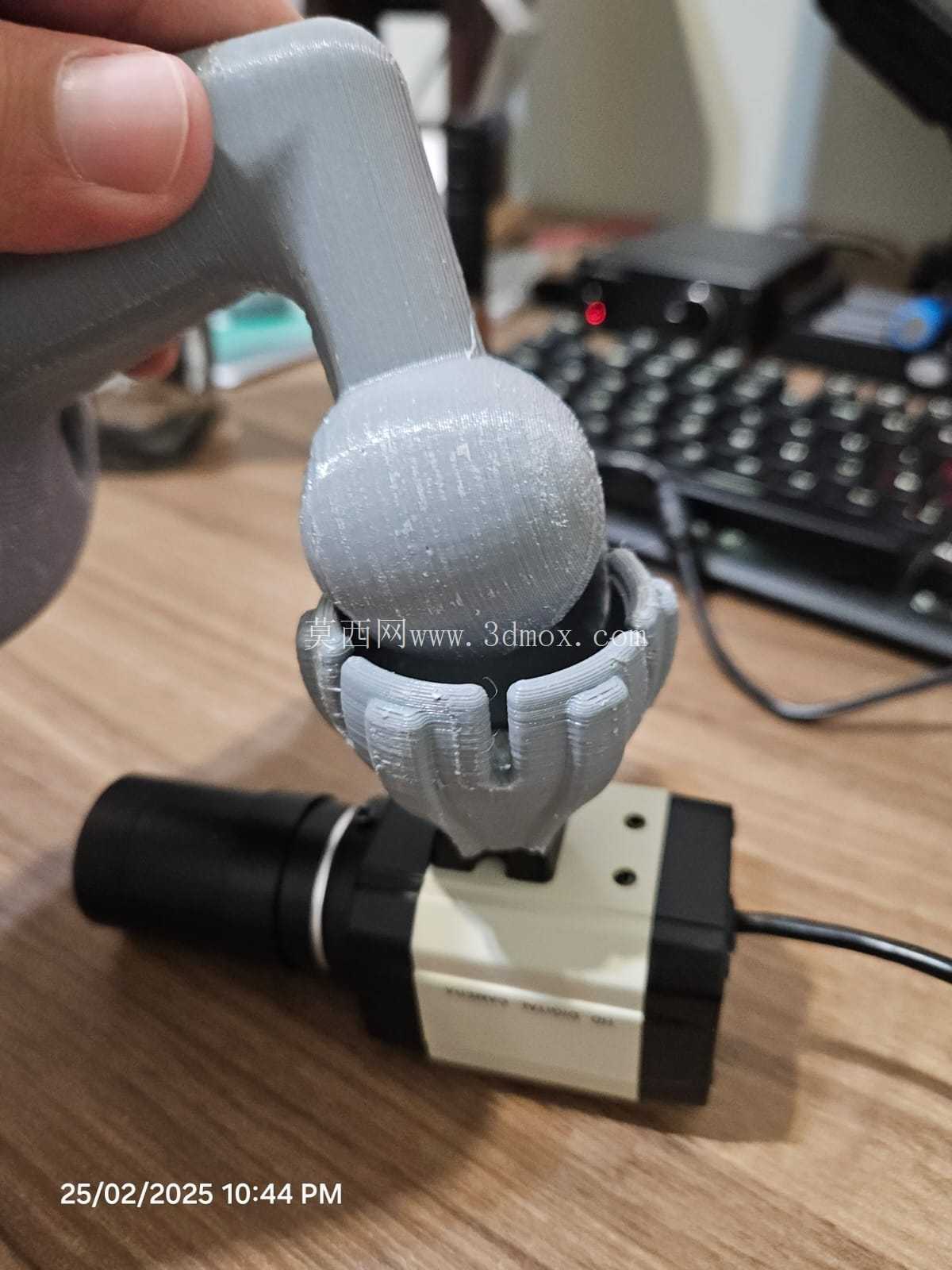

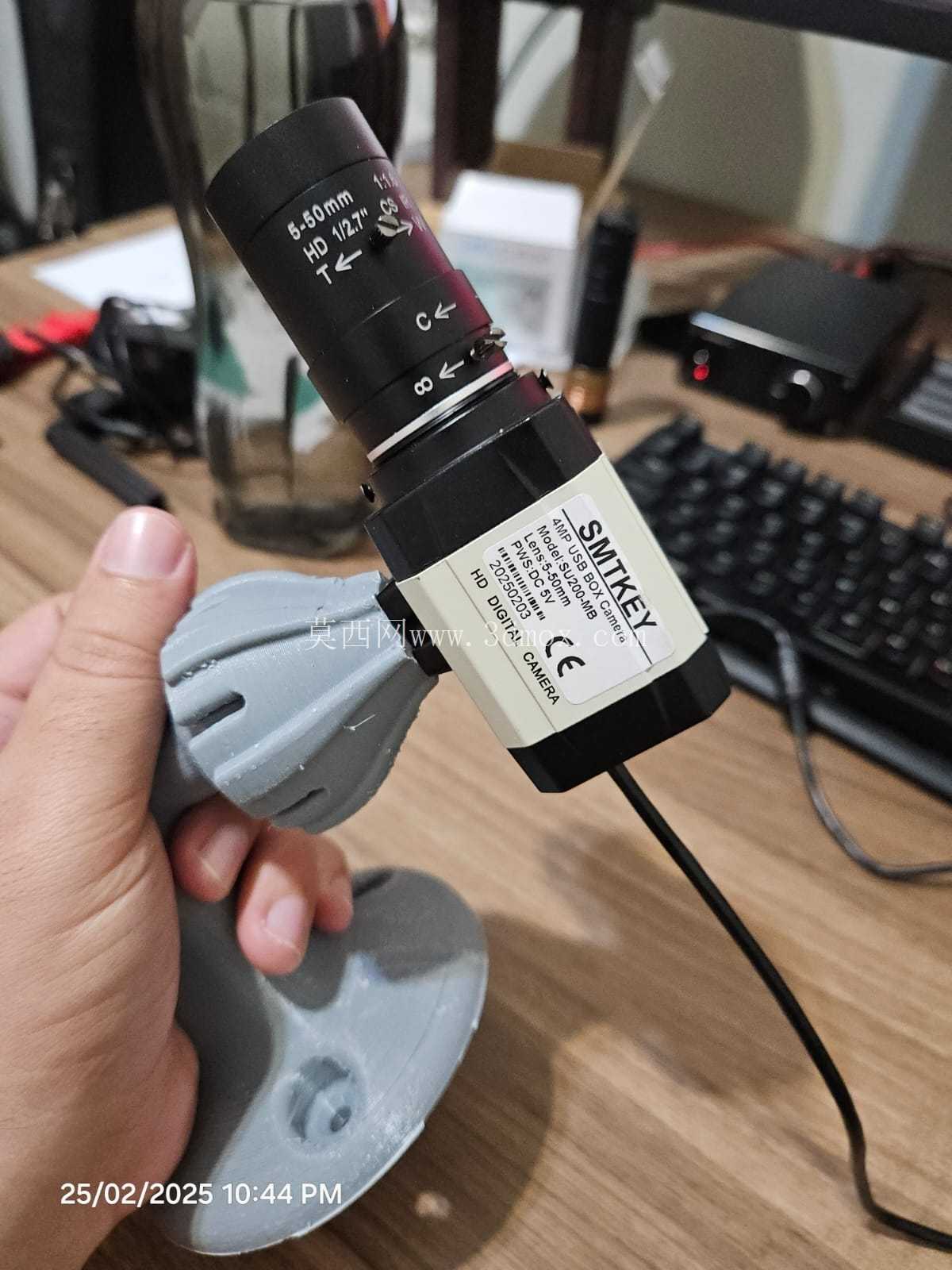

实际使用时，先将壁挂底座固定在目标安装面，再通过连接结构将相机固定在支架上，不需要额外工具即可手动调整拍摄俯仰角度，调整到目标位置后依靠结构本身的阻尼即可保持姿态稳定，不会因为轻微触碰、设备运行震动出现角度偏移。整个安装过程仅需4颗螺丝即可完成全部装配，其中3颗用于底座与墙面的固定，1颗用于相机与支架的连接，不需要额外的紧固件、铰接件，整体结构简洁，没有冗余的装饰性结构，所有造型均服务于功能需求。安装后整体突出墙面的距离控制在合理范围内，不会因为突出过多造成磕碰，同时预留足够的角度调整空间，可覆盖水平到俯角45度的常用拍摄范围，满足桌面拍摄、工位监控、视频会议等多种场景的使用需求。结构的受力路径经过优化，相机重量通过连接座直接传递到底座的墙面固定点，没有应力集中的薄弱位置，长期使用不会出现结构断裂、连接松动的问题。
