3D打印设备外壳拼接连接构件

　　在桌面级FDM3D打印设备的自制改装、大尺寸机型DIY搭建场景中，外壳拼接的连接可靠性一直是结构设计里容易被忽略却直接影响整机使用体验的环节。不少爱好者在搭建打印尺寸达到500mm级别的大尺寸机型时，常遇到亚克力外壳板材拼接错位、长期使用后接缝松垮、设备运行振动导致外壳异响等问题，这套连接构件正是针对这类实际工程痛点设计的。

　　从实际安装适配维度看，构件预留了标准M4螺钉的安装孔位，孔位公差按照3D打印FDM工艺的常规成型精度做了适配补偿，不需要二次攻丝或者扩孔，打印完成后清理掉支撑毛刺就可以直接穿入螺钉完成紧固。针对3mm厚度的亚克力板材，构件的卡槽做了0.2mm的过盈配合预留，安装时不需要额外涂抹粘接剂，只需要将亚克力板材对准卡槽推入，再配合M4螺钉从侧面锁紧，就能实现板材与构件的刚性连接，即使设备长时间运行产生Y轴方向的往复振动，也不会出现板材脱出、接缝变大的问题。

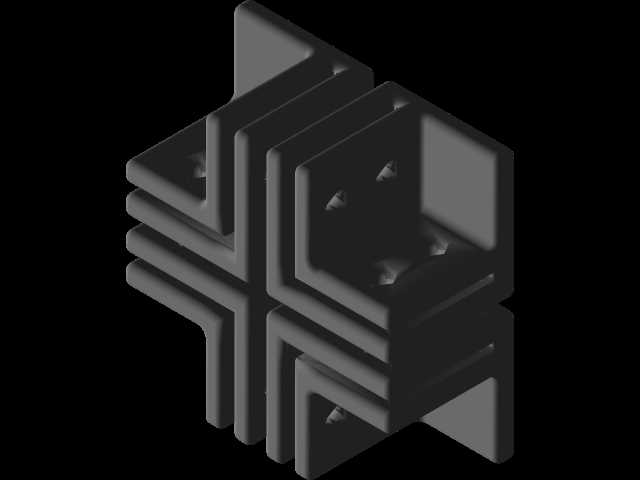

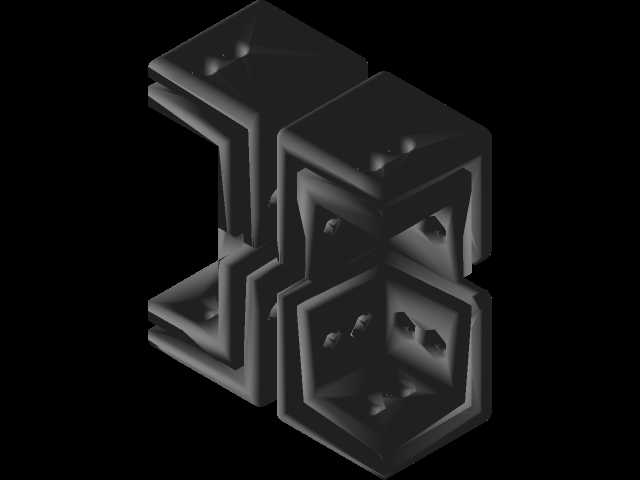

　　设计思路上没有采用市面上常见的直角角码结构，而是做了互锁式的十字拼接构型，单个构件可以同时完成四个方向的板材对接，在大尺寸方形外壳的角部、中部拼接位置都能通用，不需要针对不同拼接位置单独设计不同的连接零件，减少了打印时需要更换的模型数量，也降低了安装时的零件识别成本。构件的加强筋做了等厚度设计，壁厚统一设置为2.5mm，既保证了连接部位的结构强度，又不会因为局部壁厚过大导致3D打印时出现翘曲、填充不足的成型缺陷，即使是入门级的桌面3D打印机，使用常规PLA耗材也能顺利打印出合格的零件，不需要做特殊的打印参数调整。

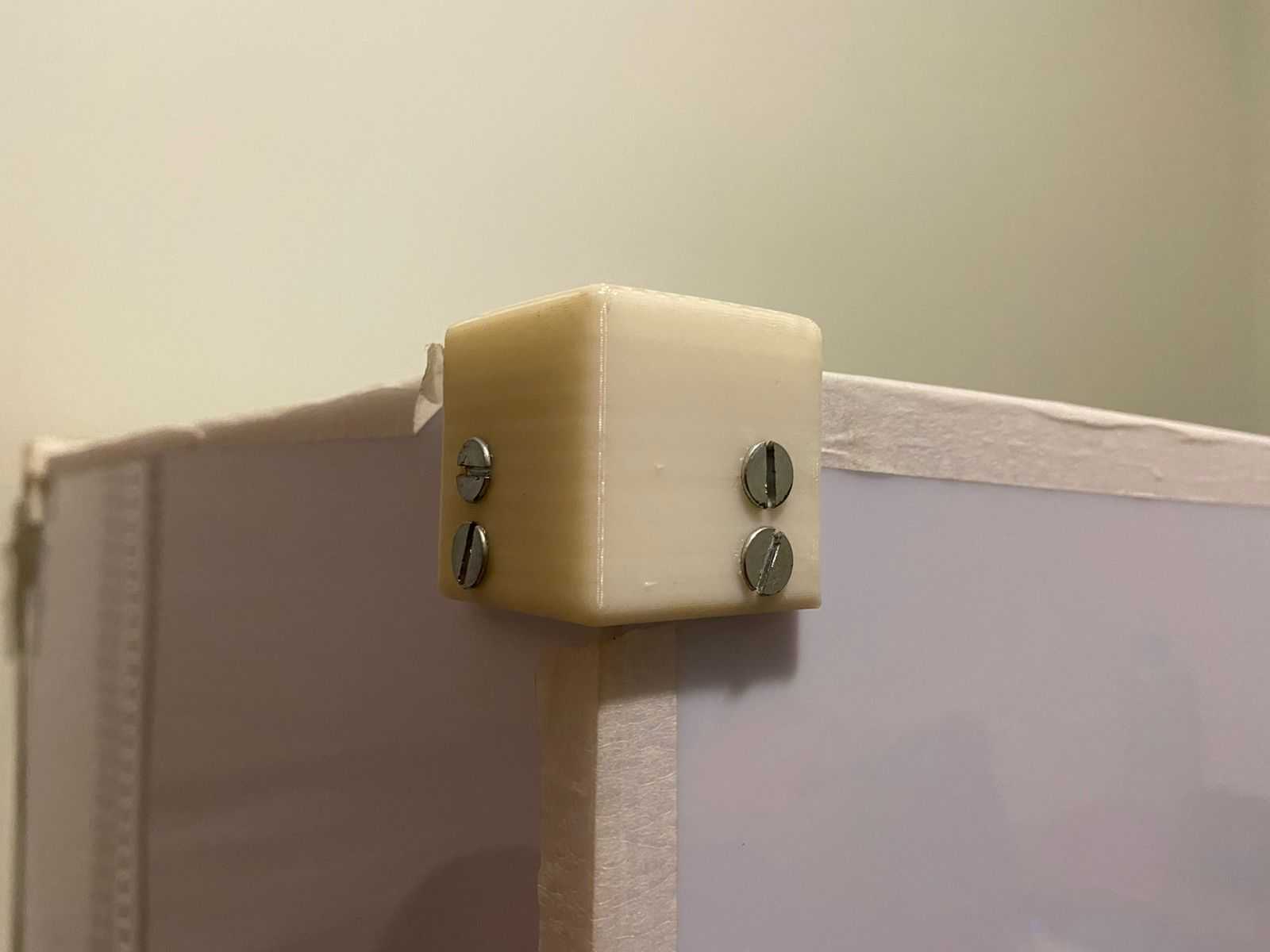

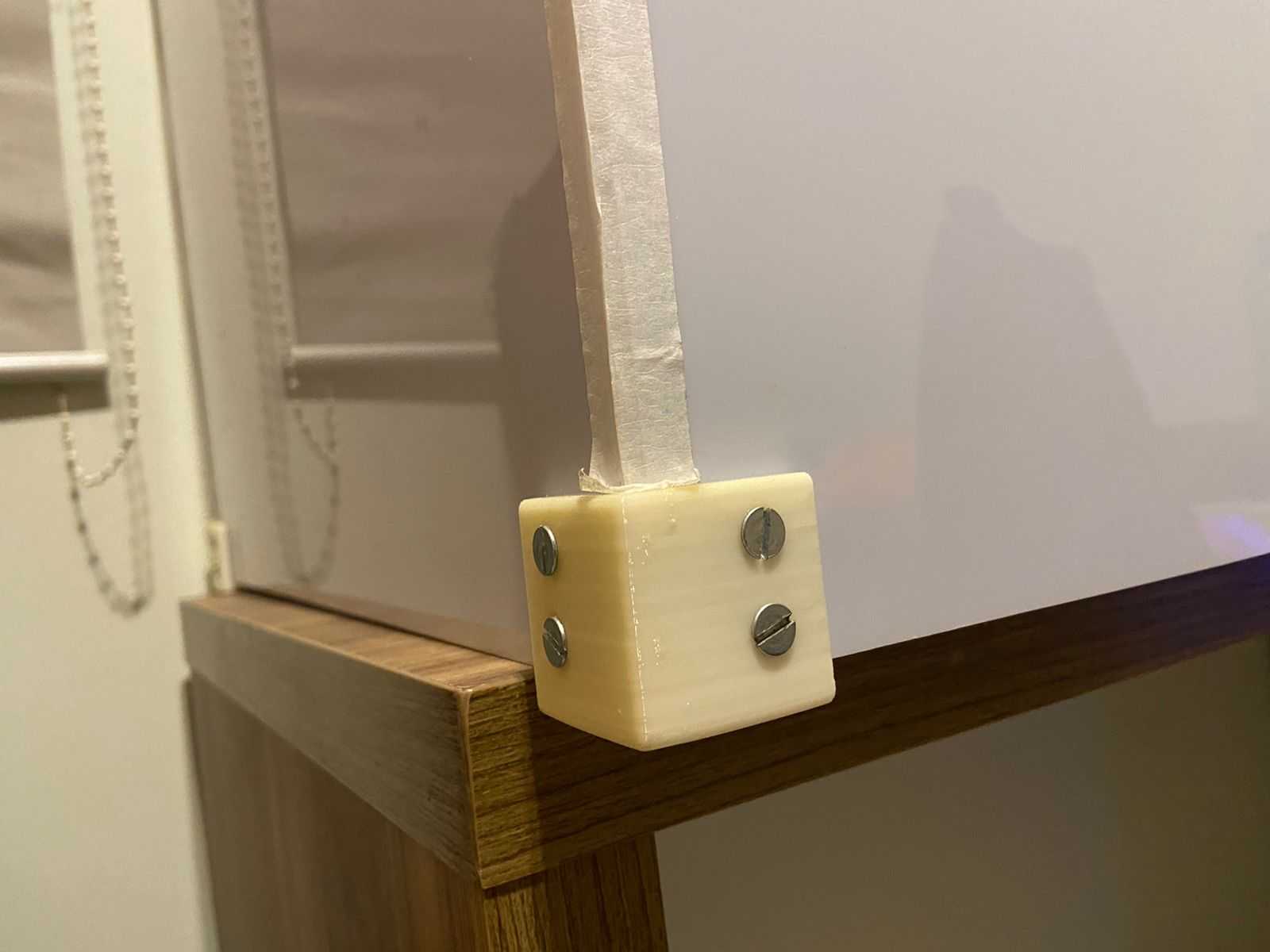

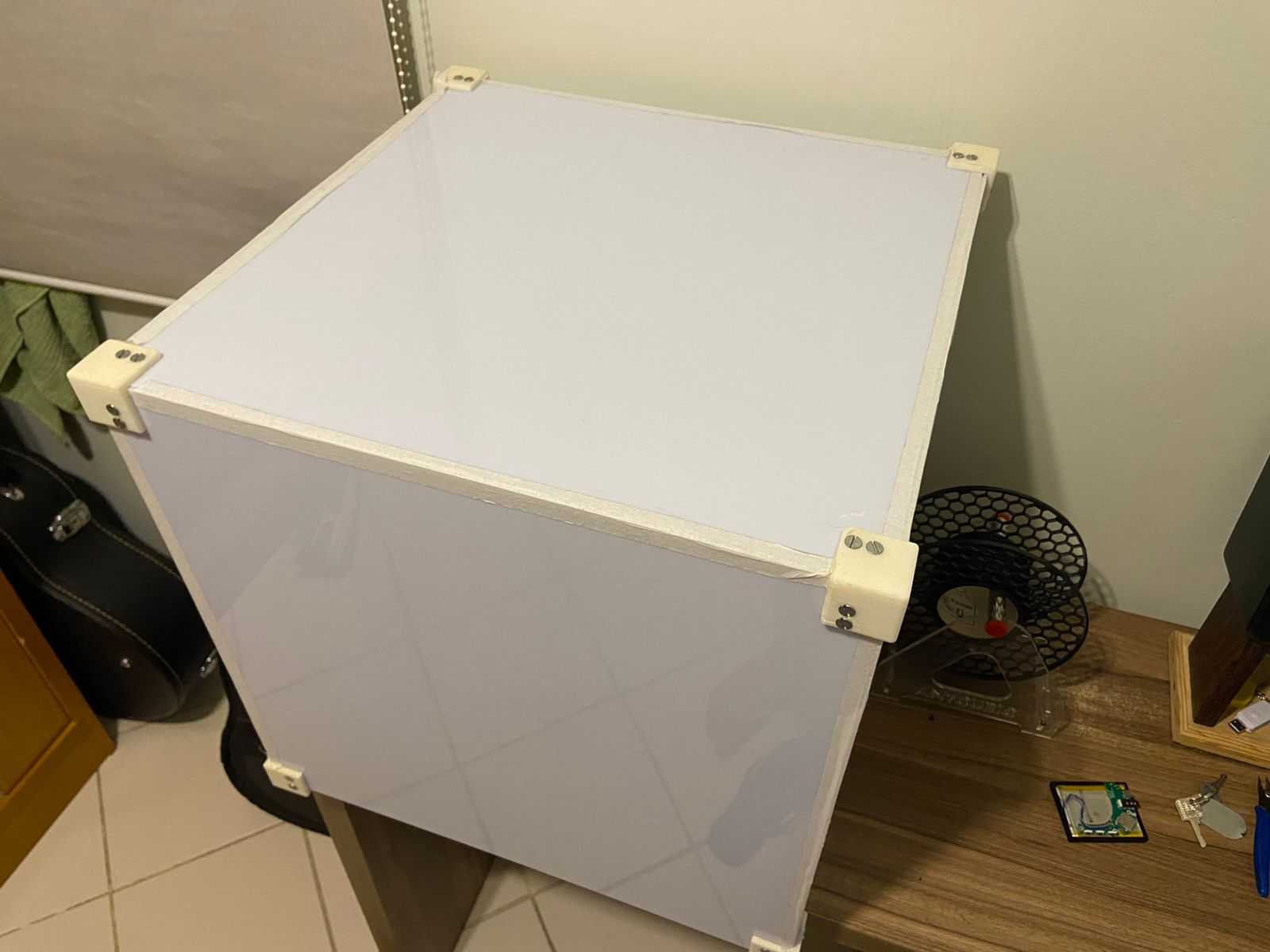

　　外形尺寸与安装边界方面，整套构件适配的外壳整体拼装尺寸为500mm×500mm×500mm，构件本身的外轮廓不会突出板材外表面，安装完成后整个外壳的外表面保持齐平，没有突出的螺钉头或者构件棱角，既提升了整机外观的整洁度，也避免了突出部分剐蹭操作人员或者周边物件。卡槽的深度设置为8mm，足够的咬合深度保证了亚克力板材在受到轻微外力冲击时不会从卡槽中脱出，同时螺钉孔位设计在构件的侧面隐蔽位置，安装完成后螺钉不会暴露在外壳的可视面，兼顾了结构实用性与外观整洁性。

　　从实际使用场景拓展来看，这套构件除了用于3D打印机的外壳拼接，也可以通用在其他采用3mm亚克力板材搭建的方形设备外壳、小型设备防尘罩、桌面储物收纳箱体的拼接场景中，只需要根据实际板材的拼接位置调整构件的打印数量，不需要修改构件本身的结构尺寸。构件的受力方向做了针对性的加强，在板材垂直方向的受力承载上，单个构件可以承载不超过5kg的静态载荷，满足常规小型设备外壳的承重需求，不会因为设备本身的重量压裂连接部位。在长期使用的耐久性上，PLA材质打印的构件在常规室内温度环境下，不会出现明显的蠕变松弛，连接部位的锁紧力可以长期保持稳定，不需要定期重新紧固螺钉。
