高频天线偶极子中心安装基座结构

在业余无线电通讯、地面射频信号收发、小型基站信号补点等场景中，偶极子天线的中心固定结构是决定天线驻波比、安装可靠性的核心部件，本次呈现的这款高频天线偶极子中心结构，正是针对户外及室内固定安装场景设计的承载连接部件。从实际工程应用来看，这类部件需要同时承担振子固定、馈线对接、结构承载三个核心功能，很多自制天线出现信号损耗大、长期使用后振子偏移的问题，往往就是中心基座的结构设计没有兼顾安装精度与结构强度导致的。

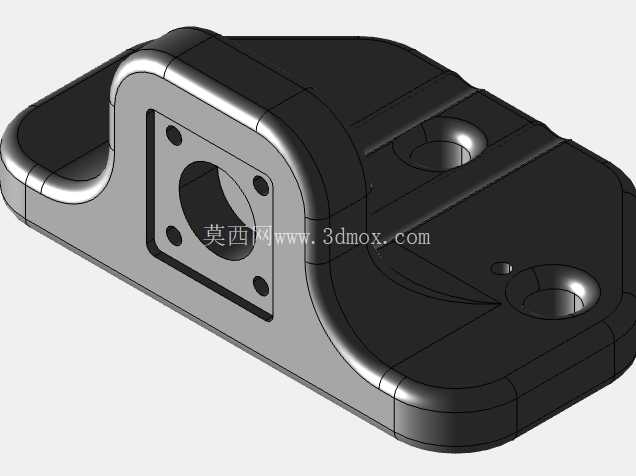

从结构设计思路来看，这款基座采用了一体化的压铸或机加工成型思路，主体分为三个功能区域：中部的方形法兰对接区、两侧延伸的振子安装平面、以及分布在平面上的固定孔位。中部的方形法兰区域预留了中心过孔与四个周向均布的螺丝孔，中心过孔用于穿过馈线内芯与两侧振子实现电气连接，四个螺丝孔则用于对接馈电接头的固定法兰，保证接头安装后不会出现晃动，避免馈线连接处反复弯折导致的芯线断裂，这一设计在UHF、VHF频段的偶极子天线中非常实用，能够有效减少接头处的信号反射。两侧延伸的安装平面做了圆弧过渡处理，没有尖锐的直角结构，一方面是为了减少结构应力集中，在户外遇到大风、覆冰等载荷时不会出现应力断裂，另一方面圆弧过渡也能减少边角处的信号畸变，避免金属结构的尖锐棱角对天线方向图造成不必要的干扰。

从安装边界与尺寸适配来看，基座两侧的平面上各设置了一个沉头安装孔，孔位做了沉台处理，安装时螺丝头可以完全埋入基座平面内，不会突出平面刮伤振子或者绝缘层，两个安装孔的中心距经过匹配设计，适配常用的10mm-15mm宽度的片状振子或者管状振子的安装间距，安装时只需要将振子贴合在两侧平面上，通过沉头螺丝压紧即可，不需要额外的焊接或者复杂的夹具固定，非常适合现场快速组装调试。基座整体厚度控制在12mm左右，既保证了足够的结构强度，不会因为拧紧螺丝导致基座变形，又不会因为厚度过大增加天线整体的风阻，在户外安装时能够有效降低风载荷对桅杆的压力。

从功能特性来看，这款基座的金属接触面都做了平整处理，振子安装面的平面度控制在0.1mm以内，保证振子安装后与基座完全贴合，减少接触电阻带来的信号损耗，对于高频信号来说，接触面上的微小间隙都可能导致电弧或者损耗增加，平整的安装面能够有效避免这类问题。基座的边角都做了R2以上的圆角处理，没有锋利的毛刺，安装调试时不会划伤操作人员的手，也不会划破馈线的绝缘外皮。中部法兰的中心过孔直径适配常用的N型、SMA型接头的内芯尺寸，不需要二次扩孔就可以直接安装常用的射频接头，降低了加工与组装的难度。

在实际选型使用时，这类结构可以直接用于144MHz、430MHz频段的业余无线电偶极子天线制作，也可以经过简单的尺寸调整用于其他频段的通讯天线，安装时只需要将基座固定在天线桅杆的支架上，两侧连接对应长度的振子，中部接好馈线接头就可以完成组装，相比传统的塑料固定件，金属材质的基座拥有更好的抗老化性能，在户外长期日晒雨淋的环境下不会出现脆化开裂的问题，使用寿命可以达到十年以上。在三维建模过程中，这款结构的所有安装孔位、过渡圆角、法兰尺寸都做了参数化处理，设计人员可以根据实际使用的振子类型、接头型号快速调整对应尺寸，不需要重新绘制整体结构，能够大幅缩短天线结构的设计周期，对于批量生产的天线产品来说，这种一体化的结构也减少了零件数量，降低了组装与物料管理的成本。
