五针DIN母座圆形MIDI接口接插件结构

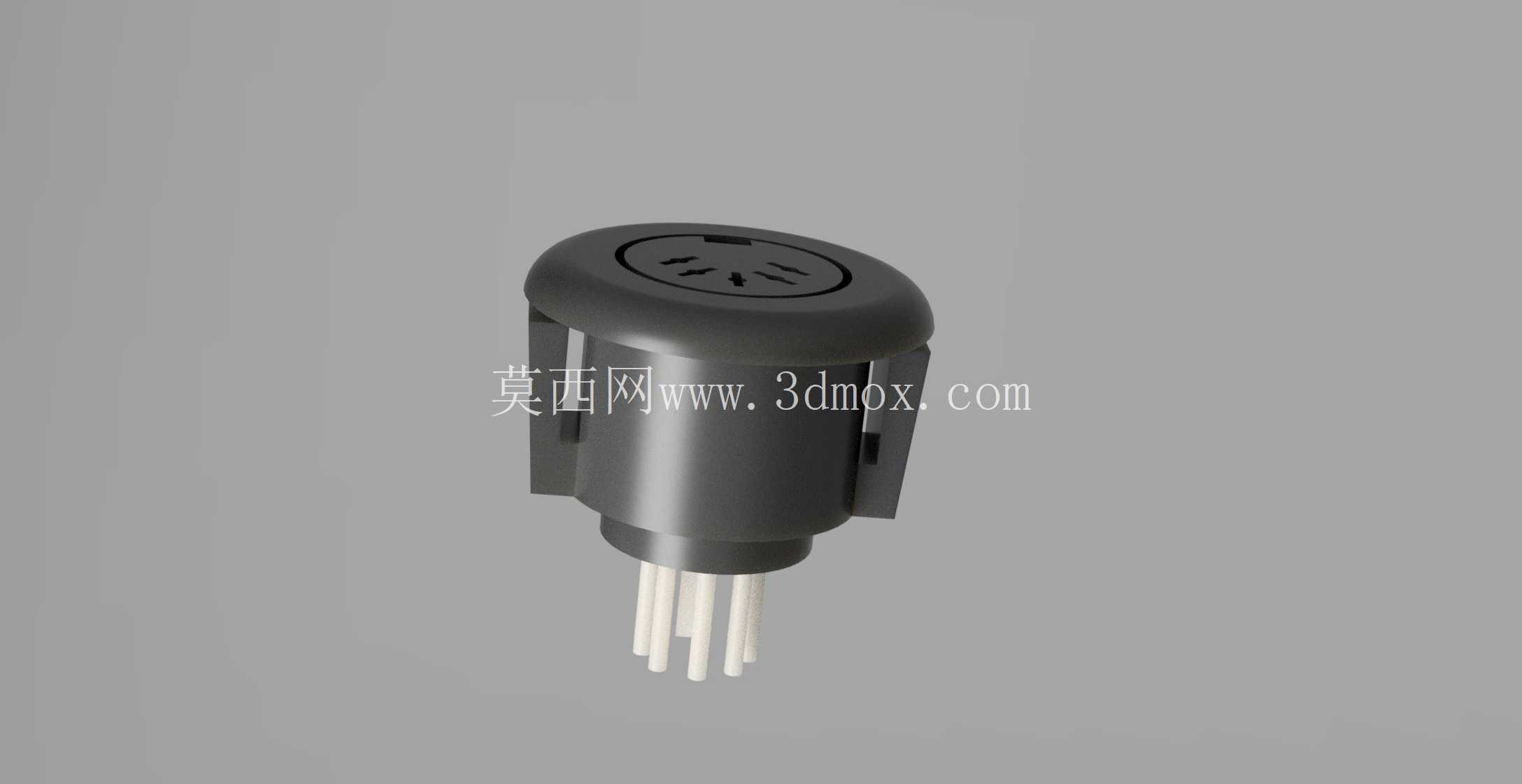

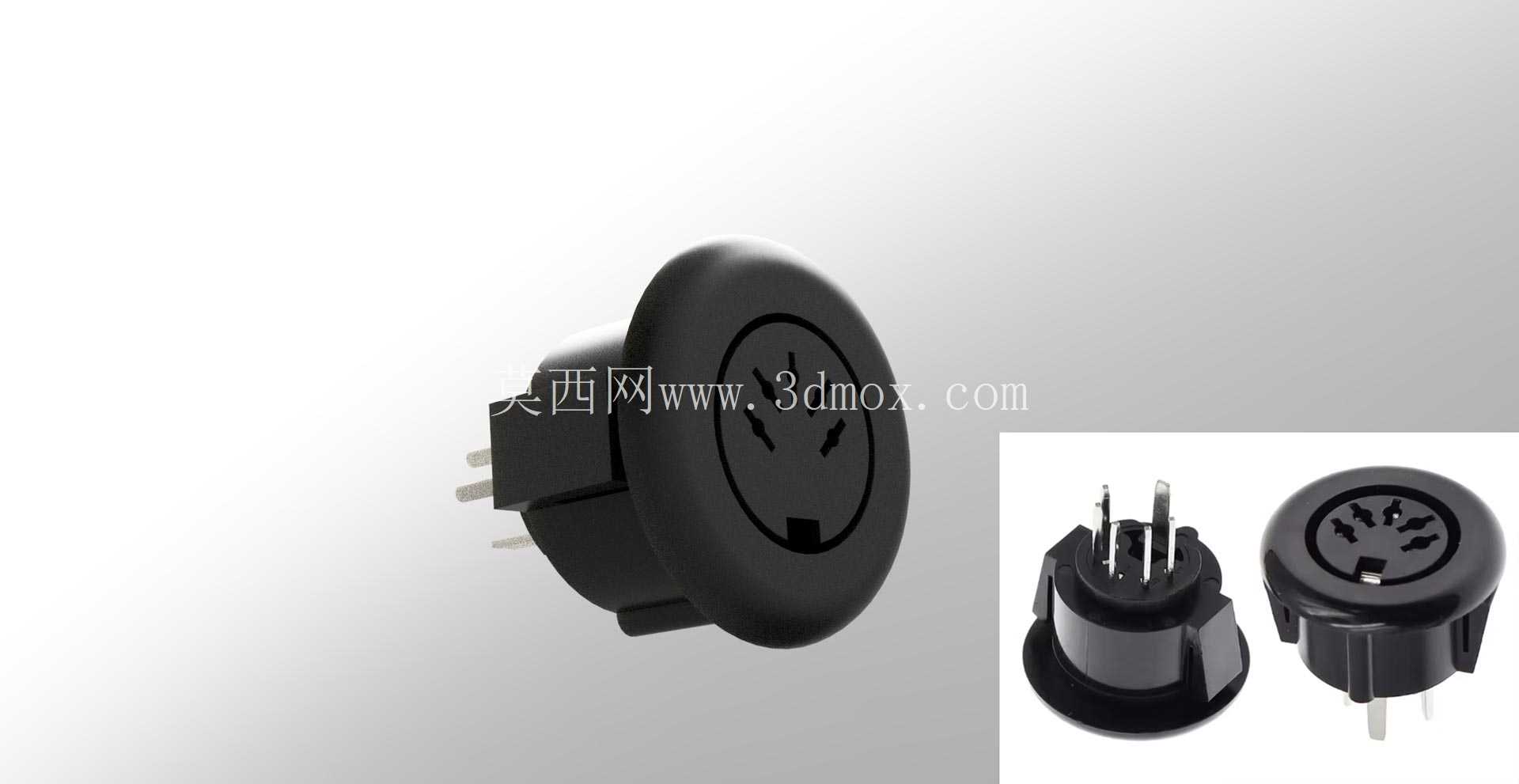

　　在音频设备、工业控制信号传输、老式MIDI乐器互联的场景里，这类五针DIN母座是非常常见的板载/面板安装接插件，很多刚接触接插件建模的工程师容易忽略安装卡扣的干涉量、插针的焊脚伸出长度，导致实际装配时出现面板卡不紧、焊盘与插针对位偏移的问题。从结构设计来看，这款接插件采用卡入式圆形面板安装结构，外圈的弹性卡扣是核心固定结构，设计时需要预留0.2-0.3mm的弹性变形量，适配1.0-1.5mm厚度的设备面板，安装时不需要额外螺丝固定，直接从面板正面推入安装孔即可卡紧，卡扣的倒钩角度设计为15度，既保证推入时的顺畅度，又能避免使用过程中受插拔力影响从面板脱出。

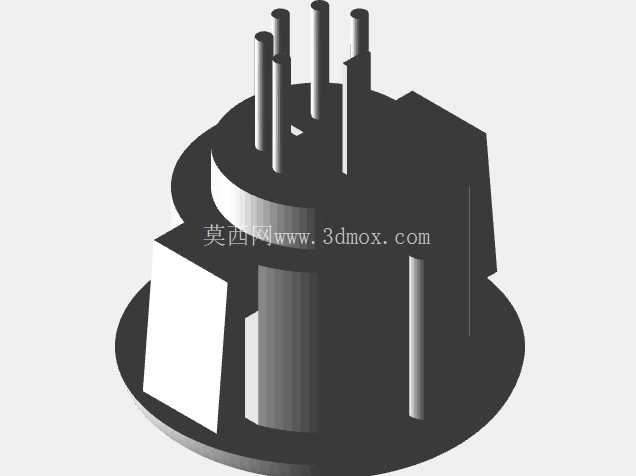

　　接插件的插合端采用标准DIN五针排布，中心定位柱加圆周五个插针孔的结构，插合时首先通过外圈的圆形导向口对位，避免插针被顶弯，内部的五个插针孔做了0.5mm的倒角引导，公头插入时不需要精准对位就能顺利滑入插孔，插合后的保持力依靠插孔内部的弹片夹持力设计，单针夹持力控制在1.5-2N，既保证插拔时不会过松导致接触不良，也不会因为插拔力过大损坏焊盘。接插件的尾部是焊针端，五个焊针采用直插式设计，焊针长度为3.2mm，适配1.6mm厚度的PCB板，焊针直径0.8mm，对应PCB板上的焊盘孔径设计为1.0mm，焊盘外径2.0mm，波峰焊时能够保证焊锡充分浸润，不会出现虚焊问题。

　　建模过程中需要重点注意几个尺寸边界：首先是安装孔的直径要求，这款接插件的安装卡扣最大外径为13.8mm，对应的面板安装孔需要设计为13.5±0.1mm，孔位公差过大容易导致接插件晃动，公差过小则会出现安装困难甚至卡扣断裂的问题；其次是插合端的插入深度，公头插入母座的有效深度为8mm，设计设备内部结构时，母座尾部距离PCB板的高度为6.5mm，需要预留足够的焊锡空间，避免焊锡凸起顶到周边元器件；另外接插件的法兰盘厚度为2mm，法兰盘直径16mm，安装后法兰盘会紧贴面板表面，起到防尘和限位的作用，面板表面如果有丝印标识，需要避开法兰盘覆盖的区域。从实际使用场景来看，这类接插件除了用于传统MIDI键盘、合成器的信号互联，也广泛用于工业控制设备的信号传输接口、老式广播设备的音频接口，部分定制化的工控设备还会用这类接口传输低压控制信号，因为其圆形结构的抗扭转性能比矩形接口更好，频繁插拔时不容易出现针脚变形的问题。设计时还要考虑绝缘材质的选型，接插件的主体外壳采用黑色PBT材质，耐温等级达到120摄氏度，能够满足波峰焊时的高温要求，不会出现壳体变形的问题，内部的插针采用黄铜镀镍材质，导电性能良好，同时具备不错的抗氧化能力，长期使用不会出现接触电阻变大的问题。

　　很多工程师在建模时容易忽略卡扣的弹性变形空间，把卡扣和安装孔的配合做成零间隙，实际生产时就会出现安装力过大的问题，正确的设计应该是卡扣在自由状态下的最大外径比安装孔大0.3mm，推入时卡扣向内收缩，到位后卡扣弹出卡在面板背面，形成可靠的固定。另外插针的同轴度也是设计重点，五个插针相对于中心定位柱的位置度公差需要控制在0.1mm以内，否则公头插入时会出现插针顶弯、无法插合的问题，建模时可以先绘制中心定位柱的基准轴，再以基准轴为中心阵列五个插针，保证位置精度。接插件的尾部焊针需要做防呆设计吗？其实这类五针DIN接口本身通过插针的非对称排布实现防呆，五个插针并不是均匀分布在圆周上，其中一个插针的位置偏移10度，公头和母头只有在对应角度才能插合，避免插反导致信号接错。在做整机结构设计时，如果采用这类接插件，还需要在面板外侧预留足够的插拔空间，插头插入后尾部的线缆弯曲半径需要至少20mm，避免线缆过度弯折导致断线。
