内螺纹锥形连接紧固件三维结构设计

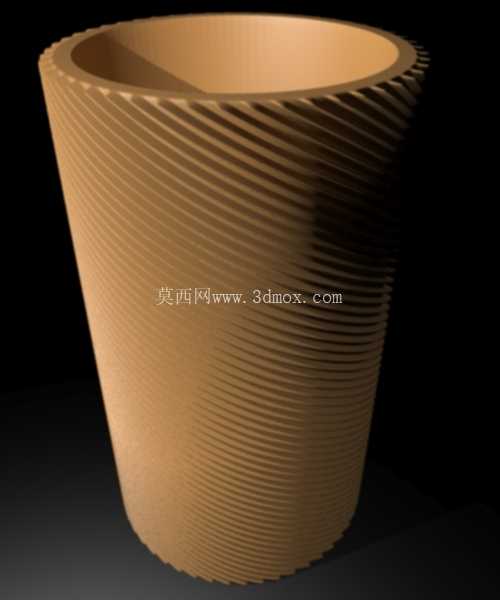

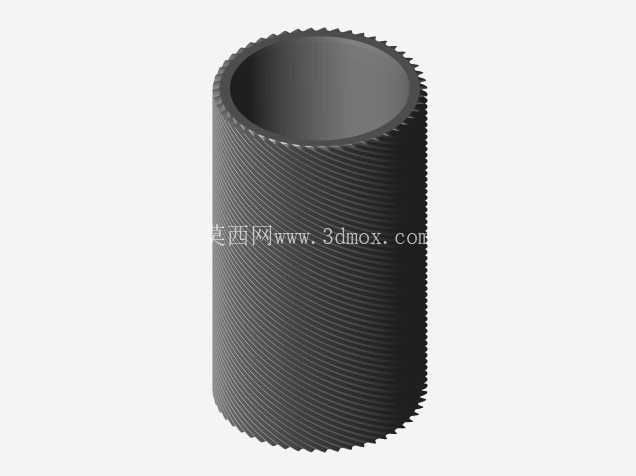

　　在各类轻载传动、精密定位以及需要锥面配合密封的机械连接场景中，这类带内螺纹的锥形紧固件往往承担着不可替代的连接作用，不同于常规等径圆柱内螺纹件，其锥面外形能够在装配时实现自动对中，抵消部分安装孔位的同轴度误差，降低装配环节的调校难度。从结构设计逻辑来看，该零件的外锥面采用连续等距的环向齿纹结构，并非为了切削加工，而是为了增大与配合锥孔内壁的静摩擦力，在承受轴向拉脱力或者周向扭转力矩时，齿纹能够嵌入配合件的接触表层，避免连接副出现松动滑移，尤其适用于存在小幅振动的通讯设备内部组件连接场景，能够在长期使用过程中保持连接预紧力的稳定。内螺纹部分采用标准牙型设计，牙距选取适配常见的小规格紧固螺杆，螺纹有效深度覆盖整个锥段的轴向长度，保证螺杆旋入后有足够的啮合牙数，避免出现滑牙或者螺纹剪切失效的问题。设计过程中需要重点控制锥面的锥度公差，通常锥度选取1:20到1:50之间的区间，具体数值根据配合件的锥孔参数匹配，锥度过大会导致装配时轴向行程过长，预紧力难以控制，锥度过小则无法实现有效的自锁对中效果，容易在振动工况下出现松脱。

　　外表面的环向齿纹齿高控制在0.1mm到0.3mm之间，齿顶角选取90度，既保证足够的嵌入摩擦力，又不会因为齿纹过深导致锥面结构强度下降，同时齿纹的加工方向与螺纹旋向形成反向配合，当连接副受到反向扭转力矩时，齿纹的咬合作用会进一步增大摩擦阻力，提升防松性能。从安装边界来看，该零件的最大外径位于锥面大端，安装时需要在配合件上预制对应锥度的沉孔，沉孔的深度需要略大于锥面的轴向长度，保证锥面完全贴合后零件端面与配合件表面齐平，不会出现突出或者凹陷过大的问题，避免影响周边组件的装配空间。

　　内螺纹的入口处设计有120度的导向倒角，方便螺杆快速对准旋入，减少装配时的螺纹错扣风险，锥面小端位置设计有微小的圆角过渡，避免应力集中导致的锥端开裂问题，尤其是在反复拆装的工况下，圆角过渡能够大幅提升零件的疲劳寿命。在实际应用中，这类锥形螺纹紧固件常被用于通讯设备内部的模块固定、小型精密仪器的壳体连接、以及需要频繁拆装的检修部位，相比常规的圆柱螺母加平垫的连接方式，其集成了对中、防松、定位的多重功能，能够减少配套零件的数量，缩小整体连接结构的占用空间，符合小型化设备的结构设计趋势。

　　建模过程中需要注意锥面齿纹的阵列参数匹配，保证每一圈齿纹的轴向间距一致，齿形轮廓沿锥面法线方向均匀分布，避免出现齿形畸变导致装配时接触不均的问题，同时内螺纹的收尾段需要设计合理的退刀结构，避免螺纹末端出现不完整牙型影响螺杆的旋入深度。在强度校核层面，需要重点验算螺纹牙的剪切强度以及锥面的挤压应力，根据实际工况的载荷大小调整锥壁的厚度，保证在最大预紧力作用下锥面不会出现胀裂变形，同时齿纹的接触压强需要控制在配合件材料的许用挤压应力范围内，避免齿纹过度嵌入导致配合件表面出现塑性变形，影响后续拆装复用。
