钣金折弯式焊锡丝承托固定支架结构

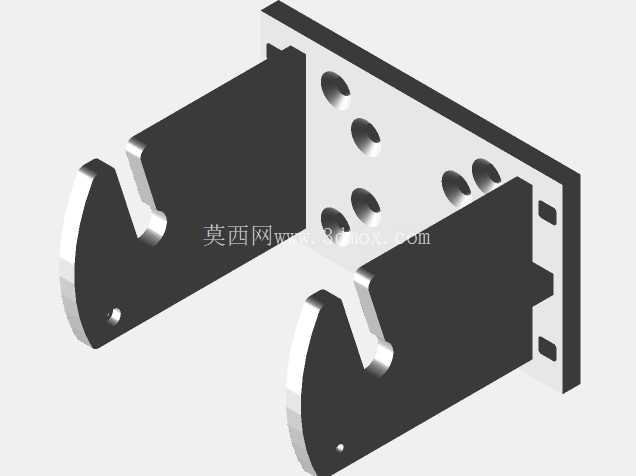

　　在电子组装、线束加工、五金小件焊接等手工锡焊作业场景里，焊锡丝的收纳放置一直是影响工位整洁度与操作效率的细节项，这款钣金折弯成型的焊锡丝支架，正是针对桌面焊接工位的实际使用需求设计的工位辅助构件。不同于常见的塑料组合式焊锡丝架，该支架采用一体化钣金折弯工艺加工，整体无多余拼接零件，结构刚性更强，长期在焊接工位的高温环境下使用也不会出现老化变形问题。从结构设计来看，支架主体分为安装背板与双侧承托臂两个功能部分，安装背板上预留了多组不同孔径的安装孔位，既可以通过螺丝直接固定在工位防静电工作台的侧立面、焊台旁的立式支架上，也能适配不同孔距的现有工位挂装条，安装边界的适配性较强，不需要额外加工转接件就能完成固定。

　　双侧承托臂采用对称式折弯结构，臂端设计有开口式卡槽，卡槽的圆弧轮廓刚好适配常规规格焊锡丝卷轴的中心轴径，取放卷轴时不需要额外拆卸紧固件，直接将卷轴轴端卡入卡槽即可完成放置，单手就能完成焊锡丝卷的更换操作，作业间隙取放焊锡丝时动作幅度更小，能减少对焊接操作节奏的干扰。承托臂的折弯高度经过实际作业验证，预留了足够的卷轴转动空间，常规1kg规格以内的焊锡丝卷放置后，转动抽拉焊锡丝时不会与背板或安装面产生剐蹭，抽拉阻力均匀，不会出现卡滞导致焊锡丝弯折变形的问题。背板上额外预留的小孔位，还可以根据使用需求加装简易的烙铁头清洁海绵固定位、废锡渣收集槽挂点，拓展工位收纳功能，不需要额外在工作台面打孔固定其他辅助配件。

　　从安装尺寸来看，支架整体横向宽度适配绝大多数单卷焊锡丝的卷轴长度，纵向高度不会遮挡焊台的操作视线，安装后突出安装面的距离经过控制，不会占用过多工作台前方的操作空间，即使是空间紧凑的流水线焊接工位也能适配。在设计思路上，这款支架摒弃了多余的装饰性结构，所有折弯角度与孔位都围绕实际使用功能设计，钣金边缘做了钝化处理，避免取放过程中划伤操作人员或刮破焊锡丝的外层包装，承托臂的根部做了加强折弯处理，长期承重也不会出现臂部下弯变形的问题，相比拼接式结构，一体化钣金的加工成本更低，批量加工时一致性更好，适合电子加工厂的焊接工位批量配置使用。

　　实际使用过程中，这种挂装式的焊锡丝支架能够将焊锡丝卷从工作台面抬升起来，避免焊锡丝与台面上的焊锡渣、助焊剂残留接触污染，同时抽拉时焊锡丝的出线角度更贴合手持烙铁的操作轨迹，减少焊锡丝弯折的概率，降低焊锡丝的不必要损耗。支架的双侧卡槽开口方向做了微向上的倾角设计，即使抽拉焊锡丝时力度稍大，卷轴也不会从卡槽内脱出，提升了使用过程中的稳定性，不需要额外加装防脱挡片，简化了整体结构。
