可旋转锁止式手环手机固定转轴结构

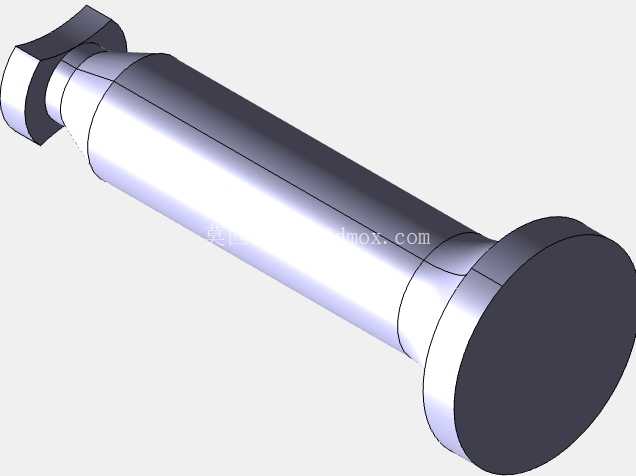

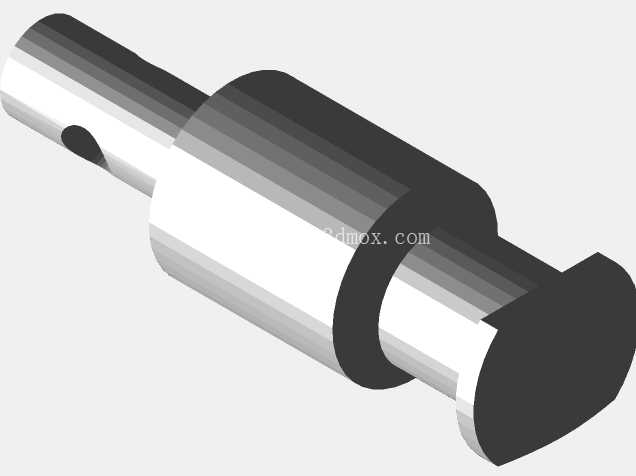

　　这款转轴结构主要面向穿戴式手机固定配件场景，适配日常通勤、户外骑行、移动办公等需要解放双手的使用需求，核心作用是实现手环载体与手机夹持模块之间的角度切换与位置锁止，解决传统穿戴式手机支架角度固定、收纳不便的痛点。从结构功能来看，该部件采用同轴阶梯轴设计，中段设置环形限位凸台，轴身一端加工有径向定位孔，用于和手环带体完成插接固定，另一端预留扁位结构，用于和手机夹持端的安装座配合传递扭矩；整体锁止逻辑依靠90度旋转行程实现，当轴体相对于固定端旋转至0度位置时，凸台与基座卡槽完全嵌合，此时整体结构处于锁止状态，手机夹持端与手环带体保持垂直固定姿态，可稳定承载手机重量，不会因日常摆臂、轻微晃动出现松脱；当旋转至90度位置时，凸台脱离卡槽限位，此时夹持端可随轴体自由转动，用户可根据观看需求调整屏幕俯仰角度，也可将夹持端旋转至与手环带体平行的收纳姿态，减少闲置状态下的突出体积，避免剐蹭衣物或其他物件。

　　设计过程中优先考虑了穿戴场景的尺寸边界，整体轴体最大直径控制在12mm以内，总长度不超过35mm，完全适配常规宽度的硅胶、TPU手环带体安装需求，轴端径向孔直径匹配通用手环带的插接柱尺寸，无需额外改造带体即可完成装配；轴身所有棱边均做R0.5-R1mm的圆角过渡处理，避免穿戴状态下棱角剐蹭皮肤，提升长期佩戴的舒适度。材料选型上适配两种加工路径，小批量打样阶段可采用6061铝合金数控车削加工，表面做阳极氧化处理提升耐磨性能，量产阶段可采用POM或ABS工程塑料注塑成型，在保证结构强度的前提下控制整体重量，单部件重量可控制在5g以内，不会给手腕带来额外负重感。

　　结构配合公差设计上，旋转配合段采用H7/g6间隙配合，既保证旋转过程无卡滞，又不会因间隙过大出现旷量，锁止凸台与卡槽的配合面做0.2mm的导入倒角，旋转切换锁止状态时可顺畅滑入卡槽，不会出现卡滞或对位不准的问题；轴端的扁位结构与夹持端安装座采用D型孔配合，配合面设置0.1mm的过盈量，装配后无需额外打胶即可传递扭矩，长期旋转使用也不会出现相对打滑的问题。从实际使用场景验证来看，该结构可承载200g以内的常规智能手机重量，锁止状态下施加1N·m的侧向扭矩不会出现松脱，旋转寿命可达1万次以上，完全满足日常使用的耐久需求；安装时仅需将轴体带定位孔的一端插入手环带体预设的安装孔内，穿入定位销即可完成固定，另一端卡入手机夹持端的D型安装孔即可完成整体装配，无需专用工具，用户可自行完成组装更换。
