台式机桌面功能扩展坞结构设计

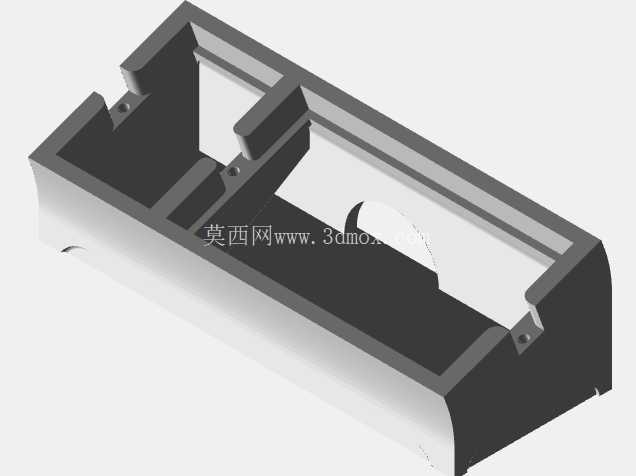

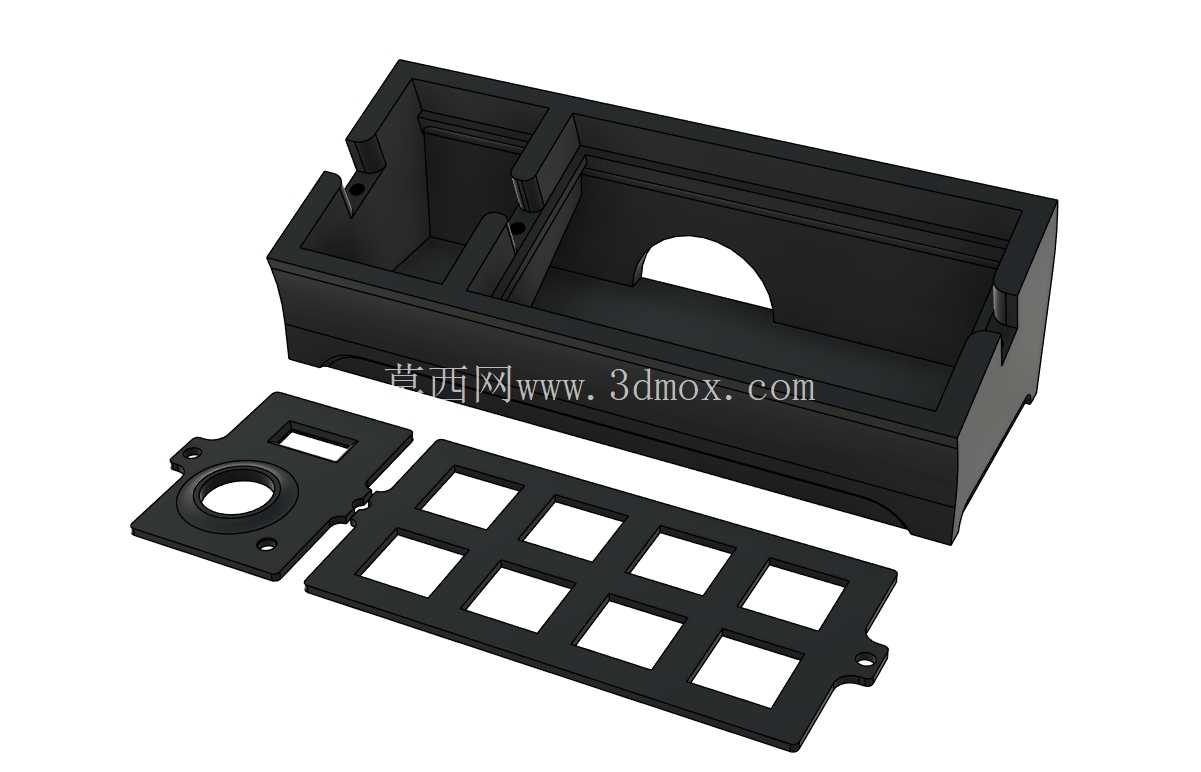

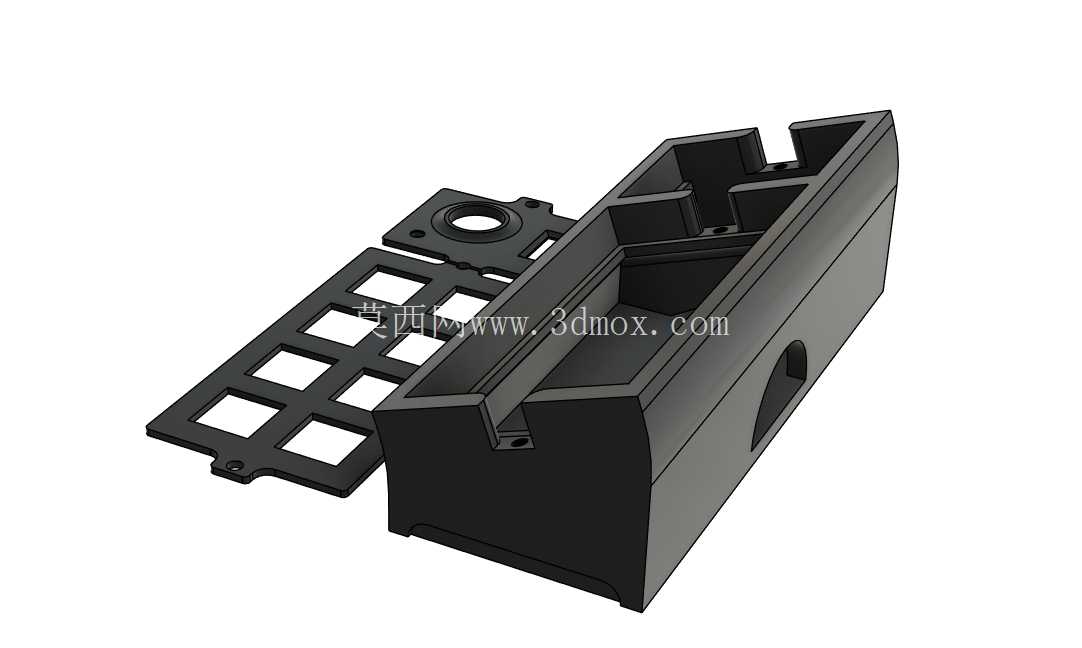

　　日常桌面装机场景里，很多台式机用户会遇到主机放置位置偏远，开机操作、外接设备插拔、状态观察都不方便的问题，这款桌面扩展坞就是针对这类桌面外设集成需求做的结构设计，把常用的桌面操作端口集中到桌面端，不用俯身触碰主机就能完成常用操作。从结构布局来看，整个扩展坞采用分体式壳体设计，分为主容纳仓与功能面板两个部分，主仓做了内凹的腔体空间，用来容纳内部的接线、转接模块，腔体侧壁预留了走线缺口，方便USB线束、开关引线、LED灯线从仓体后侧穿出连接到主机主板对应插针上，不会出现线束挤压弯折导致的接触不良问题。

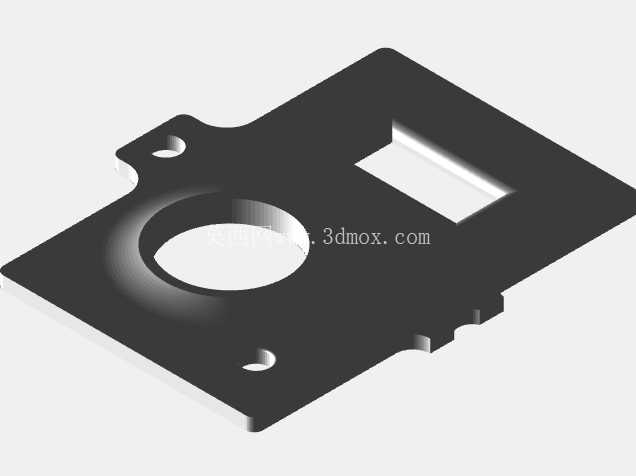

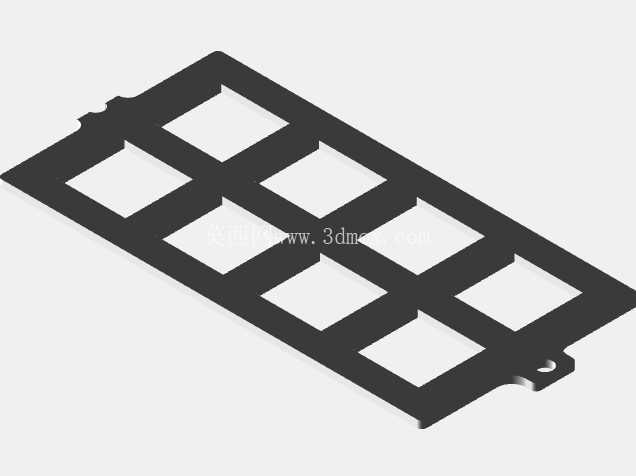

　　功能面板区域做了规整的8个标准机械键盘开关插槽，完全适配常规的十字轴机械按键，用户可以根据自己的使用习惯自定义这些按键的功能，比如设置成开机快捷键、音量调节、常用软件启动等，每个插槽的卡扣尺寸都做了公差适配，按键装入后不会出现松垮晃动的情况，按压行程不受壳体干涉。面板上单独预留了电脑开机按钮的安装位，尺寸匹配常用的桌面式轻触开关，旁边对应设置了3mm直径的LED指示灯安装孔，刚好适配常规的3mm直插式开机状态指示灯，灯孔周围做了微小的沉台，能避免指示灯漏光，让状态显示更清晰。面板侧边预留了标准USB接口的安装位，接口固定位做了限位筋，装入USB母座后不会出现前后窜动的情况，插拔U盘、外设线材的时候能保持接口稳定。

　　整个壳体的安装固定采用M3规格的螺丝，螺丝孔位设计了8-12mm的螺纹长度，不需要额外打印支撑结构就能直接完成3D打印制作，打印完成后只需要去除少量毛边就能完成装配，对个人DIY制作者非常友好。主仓的外形做了直角方正设计，放置在桌面的时候贴合桌面不会打滑，底部可以根据需要粘贴防滑胶垫，避免操作按键的时候整个坞体移位。分体式的面板和主仓采用卡扣加螺丝的双重固定方式，日常需要检修内部接线或者更换按键的时候，只需要拧下固定螺丝就能拆开面板，不需要撬动壳体造成外观损伤。从安装边界来看，整个扩展坞的宽度适配常规桌面的边角放置空间，不会占用过多的桌面操作区域，所有外接的线束都从仓体后侧的半圆走线缺口引出，可以顺着桌面边缘走线，保持桌面整洁。

　　设计的时候充分考虑了个人3D打印的工艺特性，所有的壁厚都设置在2mm以上，避免打印的时候出现壳体变形，所有的转角位置都做了微小的圆角过渡，既减少打印时候的应力集中，也避免锐边划伤使用者。每个安装位的尺寸都做了适配常用市售配件的公差预留，不需要二次打磨就能装入对应的开关、接口、指示灯配件，降低DIY的制作门槛。在实际使用场景中，这款扩展坞可以放置在显示器下方、键盘侧边等随手可及的位置，不用再弯腰到桌下按主机开机键，插拔U盘、外接鼠标接收器等设备也不用摸索主机后置的接口，开机状态可以通过面板上的LED灯直接观察，搭配自定义的机械按键，还能拓展出更多快捷操作功能，非常适合桌面DIY爱好者、需要整洁桌面环境的办公用户使用。结构设计上没有多余的装饰性结构，全部以功能实现为核心，所有的加强筋都设置在仓体内侧，外观保持简洁方正的风格，能适配不同风格的桌面布置。
