折弯机配套金属接料料斗结构设计

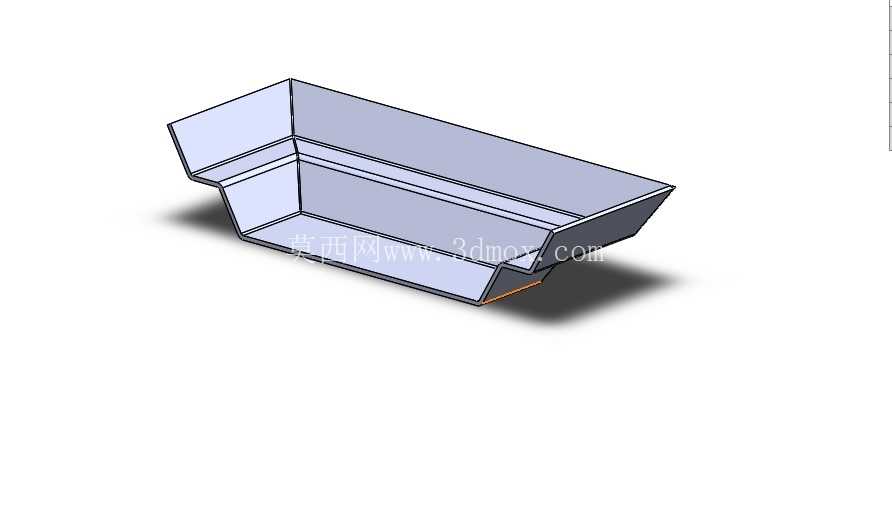

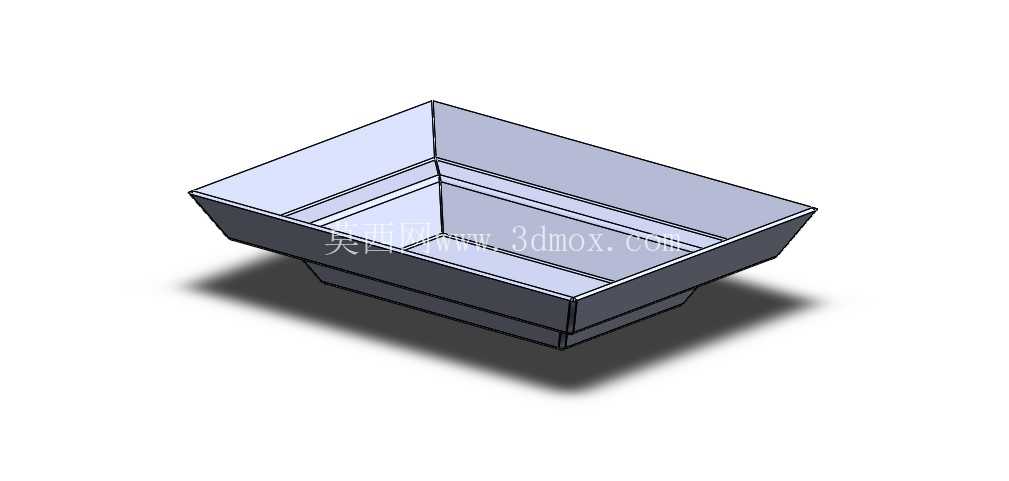

　　在板料冲压折弯加工车间里，这类敞口梯形料斗是折弯工位旁十分常见的辅助工装，主要承接折弯工序完成后滑落的小型钣金工件，避免加工完成的零件直接掉落到地面造成磕碰划伤，也能减少操作人员反复弯腰拾取工件的动作频次，降低一线操作的劳动强度。从结构形态来看，该料斗采用上宽下窄的梯台敞口设计，上口边缘做了外翻折边处理，一方面能够提升整体结构的刚性，避免薄板焊接成型后出现边缘变形，另一方面外翻的折边可以直接搭放在工位旁的机架支撑横梁上，不需要额外设计复杂的安装固定结构，日常清理、移位都十分便捷。

　　料斗的侧壁采用等斜率倾斜设计，滑落的工件接触侧壁后会顺着斜面滑入料斗底部，不会在侧壁位置出现卡滞堆积，底部的矩形平直段可以让落入的工件平稳堆叠，不会因为料斗倾斜导致工件滑出。设计这类料斗时，首先要匹配对应折弯设备的出料口高度，料斗的上口承接面需要比折弯机下模工作台面低10到15毫米，保证折弯完成后工件被顶料装置推出时能够顺利滑入料斗，不会和料斗边缘发生碰撞。料斗的整体深度需要结合工位的单次加工批量来确定，常规小型钣金加工工位的料斗深度控制在180到220毫米之间，既能够容纳单批次2到3小时的加工产出，也不会因为深度过大导致工件堆叠过高，取出时不便。

　　侧壁的倾斜角度一般设置在12到15度之间，角度过小会导致工件滑落不畅，角度过大则会增加料斗的整体占地面积，挤占工位周边的操作空间。料斗的板材选型一般采用1.5到2毫米厚度的冷轧钢板，通过折弯成型后焊接接缝，焊接位置需要打磨平整，避免焊渣凸起刮伤工件表面，对于加工不锈钢板材或者表面质量要求较高的工件，还可以在料斗内壁粘贴薄橡胶垫，进一步降低工件滑落过程中的磕碰损伤。在安装边界上，该料斗不需要和设备主体做刚性连接，只需要在折弯机出料侧预留出对应长宽的放置空间即可，料斗底部可以加装四个小型橡胶脚垫，避免放置时刮擦车间地面，也能起到一定的缓冲作用，减少工件落入时产生的碰撞噪音。

　　日常使用过程中，这类料斗除了承接折弯工件外，也可以临时存放工位旁的小型工装夹具、待加工的小型板料毛坯，实现工位周边零散物料的规整收纳，保持作业区域的整洁有序。针对不同规格的折弯设备，这类料斗的尺寸可以做对应调整，大型折弯机配套的料斗上口尺寸可以加大到适配长条形钣金件的滑落需求，小型桌面式折弯设备配套的料斗则可以缩小整体尺寸，适配桌面工位的有限空间。结构设计上没有多余的复杂构件，整体为薄壁钣金焊接结构，加工制造难度低，普通车间的钣金班组就可以自行加工制作，后期维护也十分简便，出现局部变形时只需要通过钣金校正就可以恢复使用，不需要更换整体结构。在实际生产场景中，这类接料料斗往往和折弯机的出料挡杆配合使用，调整好挡杆的伸出长度后，工件完成折弯后会被挡杆导向，准确滑入料斗内部，不需要操作人员手动接料，能够有效提升折弯工序的连续作业效率，减少单人单机作业时的辅助动作耗时。料斗的下底尺寸设计需要考虑工件的最小外形尺寸，避免小型工件从底部和支撑结构的间隙中掉落，同时底部的平整结构也方便操作人员使用毛刷清理料斗内部的金属碎屑，保持料斗内部清洁，避免碎屑刮伤后续落入的工件表面。
