气动式L型铝板折弯入盒作业装置

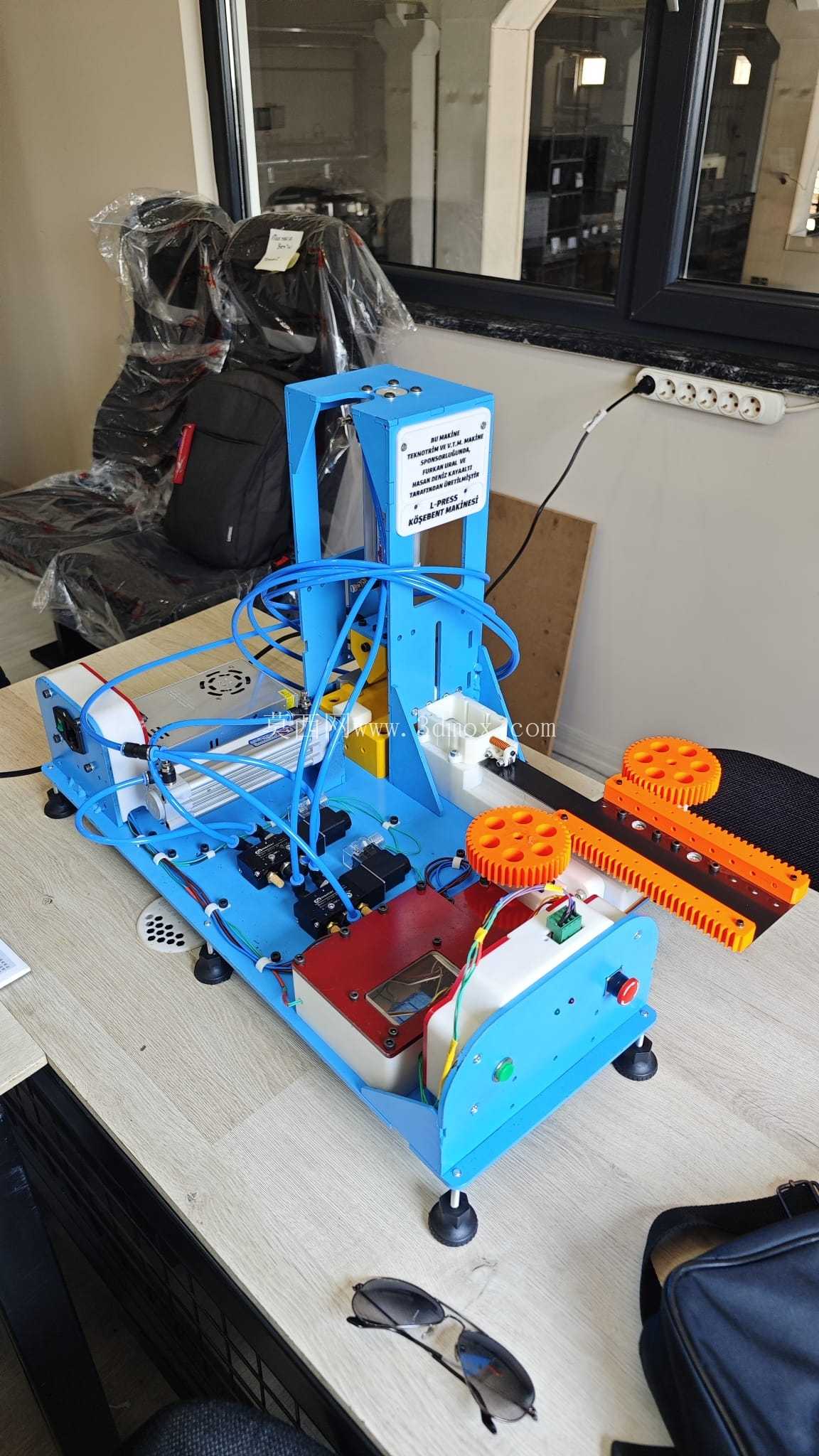

这套气动驱动的L型折弯作业装置，核心针对1mm厚度薄铝板的弯折成型与后续装盒工序设计，在小型五金件加工、电子配件封装、教学实验实训场景中都有明确的适配空间。不同于常规大型冲压折弯设备的厚重结构，这套装置整体采用桌面式布局，底座通过可调式橡胶支脚实现水平调平，安装时仅需预留800mm*500mm的桌面操作空间，无需额外浇筑地基或搭建重型机架，搬移、调整工位都十分便捷，很适合小批量多批次的薄板加工场景，或是教学场景下的气动原理演示、工序实操训练使用。

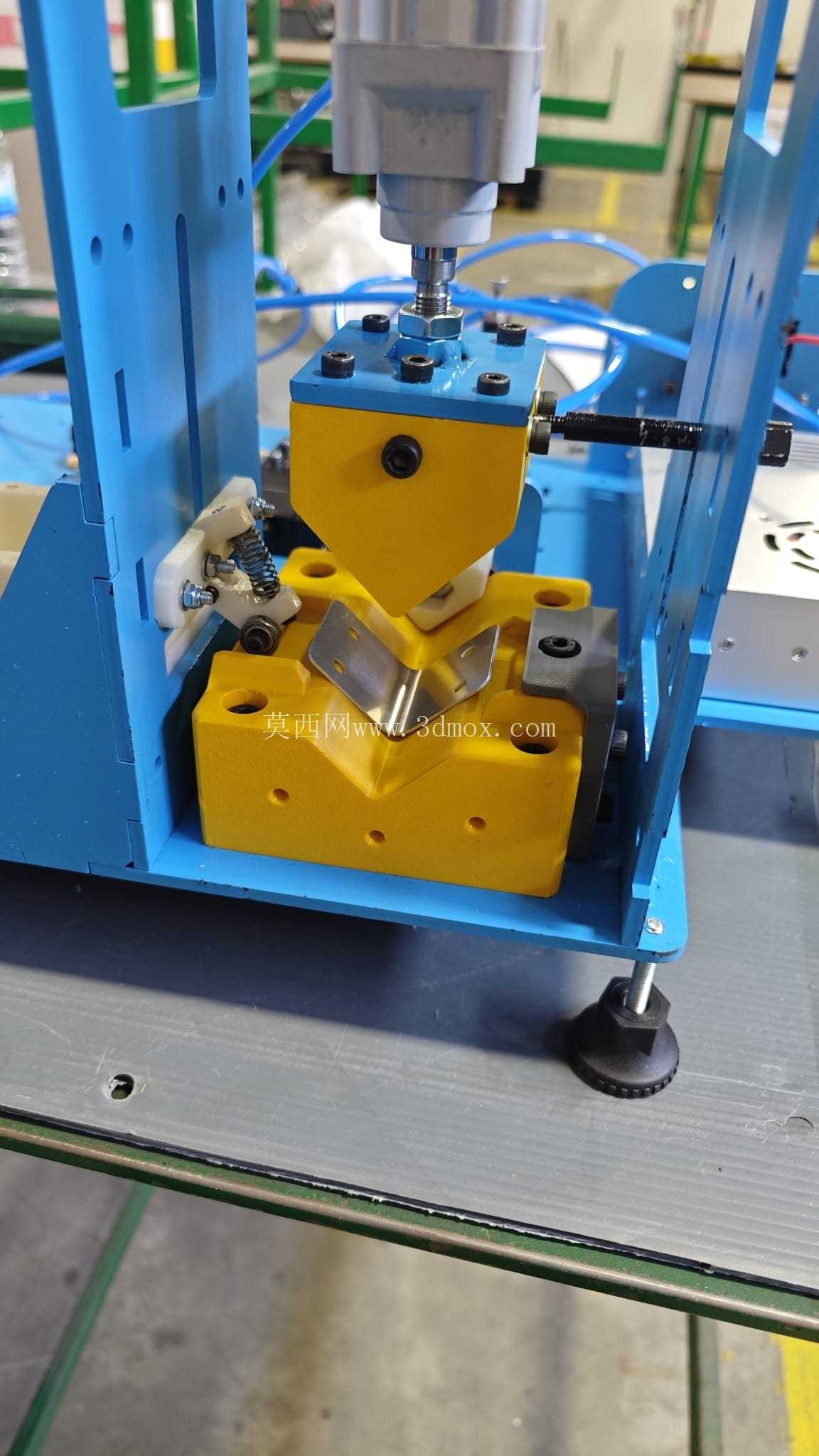

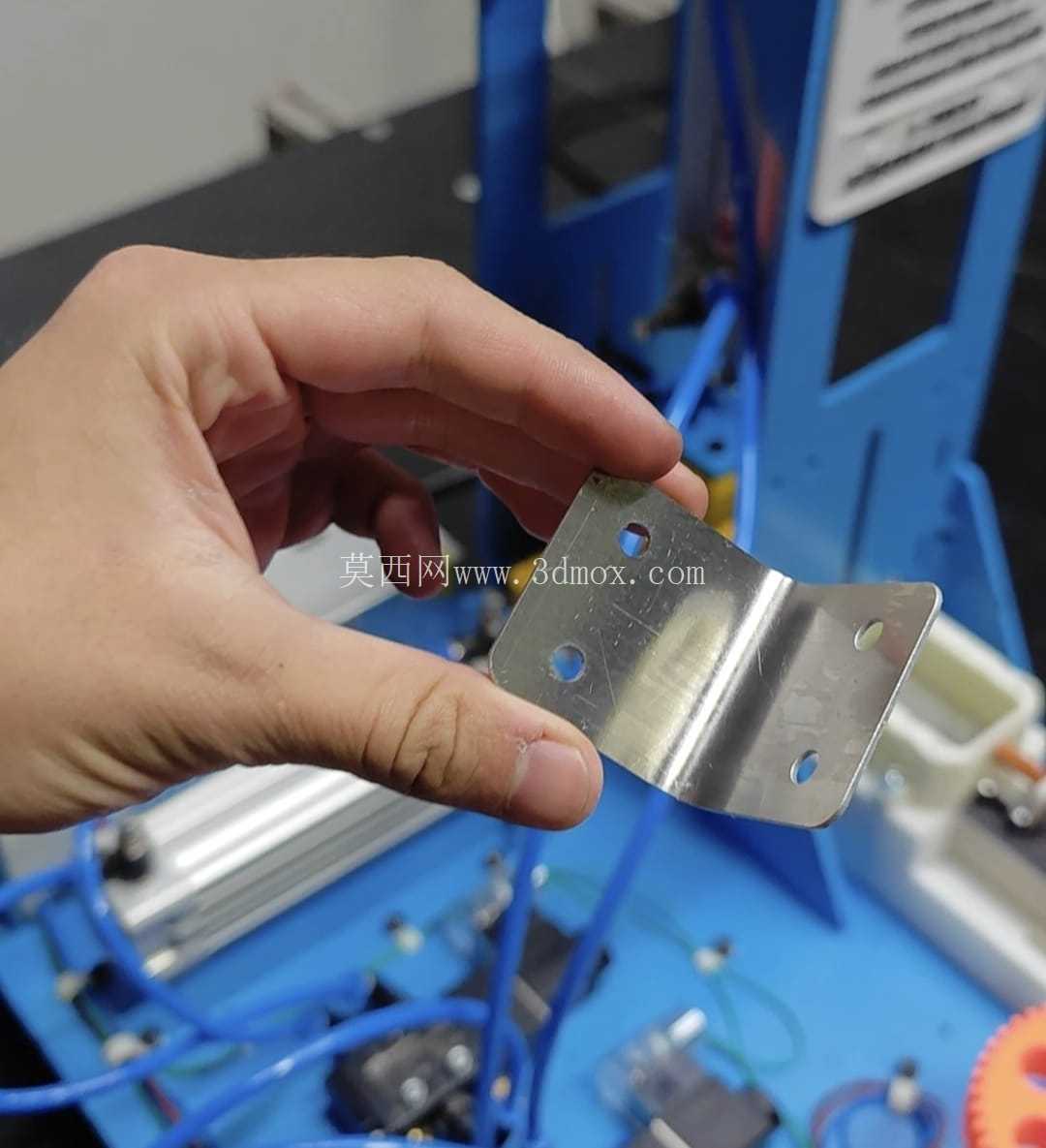

从功能实现逻辑来看，装置的作业流程完全贴合薄铝板加工的实际工艺需求：待加工的1mm铝板毛坯首先放置在定位治具上，治具侧边设置的可调挡块可以根据铝板毛坯的尺寸快速调整定位边界，保证每一次上料的位置精度控制在0.2mm以内，避免折弯尺寸出现批次偏差。定位完成后，气动回路驱动折弯压头下行，先将铝板压紧在折弯凹模上，随后侧向的折弯推块沿直线导轨进给，将铝板伸出凹模的部分沿折弯线弯折成90度L型，整个折弯过程的气压可以通过回路中的调压阀灵活调整，针对1mm纯铝板的加工需求，工作气压稳定在0.5-0.6MPa即可，既不会因为压力过大导致铝板表面出现压痕、弯折处开裂，也不会因为压力不足造成折弯角度回弹超差。

折弯工序完成后，压头保持压紧状态的同时，推料机构会将成型好的L型铝板沿导槽推送至一旁的盒体工位，直接将工件放入预设的收纳盒中，省去了人工取件、转运、摆放的步骤，整套动作循环的节拍可以控制在8秒以内，相比人工手动折弯+装盒的作业模式，效率提升明显，同时也避免了人工操作时被薄板锐边划伤、折弯角度不一致的问题。

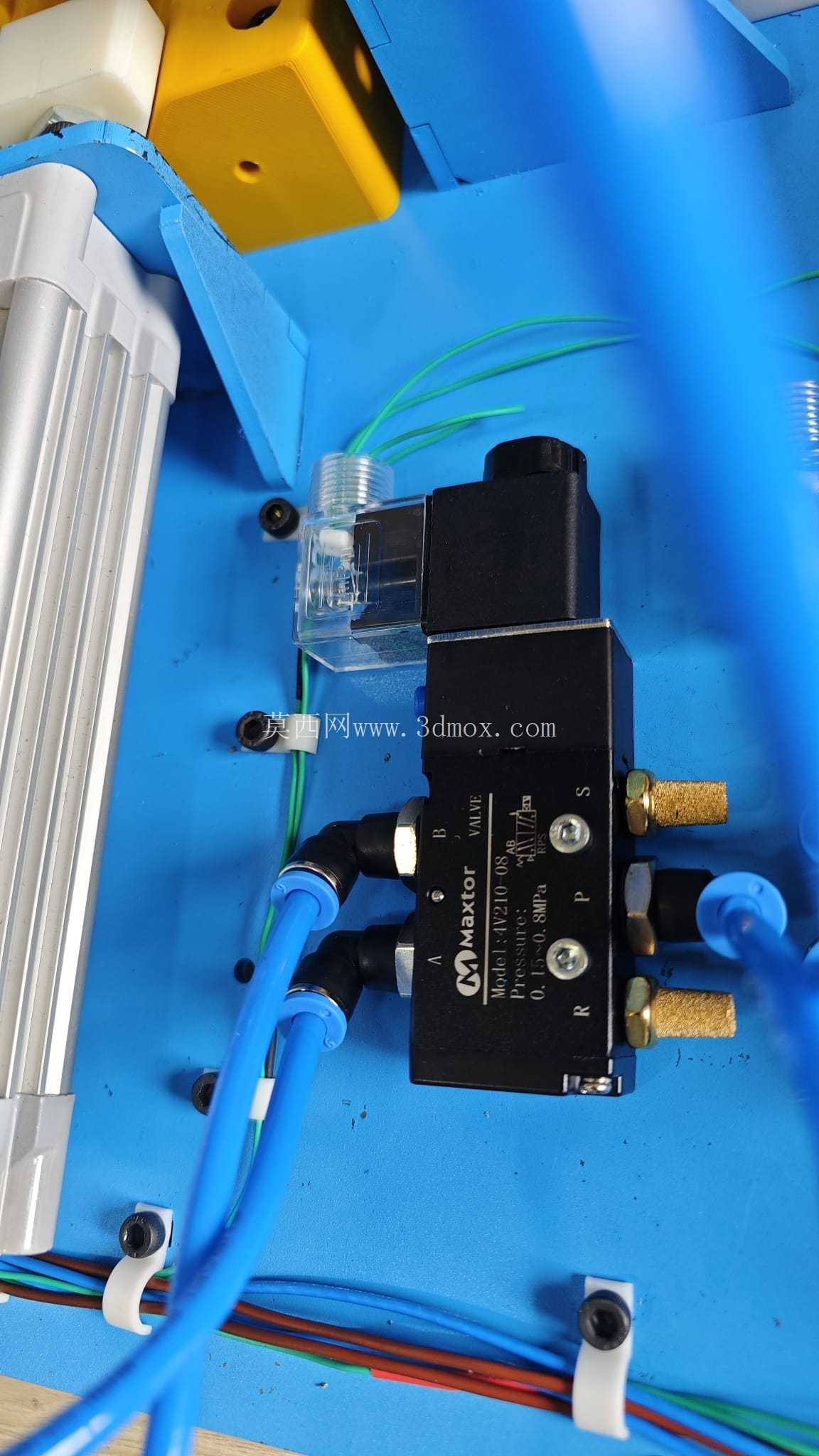

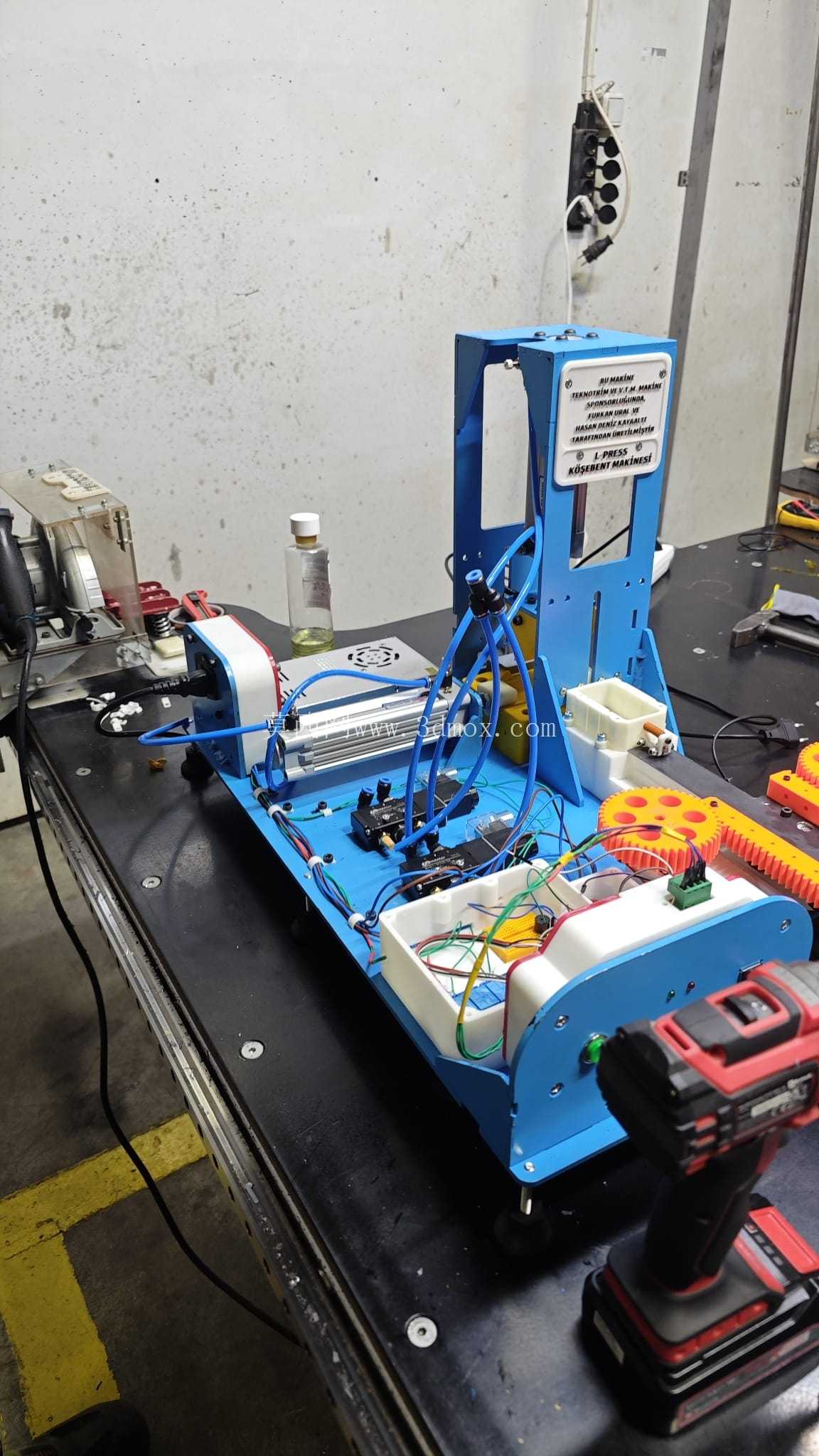

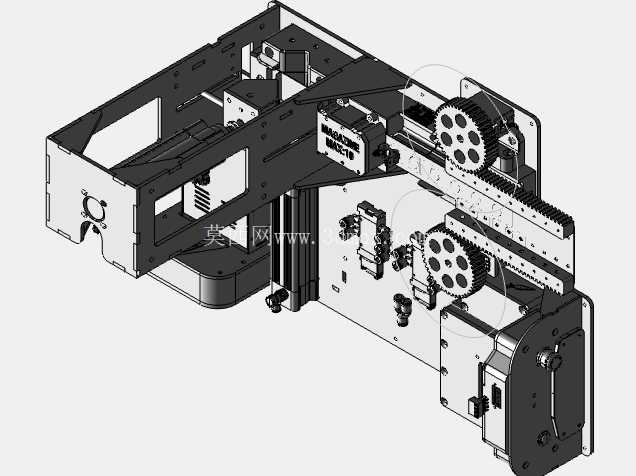

结构设计层面，整套装置的主体框架采用蓝色阳极氧化铝板拼接而成，框架上预留了多组标准化安装孔位，气动管路全部沿框架内侧的走线槽排布，既避免了管路外露被工件剐蹭造成漏气故障，也让整体外观更加规整，日常维护时可以快速排查管路接头的漏气点。装置上的齿轮状调节手轮用于微调折弯凹模的位置，更换不同厚度的加工板材、或是调整折弯边长度时，只需要松开手轮的锁紧螺母，转动手轮调整凹模到压头的距离，再重新锁紧即可完成参数调整，不需要拆卸更换模具，适配性更强。底座上集成的控制元件全部采用快插接头连接，电磁阀、调速阀的安装位置都预留了操作空间，调整气缸动作速度时不需要拆解设备外壳，伸手即可完成调速操作。

从安装边界来看，装置的进气接口设置在机身后侧，采用标准8mm快插气动接头，车间常规的压缩空气管路直接接入即可使用，不需要额外配置液压站、大功率电源，整体能耗极低。机身操作面的高度距离桌面120mm，操作人员站在工位前作业时，手臂自然下垂即可完成上料、取盒的操作，长时间作业也不容易产生疲劳。装置底部的四个橡胶支脚单只可调节高度范围为10mm，即使桌面存在轻微不平整，也可以通过调整支脚保证设备水平，避免折弯时因为设备倾斜导致工件受力不均，出现折弯角度偏差、工件表面划伤的问题。

在实际应用中，这套装置除了用于1mm铝板的L型折弯作业，只需要更换对应的折弯凹模和定位治具，就可以适配0.5-1.5mm厚度的铜板、PVC板等薄板材料的90度折弯作业，治具的安装接口采用标准化设计，更换治具只需要拧紧两颗固定螺丝即可完成，换型时间不超过5分钟，很适合小型加工车间的多品种小批量生产需求。气动回路中设置的节流阀可以分别控制压头下行、折弯推块进给、推料动作的运行速度，针对不同材质的板材调整对应的动作速度，比如加工脆性较大的PVC板时，可以适当降低折弯推块的进给速度，避免板材弯折处出现脆裂；加工延展性较好的铝板时，可以适当提高动作速度，提升作业效率。

整套设备的结构没有采用复杂的定制化零件，大部分结构件都可以采用常规铝板、标准气动元件、标准直线导轨拼装而成，对于需要搭建小型自动化作业工位的从业者来说，这套结构的设计思路有很强的参考价值，既兼顾了作业功能的完整性，又控制了整体的制造成本和安装空间要求，不需要复杂的调试过程即可快速投入使用。
