带可调散热结构的二维偏振装置

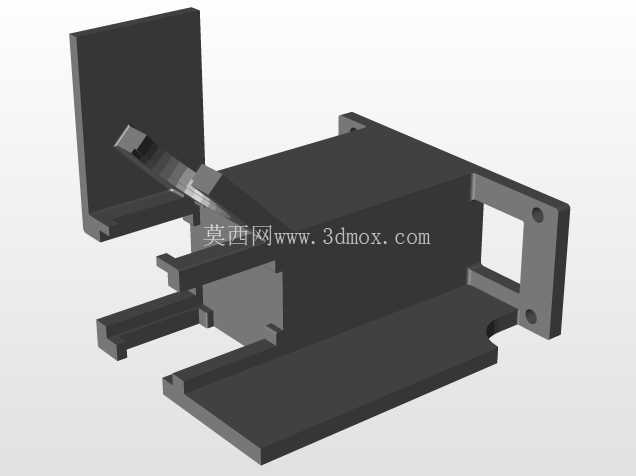

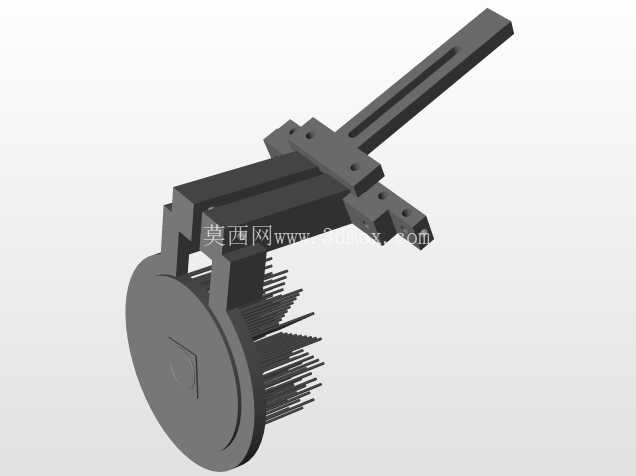

这套结构的核心是在原有二维偏振器的基础上，集成了LED照明与可调式散热模块，主要面向机器视觉图像采集场景的实验与小批量设备搭建需求。在实际的机器视觉采图环节，偏振片的角度调整、照明光源的位置、散热结构的排布都会直接影响最终成像的均匀度与噪点水平，这套结构正是针对这类调试需求设计，不需要额外加工转接件就能完成多维度的位置调整。

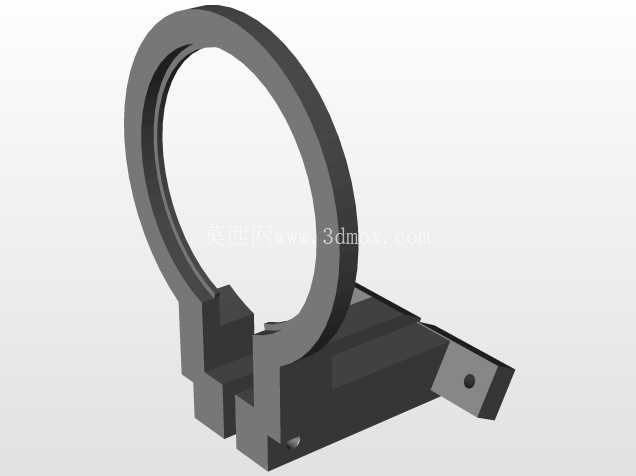

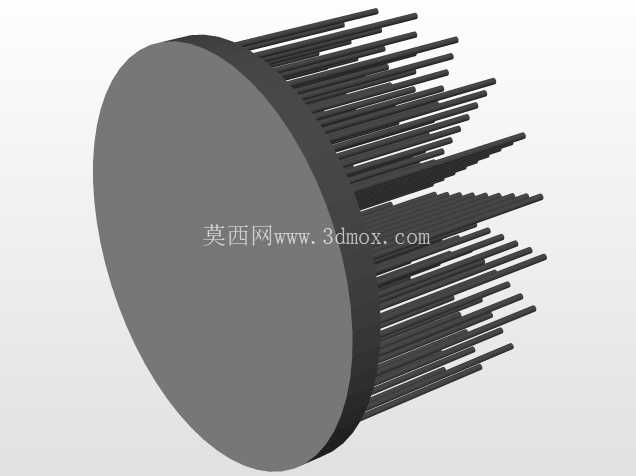

从功能特性来看，整套装置保留了原有二维偏振器的角度调节能力，可在两个正交维度上调整偏振片的偏转角度，匹配不同材质表面的反光消除需求，比如金属加工件表面的眩光抑制、透明材质内部应力的成像观测都能通过偏振角度的微调实现最优效果。新增的LED模块作为主动照明光源，可根据拍摄物的材质特性调整照射角度，避免环境光波动对成像质量的干扰；配套的散热片采用多鳍片结构，增大与空气的接触面积，能够快速带走LED长时间工作产生的热量，避免LED因温升出现光衰、色偏问题，保障长时间连续采图时的光源稳定性。

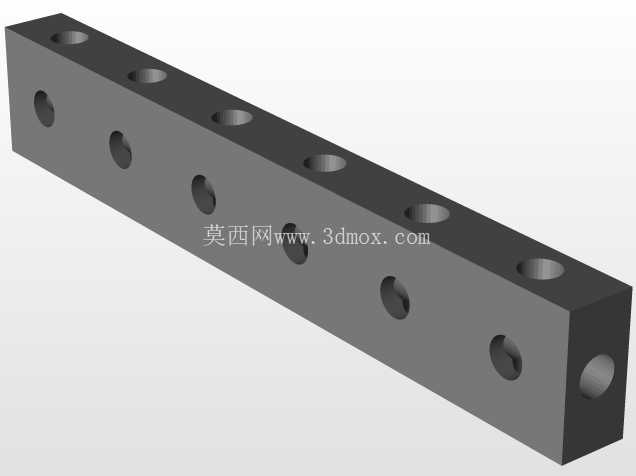

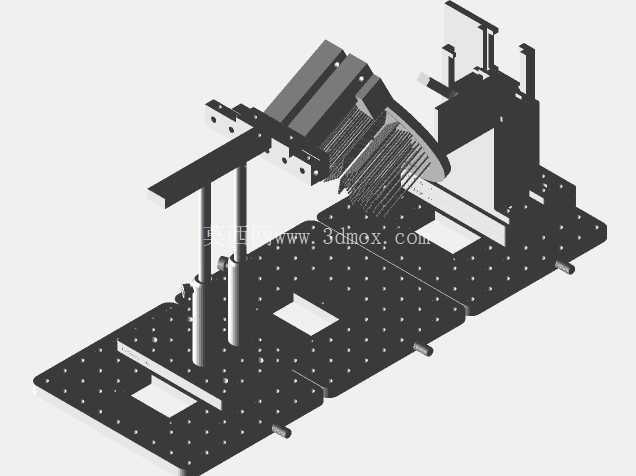

设计思路上，整套结构采用模块化拼装逻辑，所有功能部件都通过标准孔位固定在带阵列安装孔的底板上，不需要定制专用的安装基座，使用者可以根据实际的实验需求调整各部件的相对位置。散热片与LED的连接采用可滑动的固定结构，松开锁紧螺丝即可沿着安装导槽调整散热片与LED的贴合位置、以及整体的前后左右位置，调试人员可以根据实际采图时的光照覆盖范围、热成像反馈的温度分布，找到散热效率与光照角度的最优平衡点，避免散热结构遮挡光路，同时保证LED的结温控制在合理区间。偏振片的调节支架采用立式导柱结构，可实现高度方向的微调，匹配不同焦距的工业镜头安装需求，不需要额外更换支架就能适配不同的工作距离。

从安装边界与尺寸适配来看，底板的阵列孔位采用标准的工业光学平台孔距规格，可直接固定在常规的光学实验平台、机器视觉设备的安装台面上，不需要额外加工转接板。整套结构的横向安装尺寸控制在常规工业相机的视野覆盖范围内，不会在采图时出现结构件入镜的问题；立式支架的高度预留了足够的调整余量，可兼容从低倍广角镜头到高倍定焦镜头的工作距离需求，散热片的安装位置避开了镜头的主光路，即使调整到最靠近拍摄物的位置，也不会在成像画面中形成阴影。各活动部件的锁紧结构都采用手拧螺丝设计，调试时不需要额外工具，就能快速完成位置固定，提升实验调试的效率。

在实际应用中，这套结构既可以作为高校机器视觉实验室的实验教具，帮助学生理解偏振照明、散热设计对成像质量的影响，也可以直接集成到小型的工业视觉检测设备中，用于精密零件表面缺陷检测、透明材质瑕疵检测等场景，不需要从零开始设计偏振与照明模块，缩短设备的开发周期。散热结构的可调设计也适配不同功率的LED模块更换，当需要更高亮度的照明时，只需要更换对应功率的LED与匹配的散热片，不需要改动整体的安装结构，具备较强的拓展性。
