低功耗WiFi智能物联网呼叫按钮结构设计

这款基于ESP8266方案的智能物联网按钮，在结构设计阶段优先考虑了商用场景下的安装适配性与长期运行可靠性，整体采用分体式卡扣装配结构，外壳分为上盖、中框、底壳三个主要部分，无需额外螺丝即可完成内部组件的固定，既降低了装配工时，也方便后期运维时的快速拆检。从实际落地场景来看，这类按钮主要部署在餐饮门店的餐位旁、写字楼的公共工位区、商超的服务点位以及医院的普通候诊区域，替代传统的有线呼叫铃，用户触发后可直接通过WiFi网络将呼叫信号推送至对应服务人员的移动终端，无需布设专用信号线路，大幅降低了场地改造的施工成本。

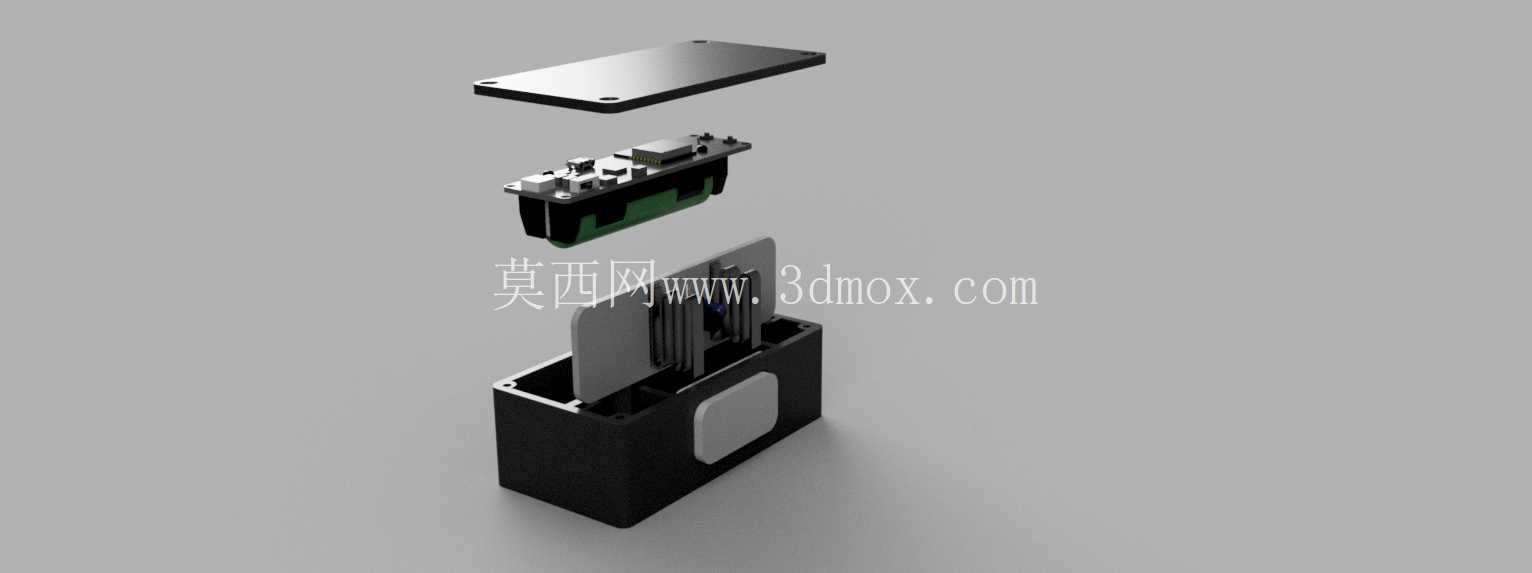

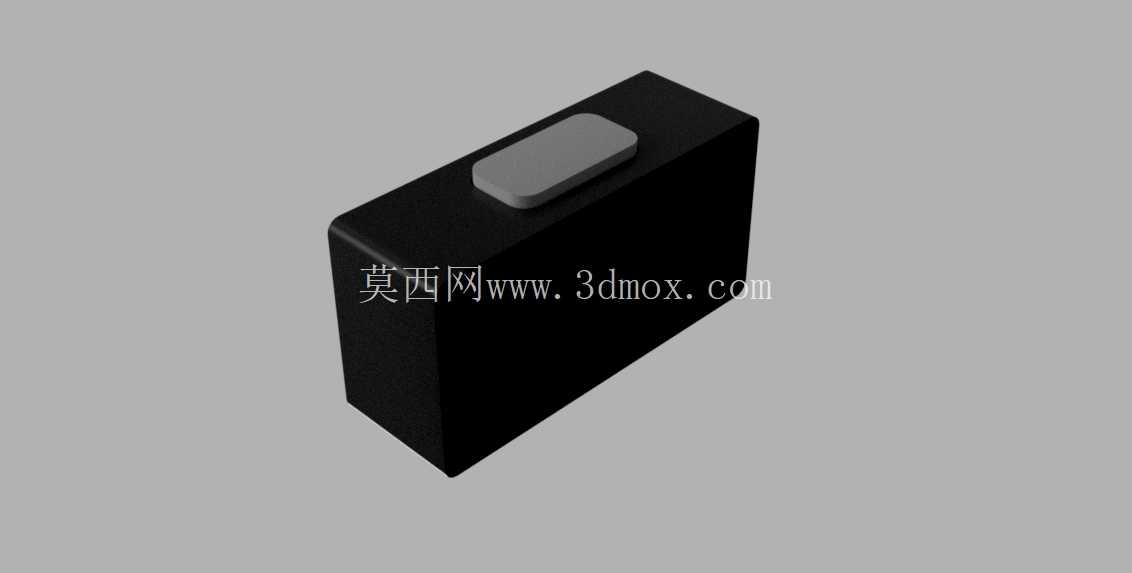

在内部空间布局上，设计时将ESP8266主控板、供电模块、按键触发组件沿壳体纵向分层排布，底壳预留了标准的86盒安装孔位，既可以直接通过背胶粘贴在光滑墙面或桌面，也能适配常规墙面暗装底盒完成固定，安装边界兼容市面上绝大多数公共区域的现有布线点位，无需额外开孔改造。按键触发面采用微凸的弧面设计，按压行程控制在2mm左右，触发反馈清晰，同时在按键与壳体的配合缝隙处做了0.3mm的错位挡边结构，能够阻挡日常使用中的泼溅液体、灰尘进入壳体内部，适配餐饮等容易出现液体泼洒的使用场景。

功能层面，结构设计为低功耗运行做了针对性优化，壳体内部预留了干电池供电仓，配合主控的休眠唤醒逻辑，在常规使用频率下可实现数月的续航时长，无需外接供电线路，进一步降低了部署的位置限制。上盖部分采用哑光PC材质注塑成型，表面做细晒纹处理，既避免了公共场所高频触摸留下的指纹痕迹，也能在长期光照下延缓材质黄变速度，中框与底壳采用ABS材质平衡结构强度与成本，壳体所有棱角均做R2以上的圆角处理，避免公共区域使用时的磕碰划伤风险。

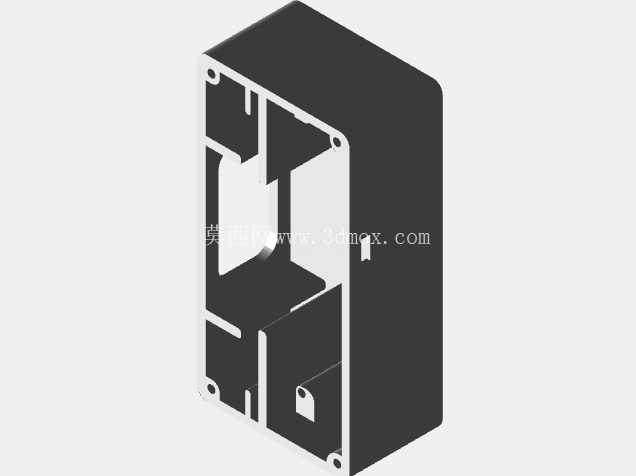

在结构强度验证阶段，针对壳体的按压受力点做了筋位补强，在按键触发柱对应的中框位置增设了三条放射状加强筋，能够承受日常使用中超过10万次的反复按压而不出现结构形变，壳体侧壁的平均壁厚控制在1.8mm，既保证了整体的抗摔性能，从1.2米高度自由跌落至水泥地面不会出现壳体开裂、内部组件松脱的情况，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等工艺缺陷。考虑到不同场景的标识需求，上盖表面预留了平整的丝印区域，可根据实际使用场景印刷对应的功能标识，比如“呼叫服务”“求助按钮”“点餐呼叫”等不同内容，无需重新开模即可适配不同的使用场景。

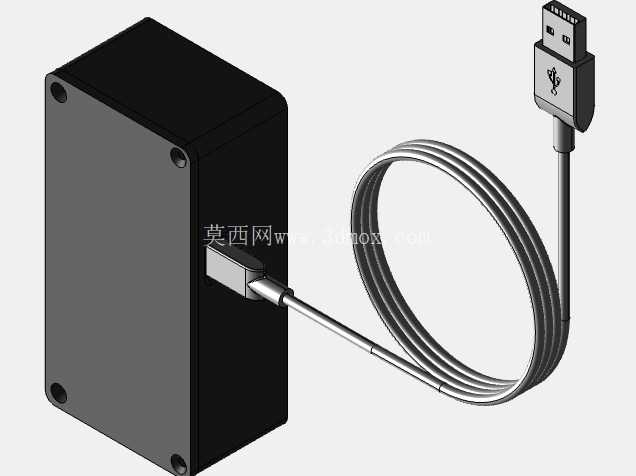

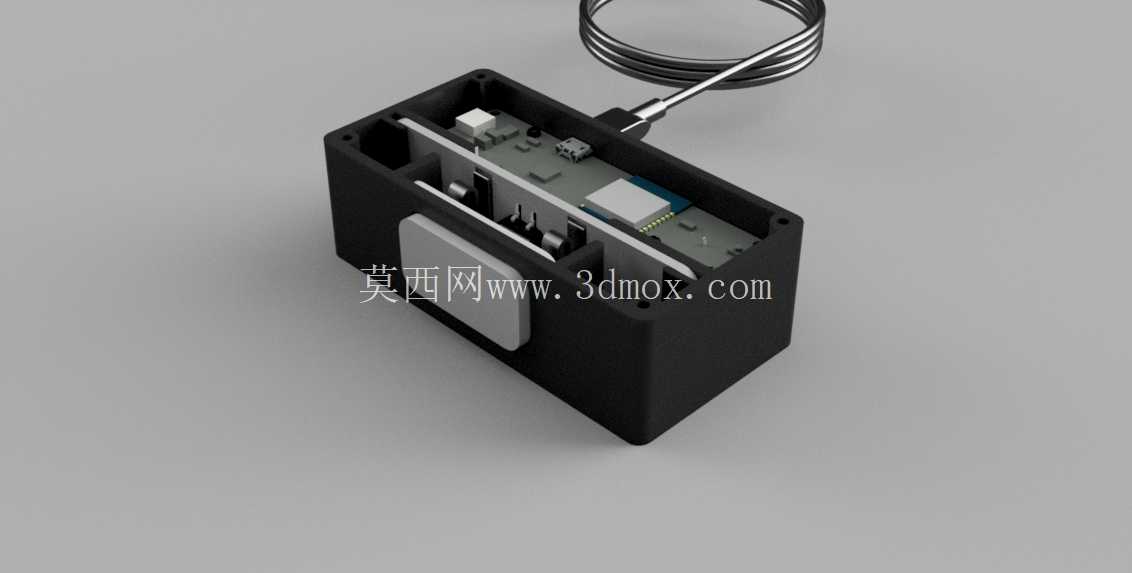

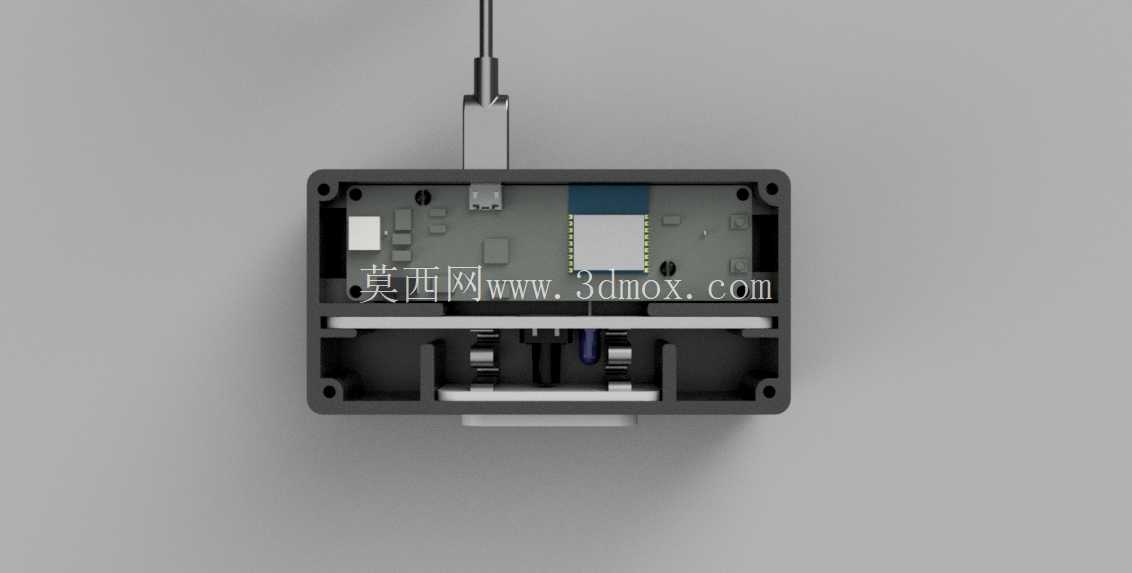

内部PCB板的固定采用壳体自带的定位柱加卡扣结构，无需额外打胶或者螺丝固定，装配时只需将PCB对准定位柱压入即可完成固定，定位柱的高度经过精确计算，保证WiFi天线区域远离壳体上的金属遮挡件，避免金属部件对WiFi信号造成屏蔽，确保在常规室内环境下的信号连接稳定性。底壳的出线位置预留了半开式的走线槽，如果采用外接供电的部署方式，电源线可以从走线槽引出，不会影响壳体与安装面的贴合度，同时走线槽边缘做了圆角倒边处理，避免长期使用时磨损电源线外皮造成安全隐患。
