RAM1500ECODIESEL机油滤清器拆卸专用工具

在商用车与乘用皮卡的维保作业场景中，机油滤清器的拆装一直是维保环节里容易出现操作失误的工位，尤其是RAM 1500 ECODIESEL车型搭载的柴油动力单元，其机滤安装位置位于发动机舱侧下方，周边被进气管道、线束支架遮挡，常规的三爪机滤扳手、链式扳手很难完全卡入安装位，操作时容易打滑刮伤机滤外壳，甚至造成安装座螺纹损伤，引发后续的机油渗漏风险。这款专用拆卸工具正是针对该款机型的机滤结构定向开发，从结构适配性上解决通用工具的操作痛点。

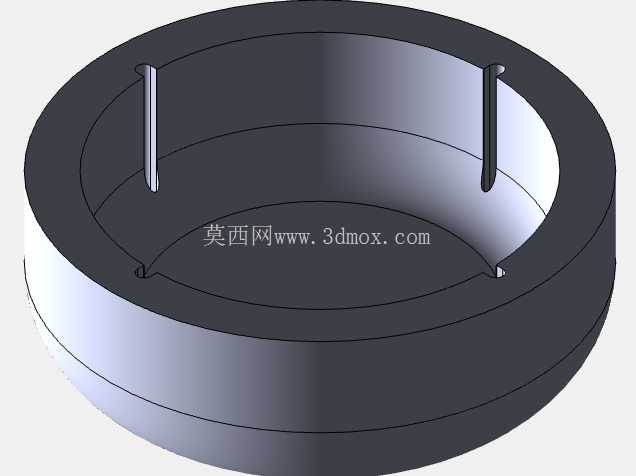

从功能特性来看，该工具采用套筒式整体结构，内壁设置三个定位凸销，刚好对应机滤端盖上的三个卡槽位，插入后可以实现周向完全锁止，不会出现通用扳手的打滑问题，受力方向完全沿机滤旋转轴线传递，不会对机滤外壳产生径向挤压力，避免薄金属外壳变形导致的滤芯内部残油泄漏污染机舱。工具主体采用环形中空结构，作业时可以完全套住机滤端盖，不需要额外的操作避让空间，即使周边有管线遮挡，只要能将工具对准端盖推入，就能完成卡合，配合1/2英寸驱动方头的棘轮扳手或者加长接杆，就能在狭小空间内完成松卸与拧紧作业，相比通用工具能缩短近六成的单工位操作时间。

设计思路上，这款工具没有采用通用可调式扳手的冗余结构，完全围绕目标机型的机滤尺寸做匹配设计：首先是内孔直径严格匹配机滤端盖的外径，间隙控制在0.2mm以内，既保证插拔顺畅，又不会出现径向晃动导致的凸销脱出；内壁的三个凸销位置完全对应端盖卡槽的分度圆直径，凸销的截面形状与卡槽做了适配，插入后接触面为完整平面，拧紧或松卸时的剪切力均匀分布在凸销整个侧面，不会出现应力集中导致的凸销断裂问题。工具的外壁做了滚花防滑处理，在徒手对准安装位时可以增加摩擦力，方便初始对位；上端的驱动方孔做了沉台处理，接杆插入后不会突出工具端面，即使机滤安装位后方有遮挡，也能保证工具完全套到位。

从安装边界与尺寸适配来看，工具的整体高度控制在45mm，外径比机滤端盖大12mm，作业时所需的操作空间仅需比机滤本身大15mm的径向间隙，完全适配RAM 1500 ECODIESEL车型机滤周边的空间余量，不需要提前拆卸周边的进气软管或者线束固定支架，减少维保过程中的额外拆装步骤。工具下端做了15度的导向倒角，对准机滤端盖时不需要完全目视对位，靠倒角的导向作用就能顺利滑入套住端盖，在光线不足的底盘维保场景下也能快速完成对位。凸销的突出高度设计为6mm，刚好卡入端盖卡槽的全深度，不会因为凸销过短导致受力时脱出，也不会因为凸销过长顶到机滤内部的止回阀结构，避免造成滤芯内部构件损坏。

在实际维保作业中，这类专用工具的价值远不止提升操作效率，更重要的是能避免不规范操作带来的次生故障：通用扳手操作时如果打滑刮伤机滤安装座的密封面，会导致更换新机滤后出现密封不严的机油渗漏问题，严重时会造成发动机缺油拉缸的重大故障；而径向挤压力过大导致的机滤外壳变形，会让旧机滤内的残油顺着缸体流到机舱内，后续清理难度极大，残油附着在管线或橡胶件上还会加速橡胶件的老化。这款专用工具的受力结构完全规避了这些问题，所有扭矩都通过端盖的卡槽传递，不会接触机滤的薄壁外壳，也不会对安装座产生额外的侧向力，无论是松卸旧滤芯还是拧紧新滤芯，都能保证受力均匀，配合扭矩扳手使用时，可以精准控制拧紧扭矩，避免扭矩过大导致的滤芯螺纹滑牙，或是扭矩过小导致的密封不严渗漏。

从结构强度设计来看，工具整体采用一体成型结构，没有焊接或拼接部位，凸销与主体为同一坯料加工而成，能承受的最大扭矩超过200N·m，远大于该车型机滤规定的25N·m拧紧扭矩，即使遇到长期未更换、密封圈粘连导致的拆卸扭矩过大的情况，也不会出现工具断裂或变形的问题。工具的表面做了发黑防锈处理，在维保车间的油污环境下长期使用也不会出现锈蚀，内壁的凸销边缘做了R0.5的圆角处理，插拔时不会刮伤机滤端盖的涂层，也不会割伤操作人员的手套。中空的结构设计还能在拆卸旧机滤时暂时承接少量从滤芯止回阀流出的残油，减少残油滴落到机舱或地面的量，降低维保后的清理工作量。
