小型CNC设备内置油箱链条结构

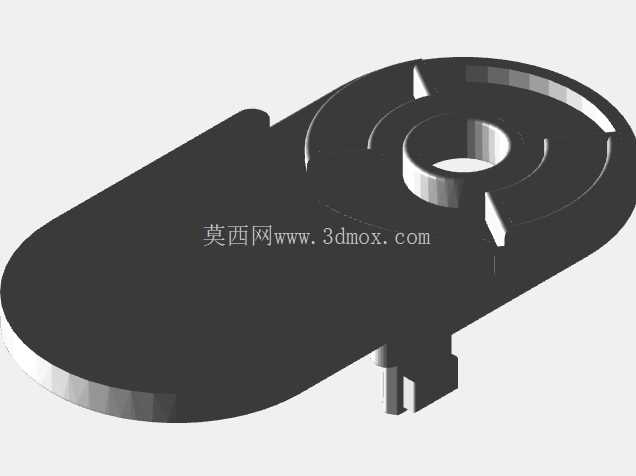

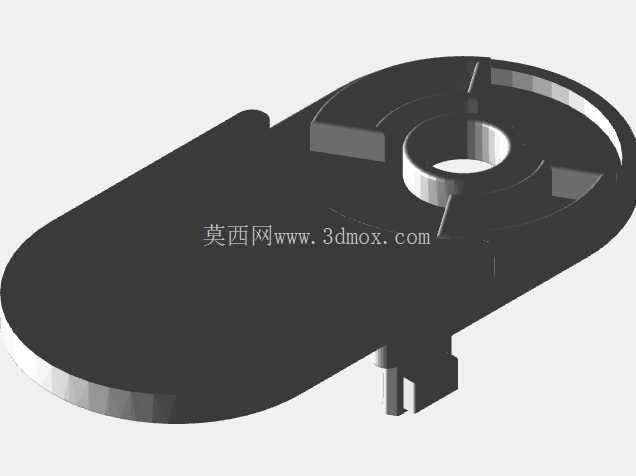

　　从结构设计逻辑来看，整个部件的主体承托段采用了平直的长圆形托板结构，边缘做了圆弧过渡处理，避免在装配或者后期维护时划伤管路外壁，托板上方的环形定位座是和设备端的旋转供油接头配合的，三个均匀分布的定位凸台刚好卡入接头端的定位槽内，不需要额外做周向的防转固定，装配时直接推入到位就能完成定位，能减少现场装配的紧固件数量，降低装配工时。环形座中心的通孔是油路的通道路径，下方伸出的卡扣结构是用来卡入设备床身的安装槽内的，安装时不需要额外打螺丝固定，对准槽位按压到位就能完成整个部件的固定，后期如果需要更换管路或者维护拖链段，直接向上拔出就能拆卸，维护效率比传统螺丝固定的结构高很多。在小型数控加工设备的内部走线与油路排布场景中，这类集成式油箱链条结构往往承担着双重作用，既需要对随动的液压、润滑管路做行程内的规整防护，又要兼顾油箱端的连接定位，避免设备在X轴或Z轴往复移动过程中，管路出现拉扯、弯折过度或者与周边运动部件剐蹭的问题。很多桌面级CNC设备的内部安装空间极其紧凑，传统的分体式拖链加外置油路接头的方案，不仅会占用额外的安装空间，还容易在长期往复运动后出现接头松动、渗油的隐患，这类一体化的结构设计就是针对这类紧凑安装场景做的优化。

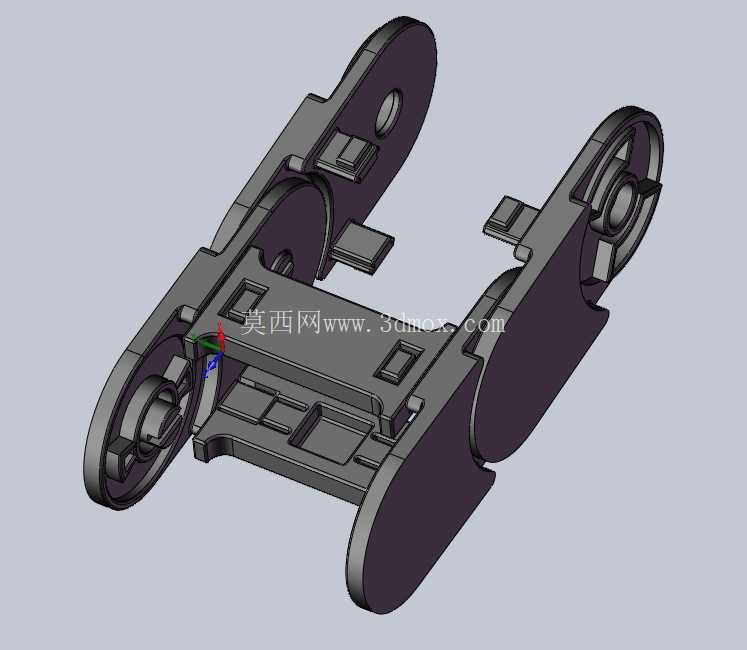

　　整个部件的内尺寸控制在50*25.6mm的范围内，安装边界刚好适配桌面级CNC设备的侧面安装腔，不会和旁边的驱动电机、丝杠座出现运动干涉，拖链段的弯曲半径是按照常用的4mm外径尼龙油管、信号线缆的最小弯曲半径做的匹配，当拖链随运动轴做往复移动时，内部的管路弯曲弧度始终保持在安全范围内，不会出现折瘪导致油路不通、信号中断的问题。在实际的设备运行场景中，这类结构的运行行程通常在400mm以内，刚好覆盖小型CNC设备的Z轴上下移动行程，拖链的每一节链板之间的间隙控制在0.2mm，既保证了弯曲时的灵活性，又不会让内部的管路从链板缝隙中脱出，托板表面做了细微的防滑纹理，管路排布在托板上之后，配合配套的理线扎带固定，不会在拖链移动过程中出现管路移位的问题。

　　很多设计人员在做小型CNC设备的内部结构排布时，往往会忽略油路和线缆的防护细节，要么拖链选的过大占用了过多的安装空间，要么固定方式不可靠导致长期运行后出现管路磨损，这类集成式的油箱链条结构就是把油路定位、拖链安装、管路承托几个功能整合到了一个部件上，不需要单独设计拖链安装座、油路接头固定板，能大幅简化设备内部的结构设计，减少零件数量，降低整体的装配成本。在做三维结构设计的时候，这类部件的建模需要重点关注几个配合尺寸的公差，首先是环形定位座和旋转接头的配合公差，要控制在0.1mm以内，间隙过大会出现接头晃动渗油，间隙过小会导致装配困难；其次是下方卡扣和床身安装槽的配合公差，卡扣的倒扣量控制在0.3mm，既能保证固定的可靠性，又不会因为倒扣量过大导致拆卸时损坏卡扣；还有托板边缘的圆弧半径，不能小于R1，否则容易划伤管路外壁，长期运行后会出现管路破损漏油的问题。

　　另外，整个部件的壁厚控制在2mm，既保证了足够的结构强度，在拖链反复弯曲移动时不会出现托板变形的问题，又不会因为壁厚过大导致整体重量增加，给运动轴带来额外的负载。在实际的选型适配中，这类结构只适合小型桌面级CNC设备的短行程防护场景，如果是行程超过1米的大型加工中心，还是需要选用重载型的金属拖链，但是在小型设备的紧凑空间里，这种一体化的结构优势非常明显，不仅能节省安装空间，还能减少装配环节的出错概率，降低后期的维护成本。很多新手设计人员在做这类部件的建模时，容易忽略安装边界的干涉检查，往往只关注部件本身的尺寸，没有考虑拖链在最大弯曲状态下的外轮廓尺寸，导致装配后拖链在运动到极限位置时和旁边的部件出现剐蹭，所以在建模完成后一定要做全行程的运动干涉检查，模拟拖链在最小行程、最大行程位置的外轮廓，确认和周边所有部件都保留至少1mm的安全间隙，避免实际装配后出现运动卡滞的问题。
