CAD.ai品牌外图标立体标识结构设计

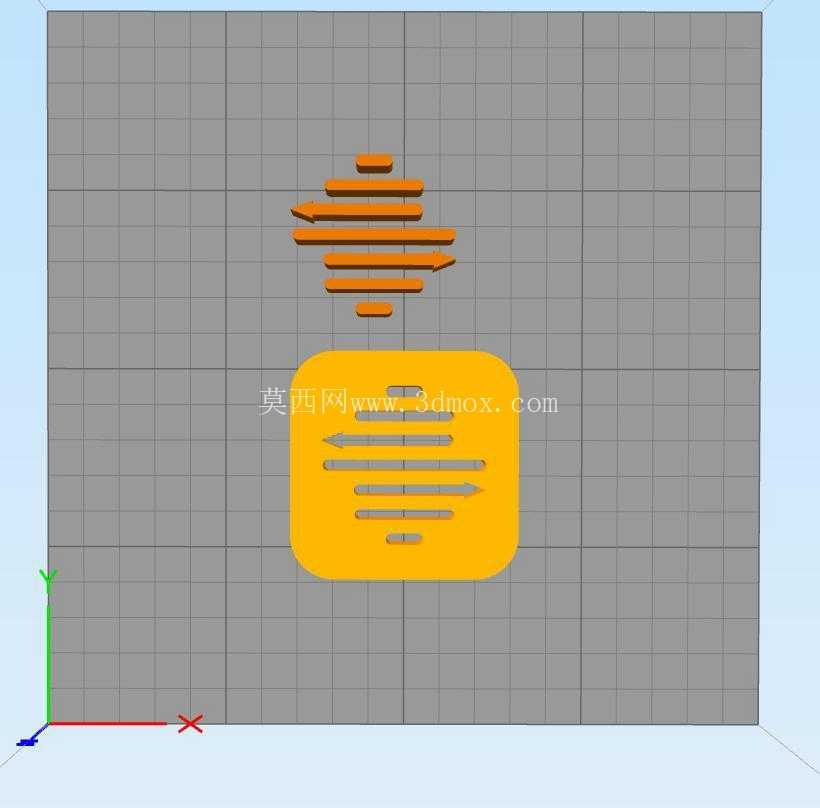

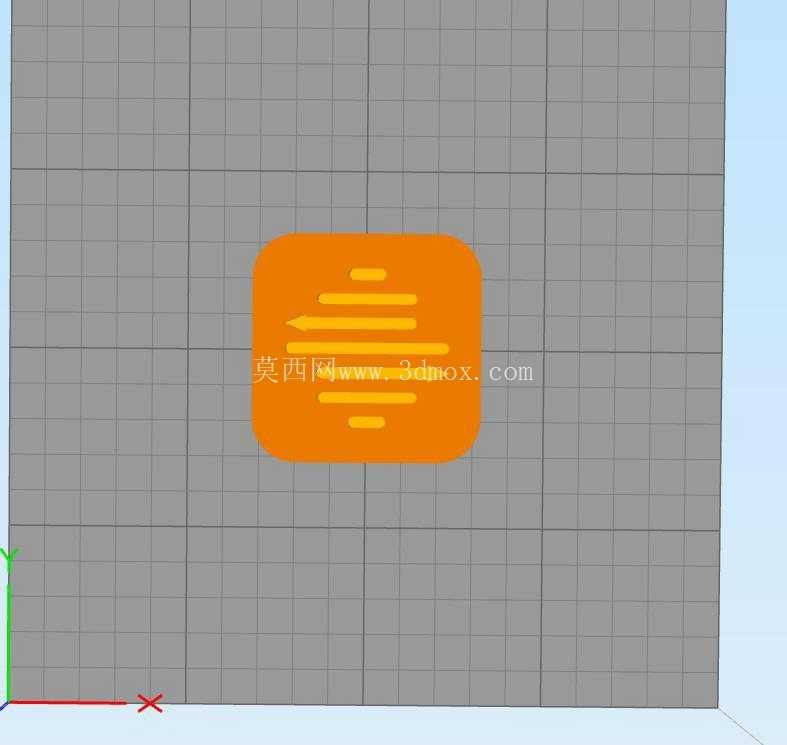

　　这款立体标识结构在设计之初，就充分考虑了双喷头FDM 3D打印的工艺适配性，整体采用圆角方台作为外轮廓基底，边角做了R3.5的圆弧过渡处理，既避免了打印过程中尖角翘边的问题，也能在日常作为桌面摆件使用时减少磕碰划伤的风险。从安装与组合适配的角度来看，该外图标预留了与对应内图标配合的居中定位基准，当搭配同系列内图标进行双色打印时，可直接将两个模型的坐标原点对齐，放置在打印平台中心区域即可完成套打，不需要额外添加支撑结构，外轮廓的壁厚设置为2.4mm，刚好适配0.4mm喷嘴的3D打印机3层走线的壁厚标准，打印过程中不会出现壁厚不均导致的填充外露问题。

　　如果是单独打印该外图标作为独立摆件使用，可根据实际选用的耗材收缩率，将配套的内图标模型缩放至原尺寸的1/3到1/7区间，嵌入外图标预留的内凹腔体中，腔体的深度设置为8mm，可保证嵌入后的内图标不会出现松脱掉落的问题，同时外图标底部做了0.8mm的加厚平底，放置在桌面时不会因为底部不平整出现晃动。从实际应用场景来看，该结构除了作为品牌视觉展示的立体徽标使用外，还可直接作为桌面纸镇使用，整体重量根据填充率设置在120g到180g区间，刚好能够压住常规A4打印纸不会被微风刮动，表面的标识凹槽深度设置为1.2mm，既可以在打印时通过换色实现标识的色彩区分，也可以在打印完成后通过填漆、粘贴金属贴片的方式做后期表面处理，凹槽的边角做了0.3mm的倒角处理，后期填漆时不会出现漆料堆积在边角难以清理的问题。

　　在建模过程中，所有的曲面过渡都做了G1连续处理，避免了STL格式导出时出现三角面破碎的问题，模型的所有法线方向统一朝外，不需要在切片软件中做额外的法线修复操作，最小的细节尺寸控制在0.8mm以上，适配绝大多数消费级3D打印机的最小成型精度，不会因为细节过细导致打印断料、细节缺失的问题。从结构强度角度考虑，模型内部的填充率设置在15%到20%即可满足日常作为摆件、纸镇的使用强度需求，不需要过高的填充率造成耗材浪费，外表面的打印层厚设置为0.2mm时，经过简单的打磨抛光就可以获得光滑的表面效果，如果是用于展会展示的高精度场景，可将层厚设置为0.1mm，配合光固化打印工艺可获得接近注塑件的表面质感。

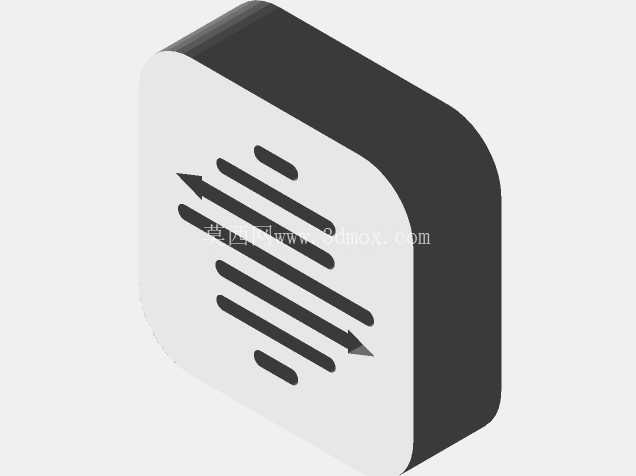

　　该标识的整体外轮廓尺寸控制在50mm50mm15mm区间，既不会因为尺寸过大占用过多桌面空间，也不会因为尺寸过小导致表面的标识细节难以辨识，底部的平底结构也适配后续粘贴防滑胶垫的改造需求，可在底部四角粘贴直径5mm的硅胶防滑垫，进一步提升放置时的摩擦力，避免光滑桌面出现打滑的问题。在设计表面的斜向条纹标识时，特意将条纹的走向做了15度的倾斜处理，既符合品牌视觉的识别要求，也能在打印时减少横跨结构的下垂问题，不需要在条纹下方添加支撑，打印完成后不需要做额外的支撑拆除打磨工作，条纹之间的间距设置为2.2mm，深度1.2mm，手指触摸时可获得清晰的触感反馈，也不容易在缝隙中堆积灰尘，日常清理时用毛刷简单清扫即可保持整洁。
