CADai品牌内图标立体标识设计

这款立体标识结构的设计，最初是针对双喷头FDM 3D打印工艺做的配套适配件，核心作用是和同系列外轮廓徽标配合，完成品牌视觉元素的实体化呈现。从实际应用场景来看，它既可以作为品牌周边的桌面纸镇使用，也能嵌入品牌展示墙、展会陈列台的对应安装位，作为线下品牌视觉触点的实体载体，部分文创开发场景中，也会将其缩小后作为钥匙扣、纪念徽章的结构基底。

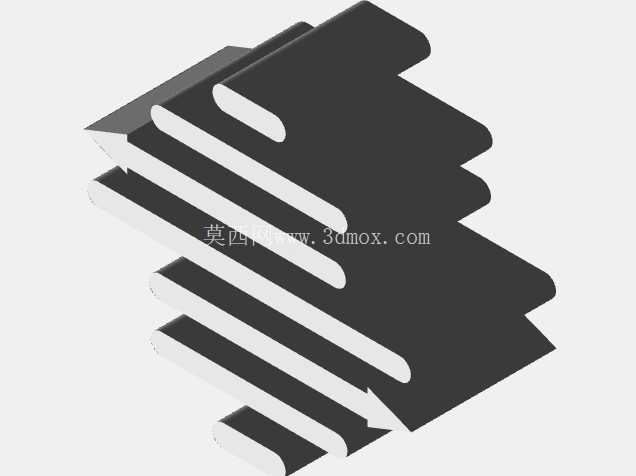

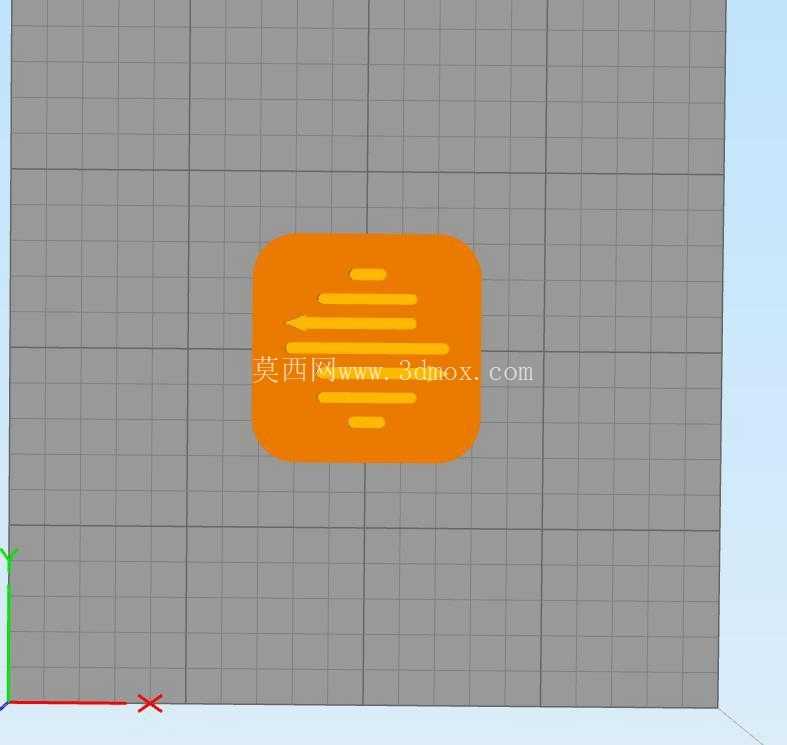

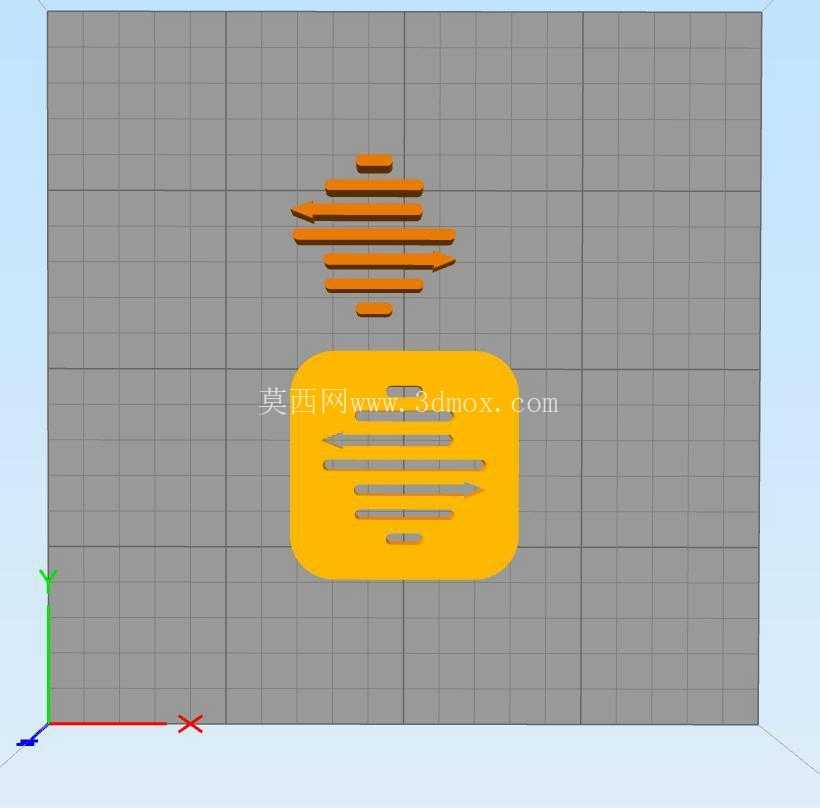

从功能特性上看，该结构采用对称式分层横条搭配双向箭头的造型，所有棱边都做了R0.8-R1.5mm的圆角过渡，没有尖锐直角，既避免了打印过程中出现应力集中导致的层间开裂问题，也能让日常摆放、拿取时不会划伤接触面或者手部。结构整体为等厚实体设计，内部没有做镂空减重，放置在桌面时自重足够，作为纸镇使用时可以稳定压住A4幅面的打印图纸，不会被普通空调气流或者翻阅动作带移位。如果是和外标配合做双喷头双色打印，这个内图标结构的安装定位基准做在中心位置，和外标的内凹定位槽间隙控制在0.2mm，打印完成后可以直接卡入外标对应位置，不需要额外做粘接处理，依靠过盈配合就能实现牢固连接，双色拼接后的视觉层次感更突出。

设计思路上，最初的方案是做平面浮雕式的标识，但实际打样后发现平面浮雕的视觉辨识度不足，尤其是侧视角度下几乎看不到品牌元素，因此调整为分层错落的立体结构：中心横向贯穿的箭头结构做0.5mm的抬升，上下对称分布的短横条依次做阶梯式高度差，最高处和最低处的高度差控制在8mm，既保证了各个角度都能识别到标识的造型元素，也不会因为高度差过大导致打印时需要添加大量支撑，增加后处理工作量。所有横向条的宽度统一为6mm，长度按照视觉权重做对称分布，中心贯穿的箭头长度最长，向上下两侧依次递减，整体视觉重心稳定，不会出现头重脚轻的观感。

从安装边界和尺寸适配来看，该结构如果是作为独立纸镇使用，整体外轮廓控制在80mm×80mm×12mm的范围内，底部做了整面的平面处理，平面度公差控制在0.1mm以内，放置在玻璃、木质桌面时不会出现晃动。如果是作为嵌入件安装到展示墙或者展台面板上，对应的安装开孔尺寸只需要按照外轮廓预留0.3mm的安装间隙即可，结构本身没有向外突出的安装卡扣，安装时可以采用背胶或者嵌入式压合的方式固定，不需要额外设计连接结构。如果是做缩小比例的钥匙扣配件，可以将整体尺寸等比例缩小到原尺寸的1/3到1/7，缩小后所有结构的最小壁厚仍然保持在1.2mm以上，满足FDM打印的最小壁厚要求，不会出现打印断料、结构脆弱易断的问题。

实际打印验证过程中，采用PLA材质打印时不需要添加支撑，所有悬空结构的倾斜角度都大于45度，层厚设置为0.2mm时，表面层纹细腻，简单打磨后就可以做上色处理；如果采用树脂光固化打印，细节还原度更高，表面可以直接做抛光、电镀处理，作为高端商务纪念摆件使用。结构本身没有运动部件，属于静态展示类结构，不需要考虑装配公差、运动干涉等问题，核心设计点都围绕打印工艺适配、视觉识别效果、实际使用稳定性三个维度展开，既满足了品牌视觉传达的需求，也兼顾了不同加工工艺的落地可行性，不管是个人爱好者桌面打印制作，还是小批量文创产品生产，都能直接适配对应的工艺参数，不需要做额外的结构调整。
