Caipirinha2长距数传模块天线固定基座

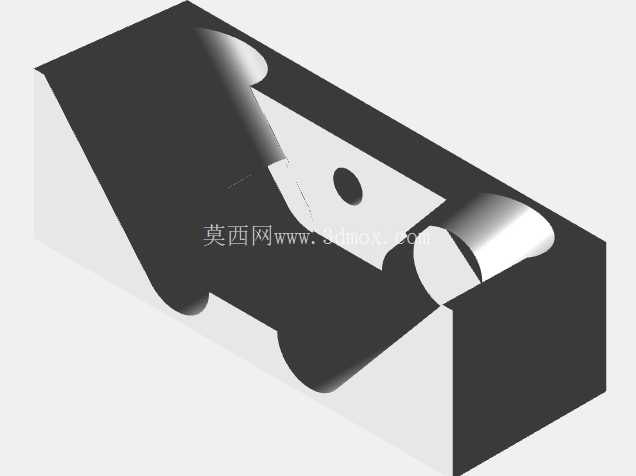

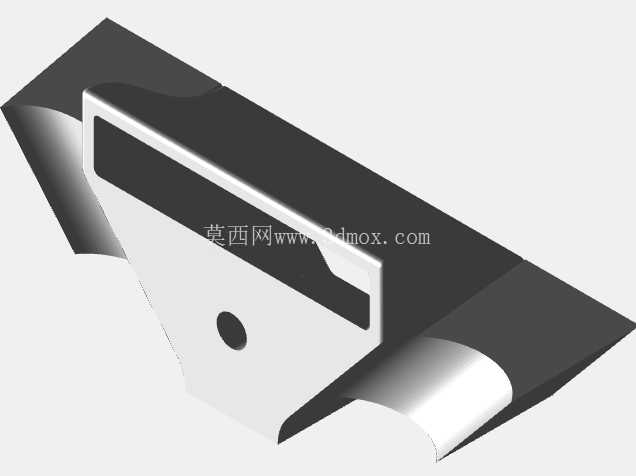

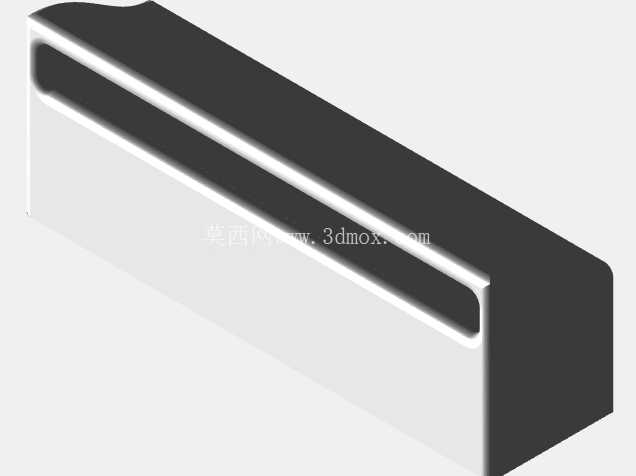

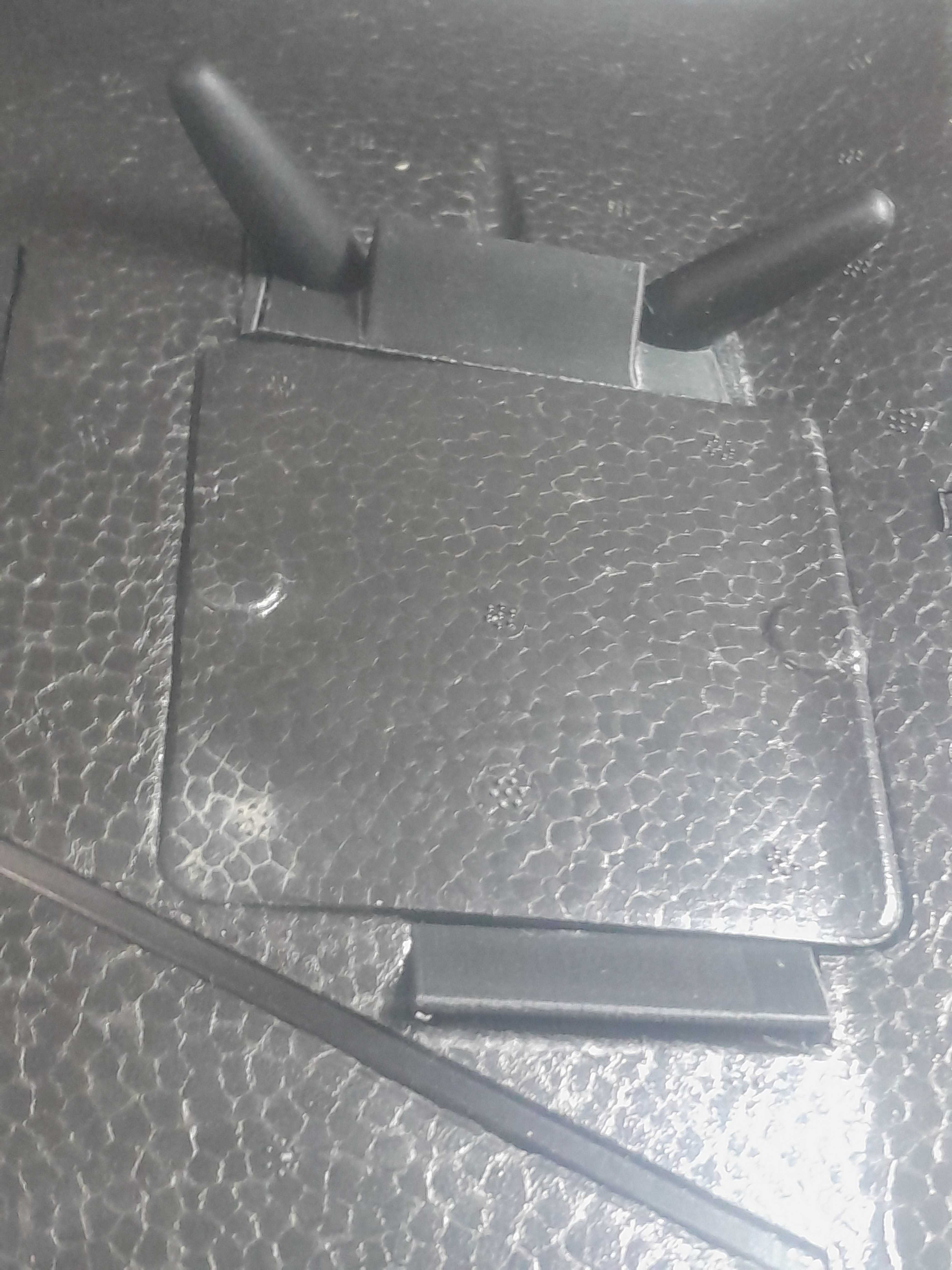

　　这款固定基座主要适配RFD900与RFD868两款长距数传模块，在穿越机、小型无人机机载数传改装场景中应用较多，同时兼顾了模块安装位的进气散热需求，解决了原有装机方案中天线易磕碰、模块散热不足、走线杂乱的常见问题。从结构设计来看，基座整体采用下沉式嵌装结构，安装后模块主体嵌入机身板材的开槽内，仅保留散热鳍片与接线端露出，既降低了整机的迎风凸起高度，减少飞行过程中的风阻影响，也能避免模块在炸机、剐蹭时直接受外力冲击。基座两侧预留了标准棒状天线的安装卡位，卡位角度与模块天线接口完全对齐，安装时无需额外弯折天线馈线，避免馈线折损导致的信号衰减问题，天线伸出基座后与机身外壳保持合理间隙，不会在飞行震动中与外壳摩擦磨损天线外皮。

　　基座底部预留了规整的走线槽，模块的电源、信号连接线可以顺着走线槽排布引出，槽体宽度刚好容纳3根不同线径的杜邦线，走线后不会出现线缆翘起干扰螺旋桨的问题，也方便装机时整理线束，减少多余的扎带固定点。安装固定方面，基座设计了4个M3规格的黄铜热熔嵌件安装位，热熔嵌件预先压入基座的安装柱内，相比直接在塑料件上攻丝的固定方式，反复拆装也不会出现滑牙问题，安装柱的高度经过精确核算，安装后基座底面与机身碳板之间留有0.8mm的间隙，避免安装时压紧过度导致基座变形挤压模块引脚。

　　进气口的设计集成在基座的模块贴合面周边，开设了多道倾斜的通风槽，飞行时迎面气流可以顺着通风槽直接吹过模块底部的散热鳍片，带走模块长时间高功率发射产生的热量，避免数传模块因过热出现功率下降、丢包率升高的问题，通风槽的倾斜角度经过优化，不会让气流直吹模块的接线引脚，减少高空低温环境下引脚结露短路的风险。从安装边界来看，基座整体的外轮廓尺寸适配常用的4寸穿越机机身顶板开槽尺寸，开槽尺寸公差控制在±0.1mm，嵌装后基座边缘与机身开槽的间隙均匀，不会出现晃动异响，天线卡位的中心距与RFD900/RFD868模块的两个天线接口中心距完全匹配，安装后天线与接口保持同轴，不会对接口产生侧向的拉扯应力。

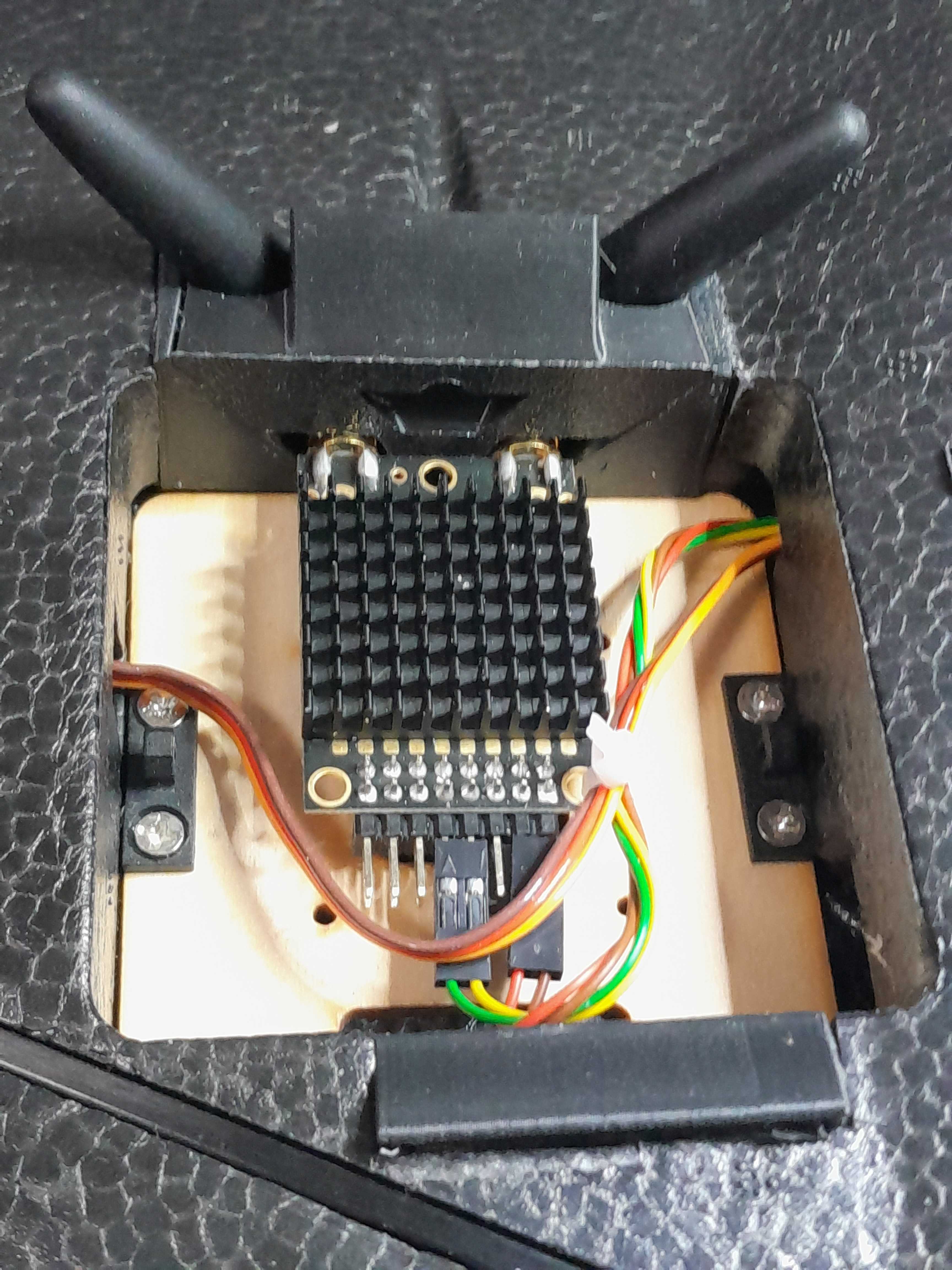

　　基座的模块承载面做了0.2mm的下沉台阶，模块放置后刚好与台阶面贴合，不需要额外添加缓冲泡棉就能限制模块的横向位移，配合顶部的压条可以完全固定模块，即使在大机动飞行的强震动环境下，模块也不会出现移位松动的问题。在实际装机测试中，这款基座可以兼容原版RFD900、RFD868模块以及同尺寸的第三方兼容数传模块，不需要对模块本身做任何打磨修改，接线端的预留空间足够插拔杜邦线，后期维护更换模块时不需要完全拆下基座，只需要松开顶部压条就能取出模块，维护操作十分便捷。基座的材质选用耐温的工程塑料，能够适应数传模块工作时的表面温度，不会出现高温软化变形的问题，表面做了哑光处理，不会反射光线干扰飞控的视觉定位系统。
