可折叠低趴式平板拖车结构设计方案

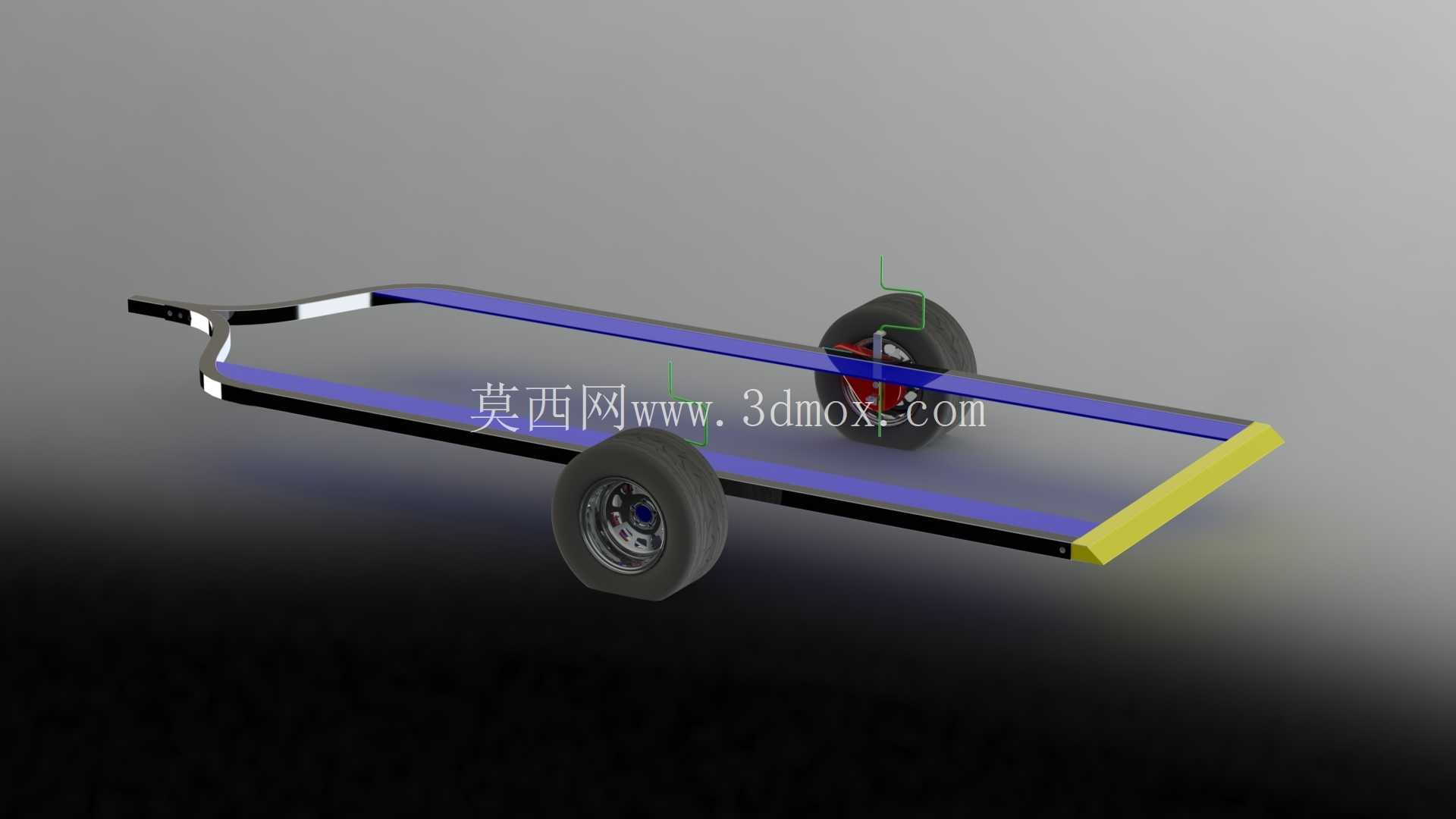

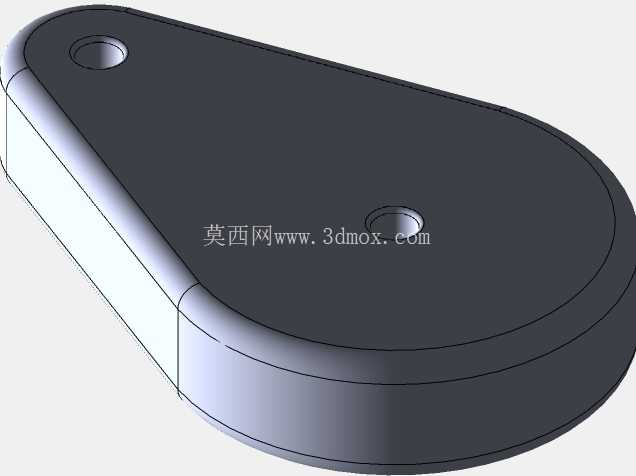

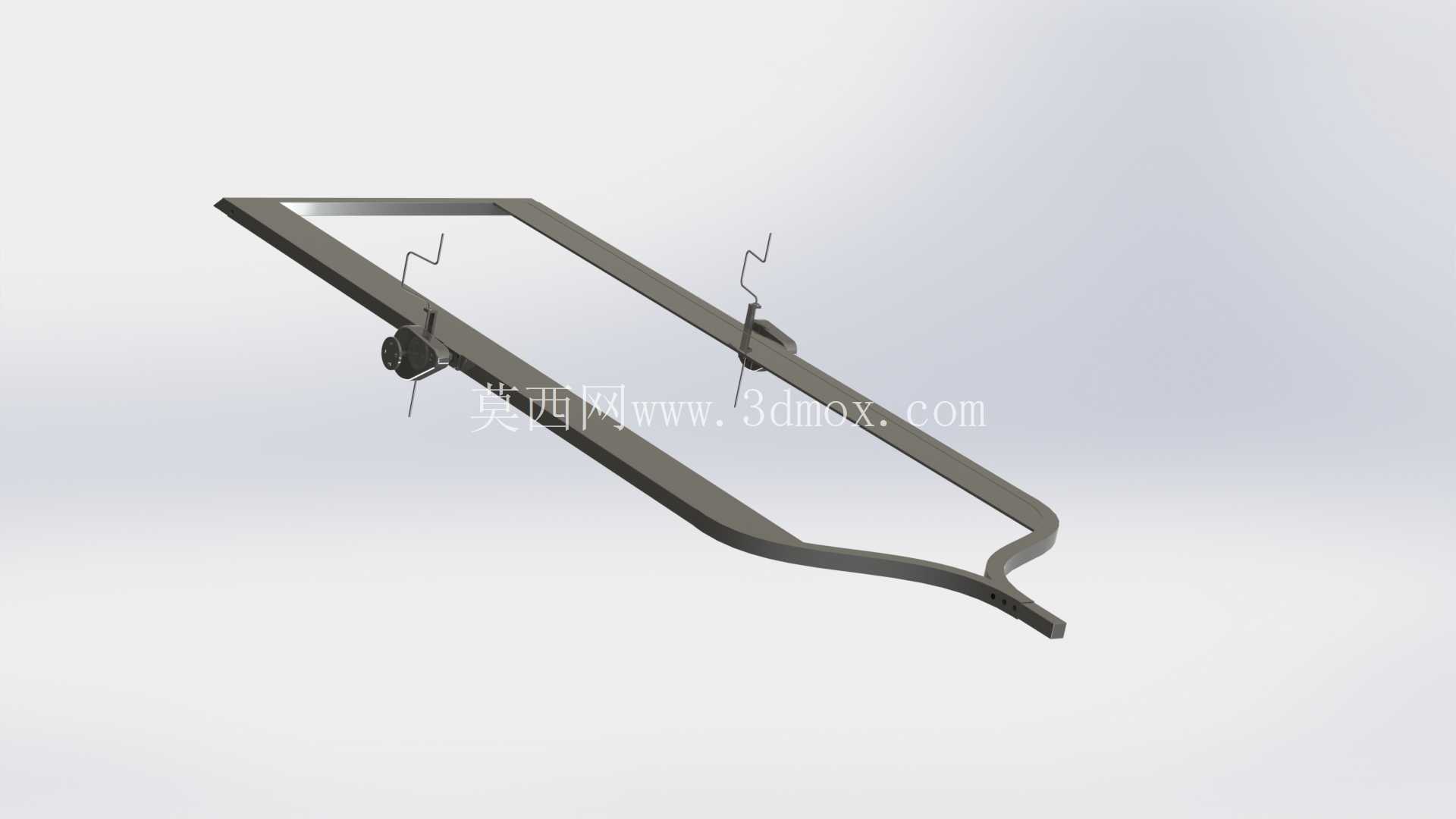

这款轮式平板承载装置的设计初衷，是解决车辆底盘维修作业时，传统固定式拖车无法贴近地面、难以承托低底盘车辆，以及闲置状态下占用仓储空间过大的痛点。从结构逻辑来看，整套装置的核心运动副集中在中部的曲柄摆臂悬架组，两组曲柄同步转动时，会带动摆臂悬架完成整体升降动作：当曲柄转动至低位行程段时，整个承载平板的上表面高度会降至与地面间隙不足50mm，此时无需额外坡道辅助，待维修车辆可直接驶上平板台面，避免了传统拖车需要搭板、牵引车辆对位耗时久的问题；当曲柄转动至高位行程段时，平板整体抬升，离地间隙达到常规维修作业所需的350mm以上，维修人员可直接进入车辆底部开展底盘检修、部件更换等作业，无需额外搭配举升设备，适配快修门店的户外救援、简易工位作业场景。

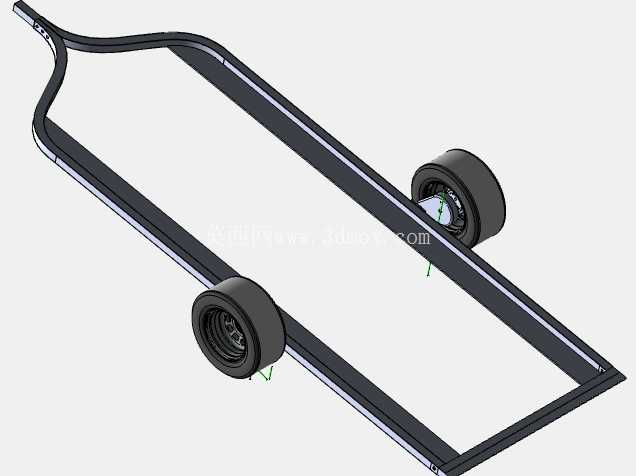

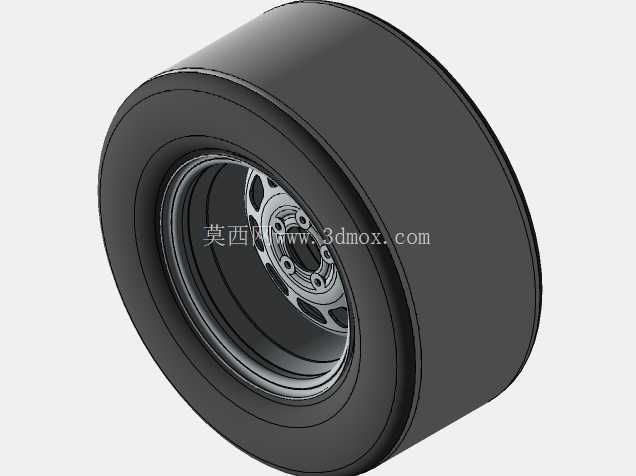

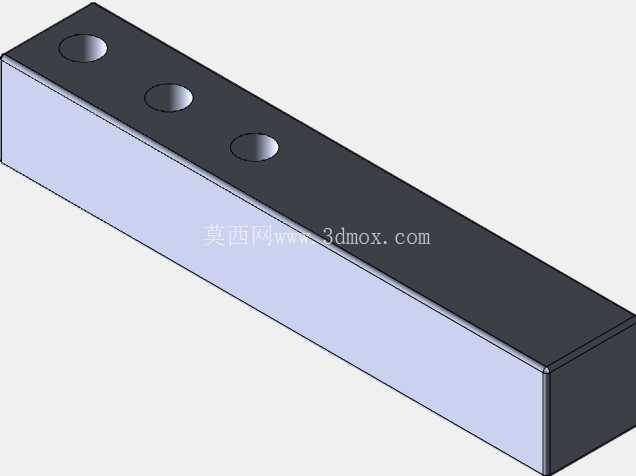

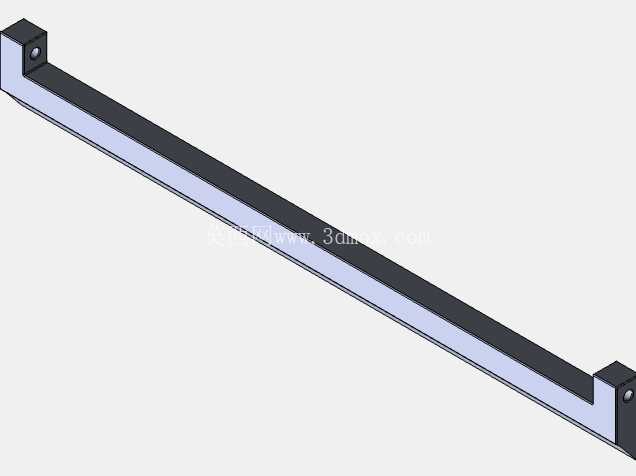

承载台面采用分段铰接式轨道结构，前后两段轨道通过中部的铰接销轴连接，尾部设置有螺栓支撑定位件，当装置处于收纳状态时，可拆除尾部定位螺栓，将后段轨道沿铰接轴翻转叠合在前段轨道上方，整体收纳长度仅为展开状态的60%，可轻松塞入维修工位的货架下方、工具车旁的闲置空隙，也可适配平板包装的运输要求，降低跨区域转运时的物流装载空间占用。行走机构采用两组实心橡胶脚轮，前轮为定向轮、后轮为带转向功能的万向轮？不对，从结构布局来看，两组轮组均安装在摆臂悬架的末端轴座上，轮轴与摆臂采用过盈配合加防松卡簧定位，轮辋采用冲压钢板材质，单轮额定承载达到500kg，整套装置额定承载可覆盖常规家用轿车、轻型新能源代步车的整备质量范围。

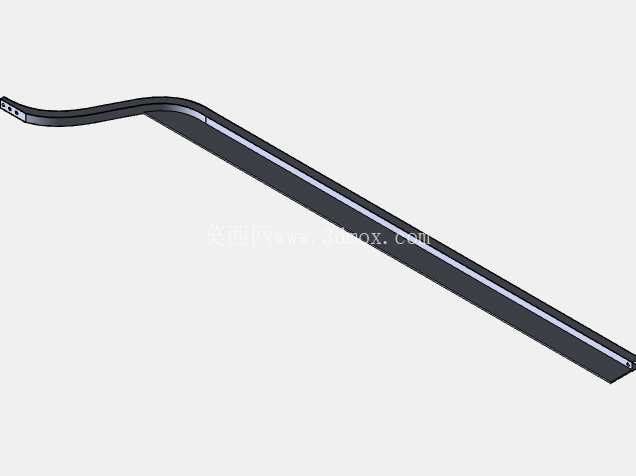

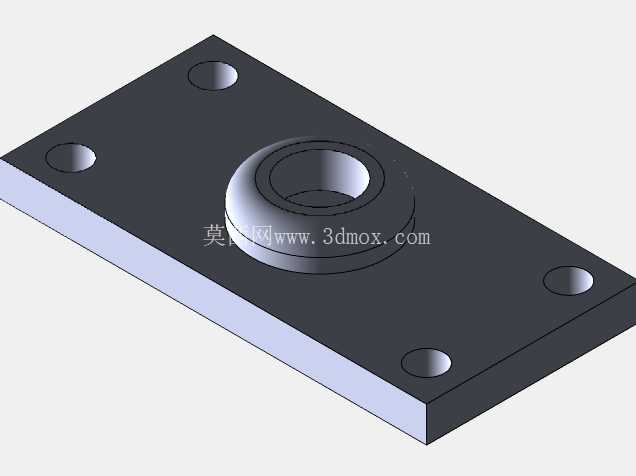

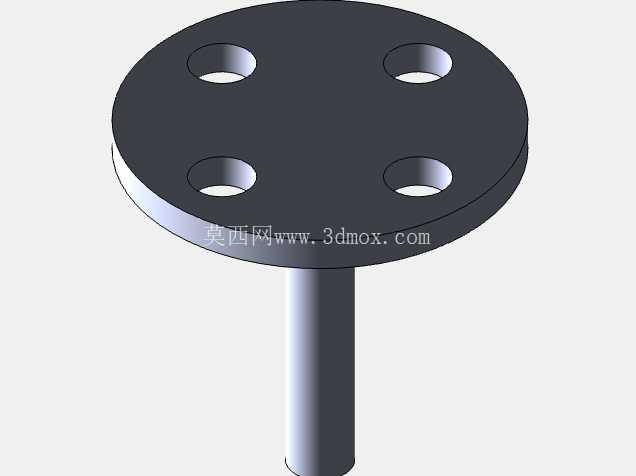

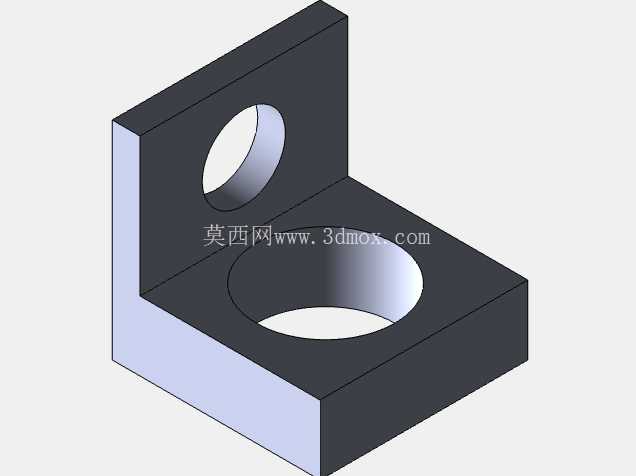

挂接结构设置在装置前端，采用标准拖车挂钩尺寸，挂接座上预留有两个M12的螺栓固定孔，当需要将该平板装置与牵引车辆连接时，可通过螺栓将挂接座与牵引端的挂钩杆刚性连接，此时摆臂悬架的升降动作不会影响挂接处的连接强度，牵引行驶过程中平板保持稳定的离地高度，不会出现剐蹭地面的情况。设计过程中特意考虑了结构的冗余强度，承载台面的主纵梁采用矩形空心型钢焊接而成，台面铺设有防滑耐磨的高分子衬板，避免车辆驶上时出现轮胎打滑、漆面剐蹭的问题；铰接位置的销轴采用45号钢调质处理，表面做镀锌防锈处理，可承受频繁折叠、升降动作带来的交变载荷，减少长期使用后的铰接间隙过大问题。

从安装边界来看，整套装置展开后的总长度约为2800mm，台面宽度约为1200mm，完全适配常规家用车的轮距范围，不会出现车轮超出台面边缘的情况；折叠后的总长度约为1700mm，宽度保持1200mm，高度仅为220mm，可直接平放在地面作为临时置物平台使用，也可竖直靠在墙面存放，进一步减少空间占用。在实际应用场景中，除了车辆维修作业场景外，该装置还可用于车间内重型零部件的短距离转运，当平板降至低位时，可直接将重型箱体、工装夹具推至台面上，抬升后即可推行转运，相比传统固定高度的平板推车，减少了人工抬升重物的劳动强度，降低搬运过程中的砸伤风险。

设计时也预留了后续的优化空间，比如可在曲柄转动位置加装锁止插销，当平板升降至目标高度后，插入插销即可锁定摆臂位置，避免作业过程中曲柄意外转动导致台面沉降；也可在台面两侧加装可翻转的限位挡块，车辆驶上台面后翻起挡块，可防止牵引转运过程中车辆出现滑移。整套结构没有复杂的液压、电控元件，全部采用纯机械结构实现升降、折叠功能，后期维护成本极低，仅需定期给铰接点、轮轴加注润滑脂即可保证长期顺畅运行，适合小型维修门店、个人改装爱好者、车间内部转运等多种场景使用，结构件大多采用标准型材加工，加工难度低，普通的机加工车间即可完成整套装置的制作，无需开模等高额前期投入。
