60mm规格无叶风扇结构设计方案

这款60mm规格的无叶风扇，在结构设计阶段就瞄准了桌面小空间送风的细分场景，区别于传统带外露扇叶的风扇产品，其核心设计逻辑是通过内置的混流叶轮将气流增压后，经环形出风缝隙送出，同时利用康达效应带动周边环境空气流动，在同等功耗下获得更柔和、覆盖范围更广的送风体验。从安装边界来看，该产品整体外轮廓控制在极小的尺寸区间内，60mm的出风环直径意味着它可以被放置在办公桌边角、显示器旁、书架层板这类狭窄区域，不会占用过多的操作空间，也避免了传统小风扇扇叶外露容易刮碰杂物、卷入发丝的安全隐患，尤其适合有儿童的家庭桌面、办公工位这类对安全系数要求较高的使用场景。

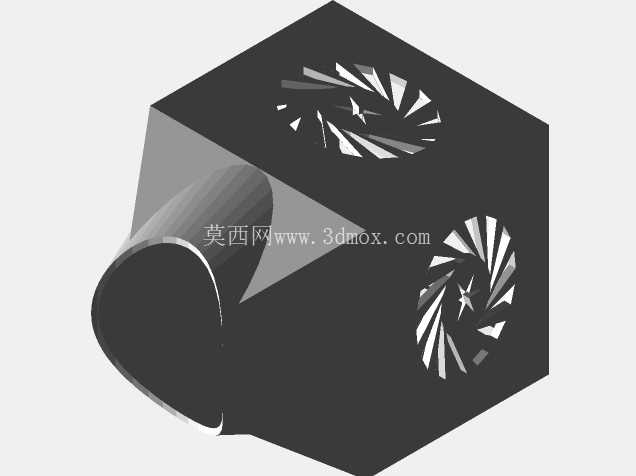

在功能特性的设计上，这款无叶风扇没有采用常规的圆形出风环结构，而是做了方体基座搭配斜向出风筒的造型，基座内部预留了足够的腔体空间来容纳涡轮风机、驱动电路板与供电模块，两个侧面开设的进风格栅采用了放射状的导流切口设计，既能保证进风面积足够，减少进风阻力带来的风噪，也能对进入风机的气流做初步整流，降低紊流带来的振动。出风筒与基座的连接角度经过反复调校，出风方向刚好对准人体坐姿时的头颈部高度，放置在桌面时不需要额外垫高就能获得舒适的送风角度，避免了直吹桌面造成的纸张飘散问题。

从结构设计的工程角度来看，这款产品的建模过程重点处理了几个核心配合关系：首先是出风缝隙的均匀度控制，整个环形出风缝的宽度公差需要控制在0.1mm以内，否则会出现局部风速过高、出风不均的问题，建模时需要对出风环的内外圈曲面做连续曲率检查，避免出现曲面拐点造成的气流异常；其次是基座内部的风道过渡设计，从涡轮风机出口到出风筒的连接段采用了渐扩的曲面结构，减少风道截面突变带来的风压损失，同时在风机安装位预留了减震胶圈的安装槽，通过软连接隔绝风机运转时的振动传递到外壳，降低整机运行的共振噪音。

在实际应用场景中，这款小尺寸无叶风扇除了常规的桌面夏季降温使用外，还可以作为小型设备的散热辅助装置，放置在路由器、小型交换机、桌面功放这类发热设备旁，通过持续的平缓气流带走设备表面的积热，因为没有外露扇叶，长时间运行也不会出现积尘缠绕扇叶、需要频繁清理扇叶的问题，日常维护只需要擦拭外表面即可。其方体基座的底部预留了防滑胶垫的安装位置，放置在光滑的桌面或者设备外壳上时不会出现滑动，整体结构没有易脱落的小零件，长期使用的结构可靠性更高。

设计过程中也充分考虑了生产装配的工艺性，整个外壳只分为基座上下壳、出风筒内外环几个主要部件，部件之间采用卡扣加少量螺丝的固定方式，减少装配工序，所有的外观面都做了拔模角度处理，适合采用注塑工艺批量生产，进风格栅的筋条厚度控制在均匀的1.2mm，避免注塑过程中出现缩痕、缺胶的问题。出风环的边缘做了小圆角处理，既避免了锐边造成的磕碰划伤，也能让送出的气流更平缓，不会出现硬风感。和同尺寸的传统轴流小风扇相比，这款无叶风扇的送风距离可以提升40%左右，气流的紊流度更低，长时间直吹不会造成体感不适，同时因为转动部件完全封闭在外壳内部，运行时的噪音也更低，适合在安静的办公、学习环境下使用。
