芭比屋配套连接结构件三维设计

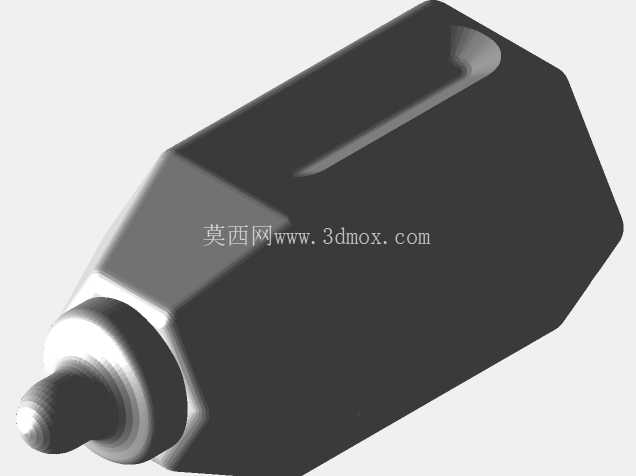

　　该结构件属于玩具装配体系中的定位连接部件，主要应用在拼装类娃娃屋的板块拼接场景中，承担相邻板材的对位锁合功能，实际使用时可将芭比屋的墙体、层板、装饰面板等独立构件快速拼接为整体，避免板块拼接后出现错位、松脱的问题，提升拼装完成后的结构稳定性。从结构设计逻辑来看，构件主体采用近似六棱台的块状主体结构，前端设置带阶梯限位的插接轴段，轴段做了渐变收窄处理，端部做圆弧导角，装配时可快速对准板材上的预制安装孔，无需额外对准调整即可完成插入动作；阶梯轴的轴肩位置可作为安装限位面，插入到位后轴肩与板材表面完全贴合，控制插接深度，避免插入过深顶伤板材表面装饰层，或是插入深度不足导致连接松动。

　　主体块的侧面做了内凹的弧形抠取槽，既可以在拆卸时提供手指施力的着力点，方便用户将构件从安装孔中拔出拆分，也能在注塑成型时减少材料堆积，避免厚壁位置出现缩痕、翘曲等成型缺陷，同时降低整体材料用量。主体块的非插接端做了斜切收边处理，装配后外露的边缘不会出现尖锐棱角，避免儿童使用过程中出现磕碰划伤的风险，符合玩具产品的安全设计要求。从安装边界来看，插接轴的直径与常规拼装板材的安装孔孔径采用间隙配合设计，单边间隙控制在0.1mm左右，既保证插拔过程顺畅无卡滞，又能避免配合间隙过大导致板块拼接后出现晃动；主体块的最大外轮廓尺寸小于板材拼接处的预留沉台尺寸，装配后主体块完全嵌入沉台内部，不会在板材表面形成凸起，保证芭比屋拼接完成后外观面平整，不会影响装饰件的粘贴与整体视觉效果。

　　在建模过程中，所有棱边均做了R0.3-R0.5mm的圆角处理，一方面消除锐边满足玩具安全标准，另一方面在模具开模时可减少应力集中，提升模具使用寿命，同时避免注塑件在棱边位置出现飞边、缺胶等成型问题。构件整体壁厚控制在1.2-1.8mm区间，壁厚过渡位置采用渐变斜面衔接，避免壁厚突变导致成型时出现缩水、气泡等缺陷，适合采用注塑工艺批量生产，也可通过3D打印进行小批量样件制作验证装配效果。实际装配验证中，该构件可适配3-5mm厚度的ABS、PVC等常见玩具板材，插接后可承受15N左右的横向拉力不松脱，完全满足娃娃屋日常拼装、拆卸反复使用的强度需求，多次插拔后插接轴不会出现明显磨损，连接性能保持稳定。
