适配2020型材的摄像头铰接安装固定座

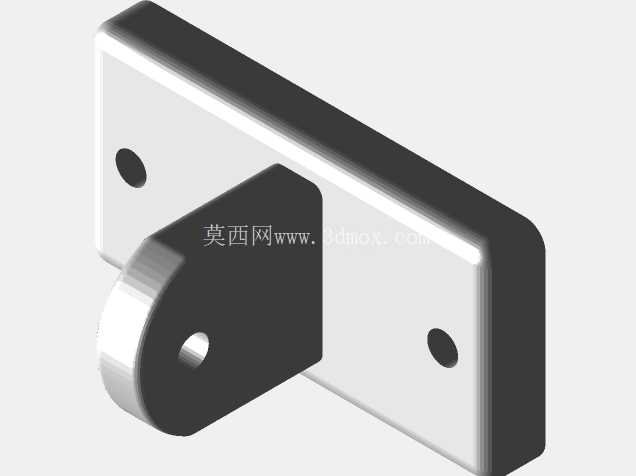

　　这款铰接式安装支座，核心是为小型视觉采集模块提供可调整角度的固定方案，在工业现场的视觉检测工位、小型设备的状态监控点位、桌面级实验装置的图像采集场景中都能适配。日常做小型设备改造时，经常遇到摄像头需要微调俯仰角度的需求，普通的固定式安装座一旦锁死就无法调整，每次换拍摄角度都要重新打孔对位，反复拆装不仅浪费工时，还容易因为多次攻丝造成型材安装孔滑牙，这款支座的铰接结构刚好解决了这个痛点。从结构设计来看，支座分为两个连接段，下段是与2020规格工业铝型材贴合的安装基面，基面做了与型材槽宽匹配的沉孔设计，安装时可以直接将T型螺母滑入型材槽内，螺栓穿过沉孔锁紧后，基面与型材表面完全贴合，不会出现局部翘曲的问题，避免长期受载后连接松动。

　　上段是摄像头安装位，采用带单铰接孔的耳板结构，两个耳板之间预留了足够的转动间隙，穿入铰接销轴后可以实现0到90度范围内的俯仰角度无级调整，调整到目标角度后锁紧销轴侧的紧定螺钉，就能完全固定角度，不会因为设备运行的轻微震动出现角度偏移。设计时特意将两个安装面做了垂直布局，下段贴合型材的水平面，上段的安装面在转动时始终保持与铰接轴平行，摄像头锁在上段安装面后，转动调整过程中不会出现左右偏摆，不需要反复校准画面水平度。安装边界方面，下段安装基面的轮廓尺寸刚好匹配2020型材的端面宽度，安装后不会超出型材侧边，不会和型材上安装的其他配件产生干涉；铰接转动的间隙控制在0.1毫米以内，既保证转动顺畅无卡滞，又不会出现旷量，避免摄像头画面抖动。

　　两个安装孔的孔位都做了倒角处理，安装螺栓时可以顺利导入，不会因为孔位边缘的毛刺造成螺栓卡滞，也能减少应力集中，避免长期受载后孔位边缘开裂。在实际应用场景里，这类支座除了固定摄像头，也可以用来固定小型光电传感器、小型补光灯这类需要调整照射角度的小型元件，铰接结构的阻尼力度经过匹配，锁紧后可以承载0.5千克以内的小型元件，不会出现低头滑落的问题。设计过程中特意规避了多余的突出结构，整体轮廓做了圆角过渡，没有尖锐的棱角，在设备旁操作调整时不会刮伤操作人员，也不会勾挂设备上的走线。

　　支座的壁厚做了均匀化处理，最薄的位置也有2.5毫米的厚度，采用常规的工程塑料打印或者铝合金切削加工都能满足强度要求，不需要做特殊的壁厚补强，加工时不需要特殊工装，普通的三轴设备就能完成加工，量产时的良率更容易控制。铰接孔的公差带选了H7的配合精度，和标准的圆柱销轴配合时，既不会因为间隙过大造成晃动，也不会因为过盈导致装配困难，现场安装时不需要额外修配，直接穿入销轴就能完成组装。在做设备布线时，支座的转角位置预留了走线的空隙，摄像头的连接线可以顺着铰接位置的空隙排布，不会因为转动支座夹伤线材，也不会让线材外露显得杂乱。对于经常做小型自动化设备改造、桌面级实验平台搭建的结构设计人员来说，这类标准化的铰接安装座可以直接调用，不需要每次都重新绘制铰接结构，能节省不少重复建模的时间，而且经过实际安装验证的孔位和配合尺寸，也能减少设计出错的概率，避免加工后出现安装不上、角度调整卡滞的问题。
