有限元分析用翼型流场模拟仿真构件

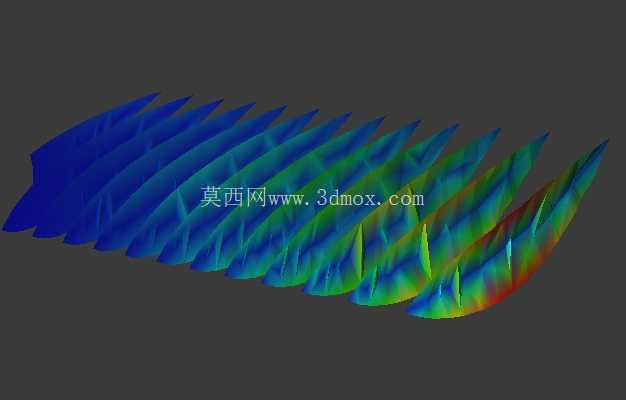

　　在流体力学与气动结构耦合的工程仿真环节中，这类翼型模拟构件的三维数模是开展前置验证的核心载体，日常的应用场景覆盖低速翼型气动特性验证、流场边界层分布观测、多工况下翼面载荷分布推演等方向，不管是教学场景下的有限元入门实操，还是工程前期的翼型选型预演，都能依托这类数模完成等值线云图的映射输出，直观呈现不同攻角、来流速度下翼面周边的压力梯度、流速分布变化。从实际用途来看，该构件并非直接用于量产加工的实体零件，而是为仿真流程提供标准化的几何载体，建模时完全贴合翼型的流线型曲面特征，沿翼展方向的连续曲面过渡严格遵循气动外形的曲率变化规律，没有多余的工艺倒角、安装孔位等实体加工特征，避免冗余几何元素干扰有限元网格划分的精度，减少网格畸变带来的仿真计算误差。

　　在功能特性层面，该数模的曲面连续性达到G2级别，翼型的前缘钝度、后缘收窄角度完全参照标准低速翼型的参数区间构建，能够支撑从层流到湍流过渡区间的流场计算需求，曲面的法向方向统一规整，在导入仿真软件进行布尔运算、流域抽取时不会出现面法向混乱、几何破面的问题，可直接对接网格划分模块完成结构化或非结构化网格的生成，大幅缩减仿真前处理的几何修复时间。设计思路上完全围绕仿真流程的实际需求展开，没有照搬实体加工零件的建模逻辑，刻意弱化了实体零件的壁厚、安装接口、加强筋等结构特征，保留翼型的核心气动外形轮廓，沿翼展方向的截面型线保持连续渐变，能够清晰呈现不同翼展位置处的截面气动特性差异，等值线映射后可以直观看到从翼根到翼梢的压力分布变化趋势，帮助仿真人员快速识别翼面的气流分离点位置、低压区分布范围，为后续的翼型优化调整提供直观的数据参照。

　　从外形尺寸与安装边界来看，该数模采用无量纲化的尺寸构建逻辑，翼型弦长设为单位1的基准尺寸，翼展方向的长度按照仿真计算的常规需求设置为5倍弦长，整体几何的外包络为规整的流线型长方体边界，在搭建仿真流域时可以直接按照常规的外流场计算域尺寸设置边界，即入口距翼型前缘5倍弦长、出口距翼型后缘10倍弦长、上下流域边界距翼型弦线位置5倍弦长，不需要额外调整几何的缩放比例就能匹配大部分通用仿真场景的计算域尺寸要求，几何的坐标原点设置在翼型前缘的弦线中点位置，和主流仿真软件的默认坐标基准对齐，导入后不需要额外调整坐标位置就能直接完成边界条件的加载，避免坐标偏移带来的流域设置错误。

　　在实际的仿真操作中，这类规整的翼型数模还能用于验证不同湍流模型的计算精度，对比不同网格密度下的仿真结果收敛性，对于刚接触有限元流体仿真的设计人员来说，这类无冗余特征的几何模型可以帮助其快速熟悉从几何导入、网格划分、边界条件设置到结果后处理的全流程操作，不需要在几何修复环节耗费过多精力，能够把更多注意力放在仿真参数的调试、结果数据的判读上。而在工程预研场景中，依托该数模完成的流场仿真结果，可以为后续实体翼型的结构设计提供初始的载荷输入数据，明确翼面不同位置的气动载荷大小，为后续的结构强度校核、翼型曲面优化提供基础的参照依据，减少后续实体样机测试的迭代次数，降低前期研发的试错成本。
