创想三维3D打印机外置毛线固定导向支架

在桌面级FDM3D打印的日常作业场景里，柔性耗材、毛线类特殊打印线材的顺畅送料一直是影响打印成品率的关键细节，不少用户在使用TPU、毛线类复合线材时，常因为料卷放置位置偏移、线材引出角度不对，出现送料卡顿、线材缠绕、送料阻力波动的问题，轻则导致打印层厚不均、表面出现拉丝瑕疵，重则直接触发断料停机，浪费打印耗材与前期作业时间。这款适配创想三维机型的毛线固定导向支架，正是针对这类实际作业痛点设计的外置辅助送料配件，从结构设计到安装适配都围绕桌面级3D打印机的实际使用边界做了针对性优化。

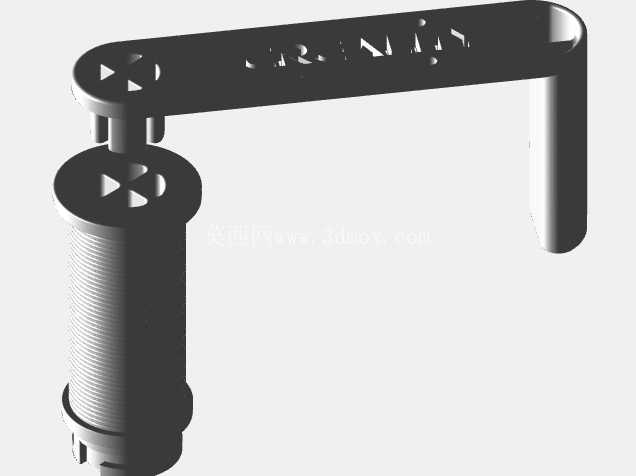

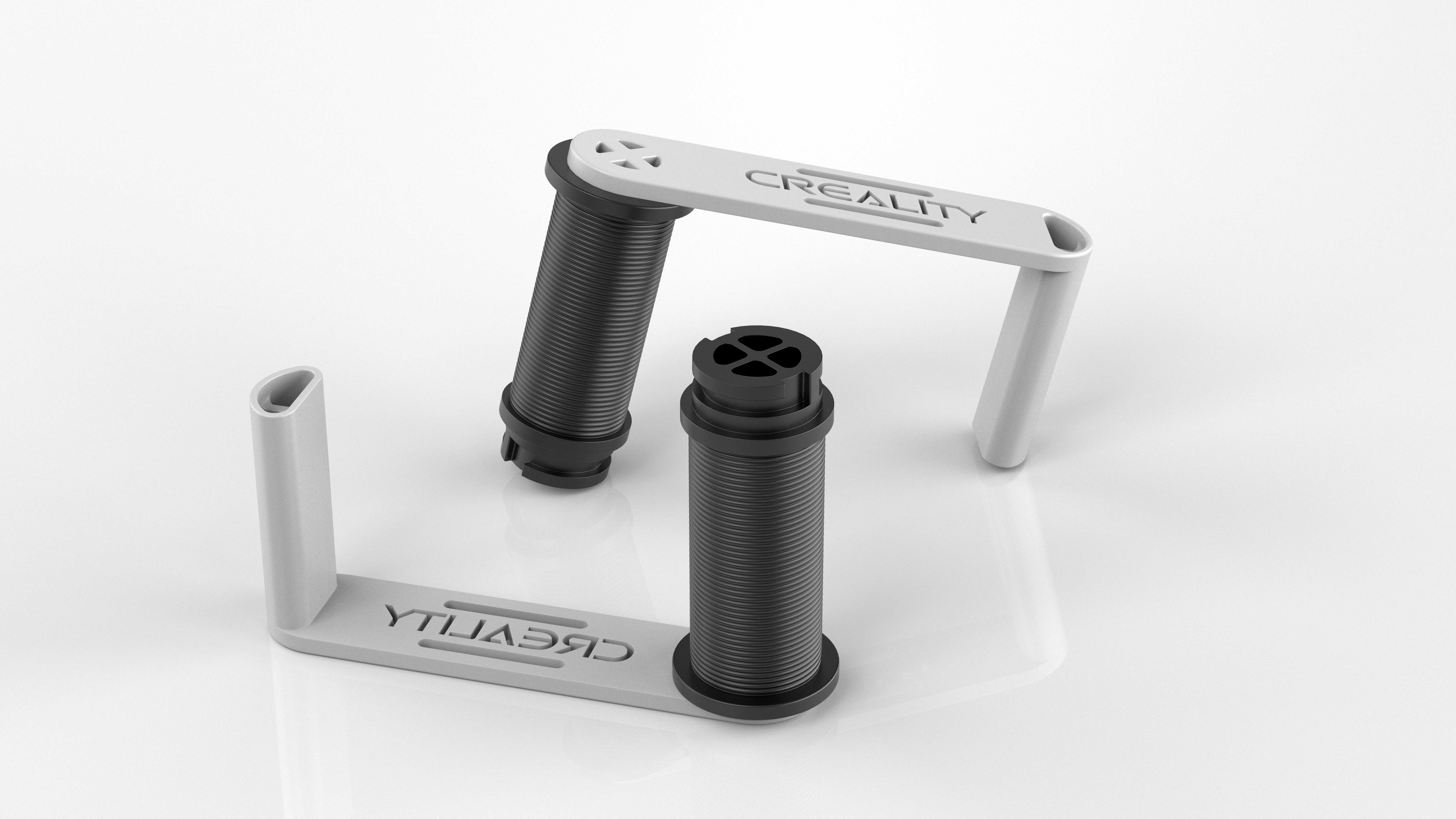

从结构功能来看，整个支架分为固定基座与导向臂两个核心功能部分，固定基座采用圆柱轴式设计，外径尺寸匹配常规1kg装料卷的内孔直径，能够直接承托标准规格的毛线料卷、柔性耗材卷，基座表面做了细微的滚花防滑处理，避免料卷在送料拉扯过程中出现径向打滑空转，同时基座的安装高度经过测算，刚好适配创想三维K1等主流桌面机型的顶部型材安装位，不会超出设备的原有外轮廓边界，安装后不会和打印机的龙门移动结构、挤出头运动路径产生干涉。导向臂采用悬臂式结构，从基座侧方水平延伸后做向下弯折处理，臂身开设的导向槽能够将从料卷引出的线材约束在固定路径内，不管料卷上的线材剩余量多少，引出线材的角度始终保持在挤出机进料口的最佳受力区间，大幅降低送料轮的牵引阻力波动，避免线材因为引出角度偏斜出现的弯折、打结问题。

设计思路上，这款支架没有采用多余的复杂结构，整体采用一体化成型的结构逻辑，减少了不必要的装配零件，用户不需要额外准备复杂的安装工具，只需要将基座固定在打印机顶部的预留安装位，再将料卷套入基座轴体即可完成部署，安装全程不需要对原有打印机的结构做打孔、改装，不会破坏设备的原有结构完整性。导向臂的长度经过反复调试，既保证了线材引出后的缓冲行程足够，能够抵消料卷转动时的惯性拉扯力，又不会因为臂身过长导致线材下垂剐蹭到打印机的运动部件，臂身的边缘全部做了圆角钝化处理，不会在送料过程中刮伤线材表面，避免线材表层的磨损碎屑进入挤出机造成堵头。

从实际应用场景来看，这款支架除了适配常规的PLA、ABS等硬质耗材，更针对毛线类柔性复合线材的送料特性做了优化，柔性线材本身抗弯折能力弱，一旦引出角度过小就容易出现折痕，导致送料时卡在送料轮处，导向臂的导向槽采用大圆弧过渡设计，线材经过导向槽时的弯曲半径大于线材的最小弯折半径，全程不会出现锐角弯折的情况，保证柔性线材能够顺畅送入挤出机。同时支架的整体承重能力经过验证，能够稳定承托1.5kg以内的料卷，不会因为料卷重量过大出现臂身变形、基座倾斜的问题，长期使用下结构稳定性足够，不需要频繁调整维护。在安装边界上，支架的整体横向伸出长度控制在120mm以内，竖向高度不超过打印机顶部轮廓80mm，即使是放在空间有限的桌面作业环境中，也不会占用过多额外空间，和周边的电脑、工具盒等作业物品不会产生位置冲突。

在细节处理上，基座的轴体顶部做了限位凸台设计，料卷套入后不会因为设备运行时的振动从轴体上方脱出，导向臂的末端做了喇叭口式的进线导向设计，用户更换料卷时不需要刻意对准孔位，只需要将线材顺着喇叭口送入导向槽即可完成穿线，大幅降低换料操作的复杂度。整个结构没有多余的装饰性设计，所有的结构特征都服务于送料稳定性的提升，不管是个人桌面3D打印工作室的日常使用，还是小型创客空间的多设备批量部署，都能够有效解决特殊线材送料不畅的问题，减少打印过程中的故障停机概率，提升整体打印作业的效率与成品率。
