RepRap系列3D打印机打印头线缆固定支架

　　在桌面级FDM 3D打印机的长期运维过程中，打印头区域的线缆损耗是极易被忽略却又直接影响设备稳定性的故障点。RepRap系列开源3D打印机的打印头集成了加热棒、热敏电阻、散热风扇等多组线缆，同时X轴运动过程中打印头会伴随步进电机的同步往复位移，常规的扎带固定方式很难兼顾线缆的活动余量与固定强度，长期往复弯折后很容易出现线芯断裂、绝缘层破损的问题，轻则导致温度检测失准、打印中断，重则可能引发加热头短路、主板烧毁的严重故障。这款线缆固定支架正是针对该类痛点设计的专用结构件，专门适配CLC（RepRap）机型的打印头安装位，可同时对打印头引出线缆与X轴步进电机的连接线进行规整固定。

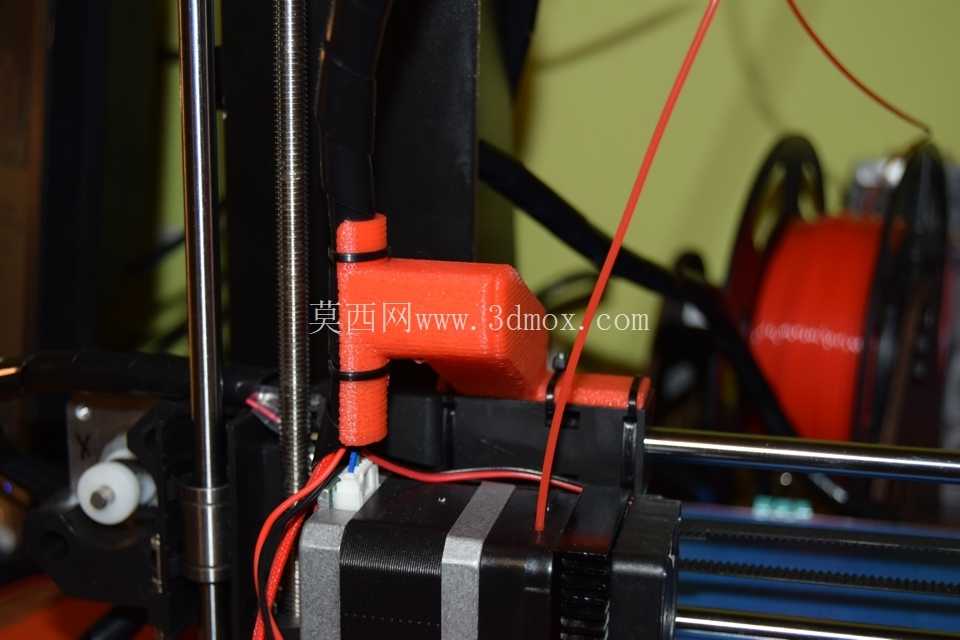

　　从结构设计来看，支架采用一体化L型承载结构，竖直段设置有与打印头安装座完全匹配的定位柱，无需额外打孔或改装原有设备结构，可直接卡入原有安装位完成固定，安装边界完全贴合原有打印头的型材轮廓，不会与X轴运动行程内的任何部件产生干涉。水平延伸的托臂设置有内凹的线缆走线槽，槽体宽度适配常规3D打印机所用的特氟龙包裹线缆外径，可同时容纳3-4组不同功能的线缆，走线槽边缘做了R2圆角过渡处理，避免长期摩擦割破线缆绝缘层。托臂末端设置有向上的限位挡边，可防止设备高速运动时线缆从槽内脱出，同时预留了扎带穿孔位，用户可根据实际走线需求用细扎带对线缆进行二次加固，兼顾固定可靠性与走线灵活性。

　　在实际使用场景中，该支架将线缆的弯折点从打印头运动根部转移到了托臂末端，大幅增加了线缆的弯曲半径，将原有运动过程中线缆的小角度反复弯折改为大弧度的自然摆动，从根源上降低了线缆金属疲劳断裂的概率。支架的整体壁厚设置为2.5mm，既保证了足够的结构强度，在打印头高速往复运动时不会产生共振形变，也不会因为壁厚过大增加不必要的重量，避免给X轴运动系统带来额外负载，影响打印精度。安装时仅需将支架竖直段的定位柱对准打印头安装座上的对应孔位推入即可完成定位，整个安装过程无需拆卸原有打印头的核心部件，也不需要额外的紧固件，运维人员可在几分钟内完成加装。针对不同批次RepRap机型的安装位尺寸公差，支架的定位柱做了0.2mm的尺寸负公差设计，既可以保证安装时的顺畅度，也能通过3D打印材料本身的轻微弹性实现过盈配合，长期使用不会出现松动移位的问题。走线槽的内部深度设置为6mm，可容纳带屏蔽层的电机线缆与多组细径信号线缆同时布设，不同功能的线缆可在槽内有序排布，避免线缆之间相互缠绕干扰信号传输，尤其是热敏电阻的弱信号线与加热棒的强电线缆可通过槽内的空间实现物理分隔，减少信号干扰导致的温度波动问题。

　　在设备长时间连续打印的场景下，打印头附近的环境温度通常会维持在40-60摄氏度，该支架的结构形态避免了与加热块的直接接触，安装位置距离加热块有足够的安全距离，不会因为长期高温烘烤出现材料形变的问题。同时支架的外露边缘全部做了倒角处理，没有尖锐棱角，操作人员在日常维护更换喷嘴、清理打印头残留耗材时不会被划伤。不同于通用型的线缆固定件，这款支架完全针对RepRap CLC机型的打印头结构做了适配，安装后不会遮挡打印头的散热风道，也不会影响自动调平传感器的探测行程，设备原有功能完全不受影响。对于经常进行长时间连续打印的用户而言，加装该支架可以大幅降低线缆故障导致的打印失败概率，减少因为线缆破损带来的备件更换成本，也能避免因为线路故障引发的安全隐患。
