三款镂空结构可穿戴表带结构设计方案

日常做穿戴类配件结构设计时，表带这类看似常规的零件，其实要兼顾的边界条件非常多，这次整理的三款不同结构的表带方案，都是围绕实际佩戴场景的痛点做的差异化设计。首先从安装边界来看，三款表带都适配标准22mm间距的表耳接口，端部的连接卡位做了统一的快拆生针槽位，不需要额外定制连接件，就能匹配市面上绝大多数常规表壳的安装位，安装时只需要对准表耳的针孔，压下生针卡入即可，不需要额外辅助工具，日常更换的操作门槛很低。

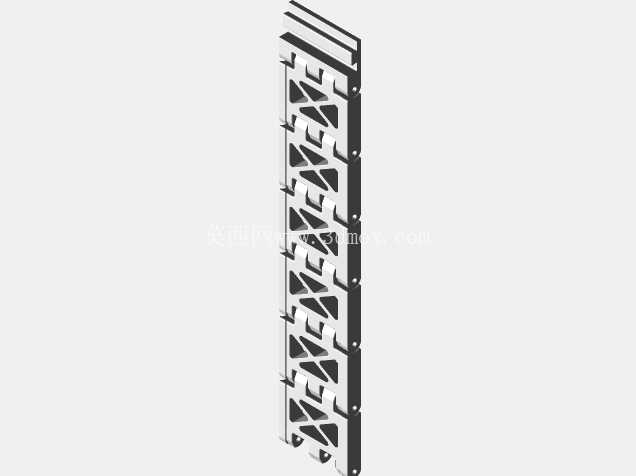

从实际使用场景出发，不同使用环境对表带的性能要求差异很大，比如运动场景下需要兼顾透气性和佩戴贴合度，商务场景需要兼顾外观质感和结构强度，日常通勤场景则需要平衡重量和耐用性，这三款结构就是分别对应这三类场景做的设计优化。第一款采用交错X型镂空的桁架式结构，这种结构的受力路径非常清晰，佩戴时拉扯表带的力会沿着X型的筋位分散到整个带身，不会在单个连接位出现应力集中，镂空的空隙占比达到42%，运动时皮肤表面的汗液可以快速通过空隙挥发，不会出现闷汗贴肤的问题，同时筋位的厚度做了1.2mm的等厚设计，既保证了弯折时的韧性，又不会因为筋位过薄出现佩戴时硌手的问题，带身的每一节连接位都做了0.15mm的转动间隙，弯折时可以完全贴合手腕的弧度，不会出现硬邦邦卡手腕的情况。

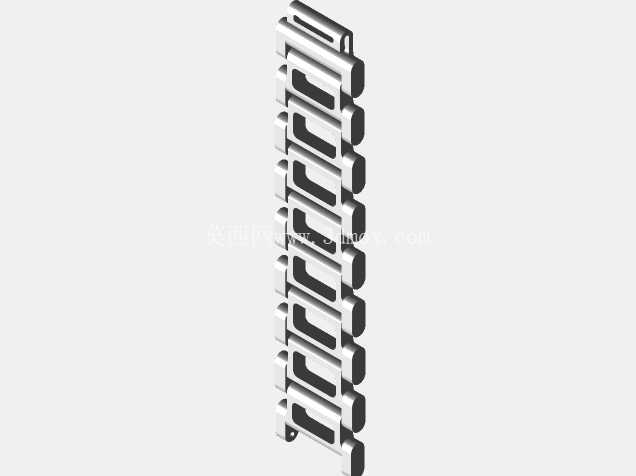

第二款采用分段式卡扣拼接结构，每一段带节都做了独立的定位凸台和凹槽，拼接后相邻带节之间的横向窜动量控制在0.1mm以内，不会因为长期佩戴出现带节松垮错位的问题，带身表面做了微弧的倒角处理，和皮肤接触的边缘全部做了R0.8的圆角，即使长时间佩戴也不会在手腕上压出明显的勒痕，这种结构的表带刚性比全镂空款稍高，更适合日常通勤或者偏正式的场合佩戴，带身的重量控制在18g以内，比同尺寸的金属表带轻60%左右，长时间佩戴不会有坠手的感觉。

第三款采用一体化的连续镂空格栅结构，带身没有额外的拼接零件，整体是一体化成型的结构，不存在拼接位松动断裂的风险，格栅的开孔方向顺着手腕弯折的方向排布，弯折时格栅的筋位会产生微小的弹性形变，贴合手腕的曲线，这种结构的抗疲劳性能更好，经过上万次的弯折测试后，筋位也不会出现发白断裂的问题，适合需要长期佩戴、频繁摘戴的使用场景。

设计过程中也充分考虑了不同加工工艺的适配性，三款结构都可以采用3D打印的方式做小批量的样件验证，也可以通过开模做批量生产，结构的拔模斜度都做了统一的1.5°设计，不需要做复杂的抽芯结构就能顺利脱模，生产的良率可以控制在比较高的水平。安装尺寸方面，三款表带的有效佩戴长度都覆盖了140mm到210mm的腕围范围，带身的宽度从端部的22mm平滑过渡到尾端的18mm，既保证了和表耳连接位的结构强度，又不会因为带身过宽导致佩戴时卡手腕。带身的厚度控制在2.8mm，弯折时的最小弯曲半径可以达到15mm，完全贴合普通人手腕的弯曲弧度，不会出现弯折后带身拱起不服帖的问题。

在细节设计上，每款表带的带孔位都做了0.2mm的沉台设计，表扣的插针插入后不会突出带身表面，避免佩戴时插针剐蹭衣物或者皮肤，带身的尾部做了15°的斜切处理，穿入表扣时可以更顺畅，不需要反复对准就能顺利穿入。和表耳连接的端部做了1.2mm的深度限位，安装后生针完全隐藏在带身的槽位内，不会外露影响外观，也不会因为生针突出刮花表壳的侧面。针对不同材质的适配性，结构的壁厚都做了等厚处理，不管是采用柔性树脂、尼龙还是金属粉末烧结的工艺，都不会因为壁厚不均出现成型缺陷，样件制作时不需要额外做结构调整就能直接加工。
