直插式红色封装电子元器件结构设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1146245
  • 直插式红色封装电子元器件结构设计
  • 直插式红色封装电子元器件结构设计
  • 直插式红色封装电子元器件结构设计
  • 直插式红色封装电子元器件结构设计
  • 直插式红色封装电子元器件结构设计
  • 直插式红色封装电子元器件结构设计
  • 直插式红色封装电子元器件结构设计
  • 直插式红色封装电子元器件结构设计
  • 直插式红色封装电子元器件结构设计

  这款直插式封装的电子元器件,主要面向民用消费电子、小型通讯终端的电路板焊接场景,适配常规波峰焊、手工焊两种装配工艺,在手持通讯设备、小型信号采集终端的主板上承担信号处理、线路转接的核心作用。从结构设计逻辑来看,整体采用长条形弧面壳体,上表面做微弧过渡处理,没有尖锐棱角,一方面是适配自动化插件机的送料轨道,避免卡料问题,另一方面在人工插件操作时,不会划伤操作人员的手套或手指,符合电子装配车间的人机工程要求。

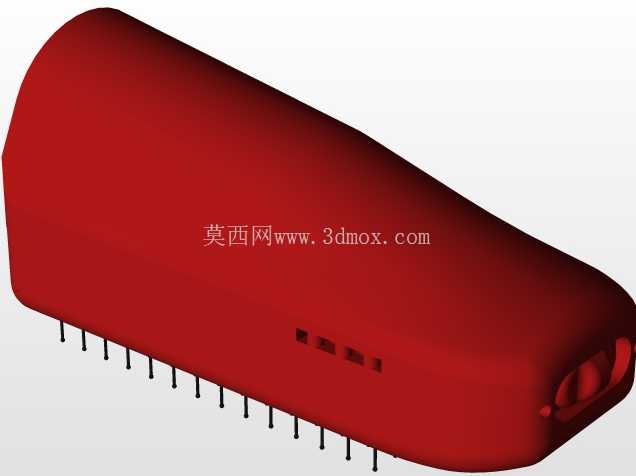

  壳体侧面预留的引脚采用等间距排布,引脚间距严格匹配通用PCB板的标准孔位网格,单根引脚的直径、伸出长度都经过焊接工艺验证,既保证波峰焊时焊锡能够充分浸润引脚与孔壁的间隙,又不会因为引脚过长导致剪脚工序残留毛刺,影响相邻线路的绝缘性能。壳体尾部的内凹结构是定位设计,插件时可以和PCB板上的丝印标识快速对位,防止插件方向装反导致的电路功能失效,同时内凹处的加强筋结构,能够提升壳体与引脚的结合强度,避免在焊接后受外力拉扯时出现引脚脱落、壳体开裂的问题。

  从安装边界来看,这款元件的整体宽度控制在常规双列直插元件的尺寸范围内,安装后在PCB板上占用的横向、纵向空间都经过测算,相邻元件的安全间距满足安规要求,不会出现高压爬电距离不足的问题,壳体的高度也适配常规通讯设备的内部壳体空间,不会和上盖的筋位产生干涉。设计过程中针对壳体的壁厚做了均匀化处理,整个外壳的壁厚差控制在0.2mm以内,不管是采用注塑工艺生产外壳,还是做灌封处理,都不会因为壁厚不均导致缩水、内应力开裂的问题。引脚的根部做了折弯应力释放设计,当PCB板受外力产生轻微形变时,应力会在折弯处被吸收,不会直接传递到壳体内部的芯片连接点,大幅降低虚焊、内部键合线断裂的失效概率。

  红色的壳体配色并非随意选择,一方面是在电路板众多黑色、灰色元件中能够快速识别,方便生产过程中的目视检查、维修时的元件定位,另一方面红色色母的耐温性能满足波峰焊260摄氏度的峰值温度要求,不会在焊接过程中出现壳体变色、表层融化的问题。在实际应用场景中,这类元件常被布置在通讯终端的信号输入端口附近,壳体的弧面设计不会对周边的信号走线产生电磁屏蔽的尖角效应,配合PCB板上的铺地设计,能够减少信号传输过程中的干扰。针对批量生产的需求,整个元件的外形适配主流的编带包装规格,可以直接搭载在高速插件机上进行自动化装配,不需要额外定制供料治具,能够有效降低生产线的换型成本。壳体表面的标识区域做了微磨砂处理,激光打标后的字符清晰度高,不会因为生产过程中的摩擦、后续使用中的积灰导致标识模糊,方便全生命周期的质量追溯。从结构可靠性角度出发,设计时模拟了-40摄氏度到85摄氏度的温度循环工况,壳体与引脚的热膨胀系数差值经过匹配,不会因为温度交变产生引脚与壳体之间的缝隙,避免潮气进入内部导致元件失效。
