0.96英寸SPI彩色液晶显示模块结构设计

在嵌入式开发、小型智能硬件的结构适配工作中，这类小尺寸SPI接口彩色液晶屏的三维结构建模，是外壳设计、整机装配环节里绕不开的基础工作。不同于并行接口的显示屏，SPI接口的屏幕仅需少量引脚即可完成通讯驱动，这一特性直接决定了模块本身的引脚布局与板型尺寸，也给结构设计带来了明确的约束边界。从实际应用场景来看，这类屏幕常被用在手持检测设备、迷你开发板扩展模块、小型桌面智能摆件、便携传感终端这类对安装空间有严格限制的产品上，很多时候整机留给显示部分的安装深度、板面开孔尺寸都需要完全贴合模块的实际外形，一旦建模时的尺寸出现偏差，要么屏幕无法嵌入外壳开孔，要么引脚位置和主板排针对不上，直接导致整机组装失败。

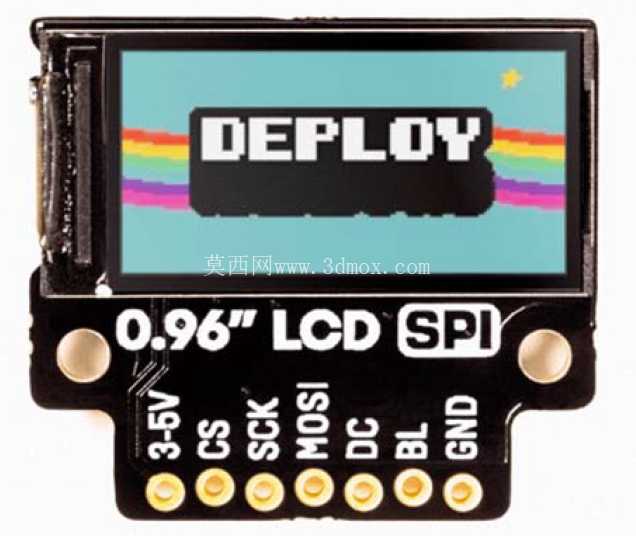

从功能特性上看，这款0.96英寸的彩色液晶屏分辨率为160×80，SPI通讯模式下可以满足简单的图形、字符、动态画面显示需求，不需要占用主控芯片过多的IO资源，板载的引脚已经明确标注了3-5V供电、CS片选、SCK时钟、MOSI数据、DC数据命令切换、BL背光控制、GND接地的功能定义，结构建模时需要完全还原这些引脚的位置、孔径与伸出长度，方便后续在整机装配时模拟排针连接的干涉情况，避免出现引脚和外壳筋位、主板其他元器件碰撞的问题。屏幕本身的显示区域是核心的对位基准，建模时需要把显示区的边界、黑边宽度、屏幕表面到PCB板的高度差都做精准还原，这样在做外壳的视窗开孔时，才能准确计算出视窗的大小、透明镜片的安装位置，保证装配后显示区域不会被外壳边框遮挡，同时也不会露出屏幕周边的PCB黑边影响外观。

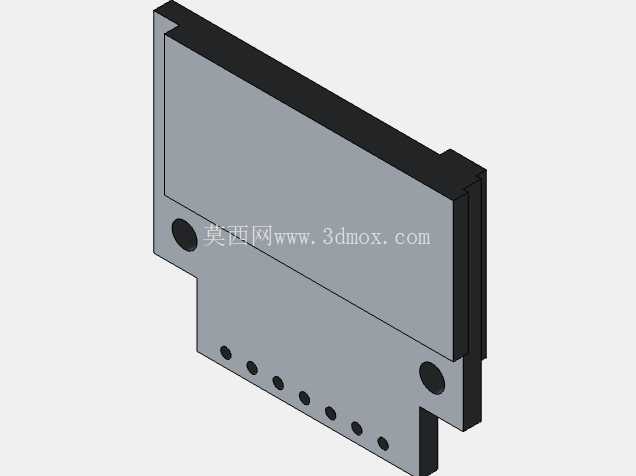

设计思路上，这类模块的建模首先要以PCB板的外形轮廓为基础基准，先确定板身的长宽尺寸、两个定位孔的中心距与孔径——这两个金属化定位孔是模块安装固定的核心结构，很多外壳设计里会通过铜柱或者卡扣卡在这两个孔位实现屏幕的固定，所以孔位的坐标精度、孔的沉台深度都需要和实物完全一致，否则固定时会出现屏幕偏移、高低不平的问题。其次要分层还原结构：最底层是PCB基板，要标注出板厚，然后是板上的排针焊盘、排针的高度，接着是LCD屏的本体厚度，屏幕和PCB之间的连接排线的弯折空间也不能忽略，很多新手建模时会漏掉排线的容纳空间，导致外壳装配时压到排线，轻则接触不良，重则直接压断排线造成屏幕报废。还有屏幕表面的偏光片层的厚度，虽然厚度很薄，但在做视窗镜片的贴合设计时，这个尺寸会影响镜片和屏幕之间的间隙设计，间隙过小容易磨花偏光片，间隙过大则会进灰或者出现显示反光的问题。

安装边界的考量上，首先要明确模块的总高度，也就是从排针最底端到屏幕最上表面的垂直距离，这个尺寸决定了整机外壳内部的纵向安装空间，对于超薄类的手持设备来说，每0.1mm的厚度压缩都需要精准的尺寸支撑。其次是板身四周的避让空间，模块侧边的排线座、焊接点的突出部分都需要在建模时体现，外壳内部的筋位不能和这些突出部分产生干涉，尤其是屏幕侧边的驱动COF部分，这部分结构比较脆弱，装配时不能受到挤压，所以建模时需要在这个位置预留足够的安全间隙，一般至少留出0.3mm的空隙，避免组装时压损驱动芯片导致屏幕花屏。另外背光部分的BL引脚对应的背光电路在PCB背面的元件高度也需要还原，很多人建模只做正面结构，忽略背面的元件突出，导致屏幕装到主板上时，背面的元件和主板上的电容电阻顶住，造成屏幕歪斜或者元件虚焊。

在实际的结构适配中，这类屏幕的安装方式通常有两种：一种是通过背面的排针直接插在主板的排母上，这时候建模需要模拟整个插装后的组合高度，计算屏幕正面到外壳视窗的距离；另一种是通过排线连接，屏幕单独固定在外壳前壳上，这时候两个定位孔的位置就成了核心的安装基准，需要配合卡扣或者热熔柱来实现固定，建模时要考虑热熔柱的直径、高度和定位孔的配合公差，保证热熔后能牢固固定屏幕，同时不会出现热熔胶溢出到显示区域的问题。还有屏幕的可视角度问题，虽然这属于屏幕的光学参数，但结构设计时也需要结合这个参数调整屏幕的安装倾角，比如手持设备的屏幕通常会和握持方向有一个小的倾角，这时候就需要根据屏幕的实际安装位置，在建模时调整固定结构的角度，保证用户正常握持时能看到最佳的显示效果。

很多工程师在做这类小屏幕的结构设计时，容易忽略静电防护的结构空间，其实这类SPI屏幕的金属边框部分需要预留接弹片的位置，方便和外壳的接地结构连接，释放静电，避免冬季干燥时静电打坏屏幕驱动，所以建模时也要把屏幕侧边的金属边框位置还原，预留出弹片的安装空间，保证弹片能和金属边框可靠接触，同时不会和其他结构产生干涉。另外屏幕的工作温度范围对应的结构选材也需要结合模型尺寸考虑，比如在低温环境下使用的设备，外壳的塑料件收缩率不能影响屏幕的固定，所以安装结构的配合公差需要适当放大，这些都需要基于精准的三维模型来做公差分析，确保不同环境下的装配可靠性。
