壁挂式人体红外感应开关结构设计

做智能家居配套传感部件的结构设计时，这类壁挂安装的人体运动感应装置是很常见的选型品类，核心是解决室内空间无人值守场景下的设备自动触发需求，比如走廊灯光自动点亮、玄关设备联动唤醒、储物间通风设备启停这类不需要人工手动操作的场景，相比传统手动开关，能避免接触传播病菌，也能减少人走后设备持续运行的能源浪费。

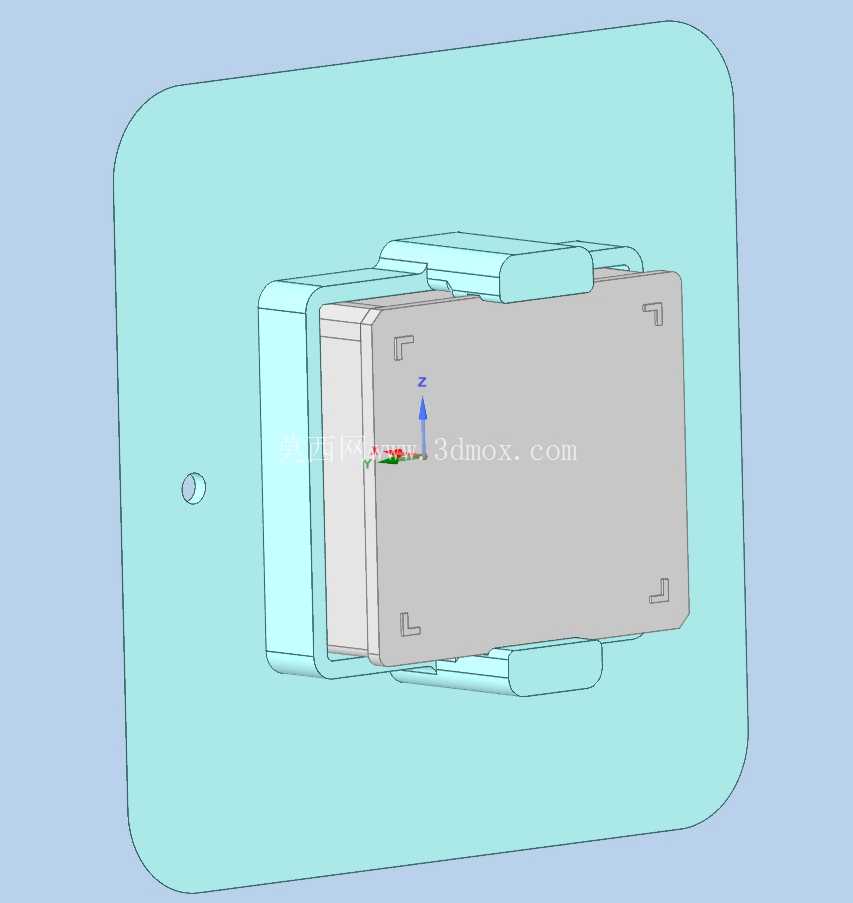

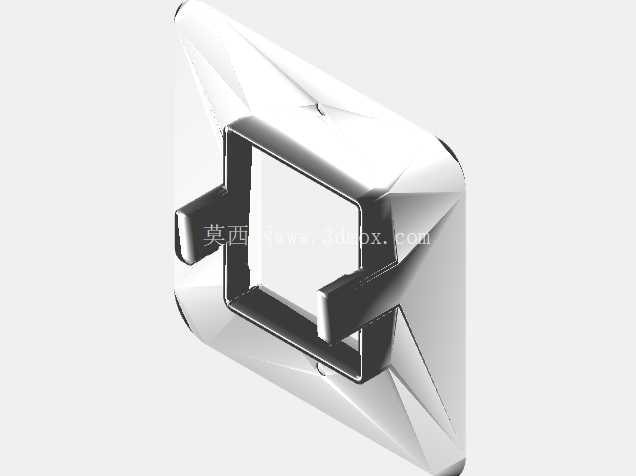

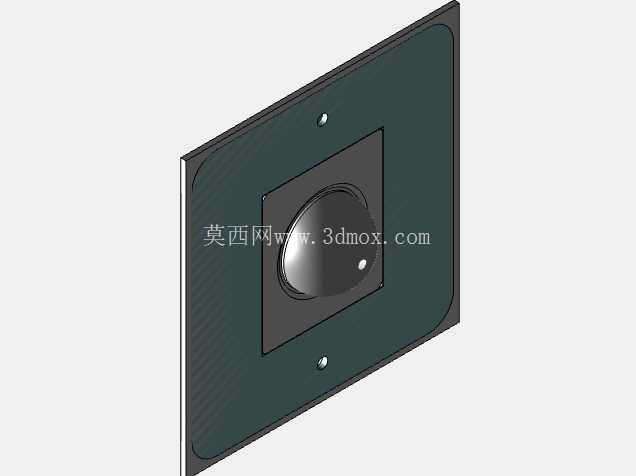

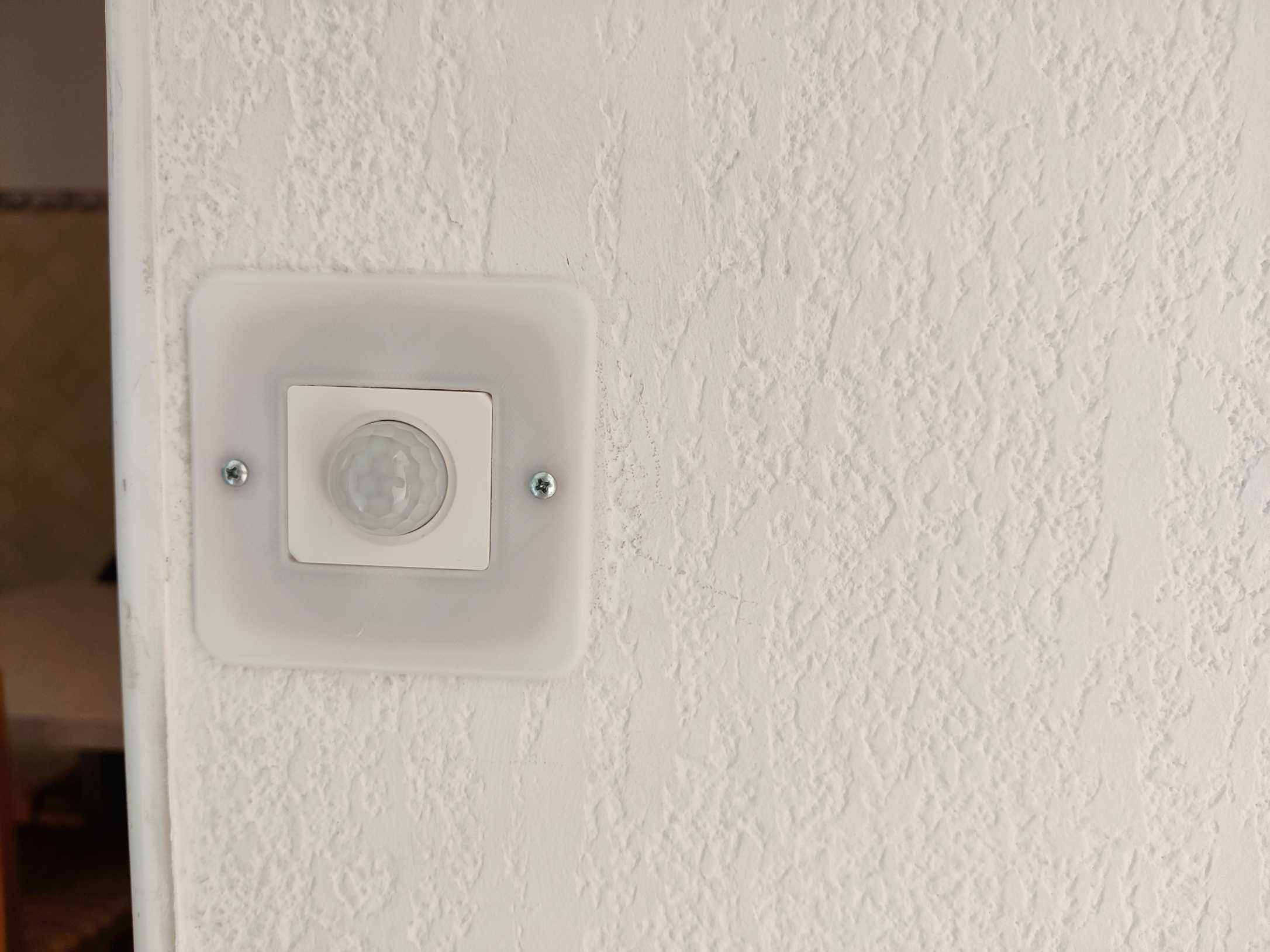

从实际安装边界来看，这类装置采用标准86型底盒适配设计，方形外框的安装孔距完全匹配国内通用的墙壁暗装底盒孔位，不需要额外在墙面开孔改造，直接替换原有普通墙壁开关即可完成部署，外框边缘做了微小的倒角过渡，安装后和墙面的贴合缝隙可以控制在0.5mm以内，不会出现积灰的卫生死角，外露的感应探头部分做了内凹设计，避免日常清洁擦拭时刮花菲涅尔透镜表面，影响感应灵敏度。

功能层面的结构设计围绕红外感应的有效范围做了针对性调整，探头的俯仰角度在结构上预留了15度的微调空间，安装后可以根据实际走廊或者房间的层高调整探测角度，避免探测范围出现盲区，比如层高2.8米的普通住宅场景，调整到水平向下10度左右的角度，就能覆盖正前方3到5米、扇形120度的探测区域，足够覆盖普通家庭走廊或者玄关的全部通行区域。电路部分的容纳腔在结构设计时做了分区，高压接线端和低压传感模块之间设置了隔离筋，避免接线时线头脱落触碰低压板造成元器件损坏，接线端子的位置预留了足够的操作空间，即使是暗盒内预留线较短的老旧装修场景，也能顺利完成接线操作，不需要额外接长导线。

外壳材质选用常规的阻燃ABS材料，表面做细磨砂纹理处理，既不会像亮面材质那样容易残留指纹，也能和常见的白色墙面装修风格匹配，固定螺丝采用隐藏式设计，安装完成后外盖可以扣合在底座上，完全遮挡固定螺丝，保证外观的整体性。感应探头前方的菲涅尔透镜采用卡扣式固定结构，后期如果透镜表面积灰影响灵敏度，可以直接撬开透镜盖进行清洁，不需要拆卸整个开关底座，维护操作十分简便。

在结构可靠性设计上，考虑到墙壁安装场景可能存在的凝露问题，外壳的拼接缝隙处做了错位挡边结构，避免墙面返潮时水汽顺着缝隙进入壳体内部造成电路短路，壳体内部的电路板安装柱做了加高处理，让电路板和壳体内壁保持2mm以上的间隙，即使有少量凝露附着在壳体内壁，也不会直接接触到电路板焊盘。按键部分（如果带手动强制开关功能）的按压行程设计在1.2mm，按压力度控制在1.5N左右，和普通墙壁开关的按压手感保持一致，用户使用时不会有明显的手感差异。

这类感应装置的实际应用场景不局限于家庭住宅，在写字楼的消防通道、公共卫生间、地下车库的辅助照明区域也有大量应用，结构设计时也考虑了公共场景的防破坏需求，外盖的卡扣结合力做了加强，普通人徒手很难撬开，必须借助专用的薄片工具才能拆卸，避免公共场景下被人为恶意损坏。同时整体的外形尺寸控制在86mm*86mm*12mm，突出墙面的厚度只有12mm，不会像部分外接式感应装置那样突出墙面过多，容易被过往的物体磕碰损坏。

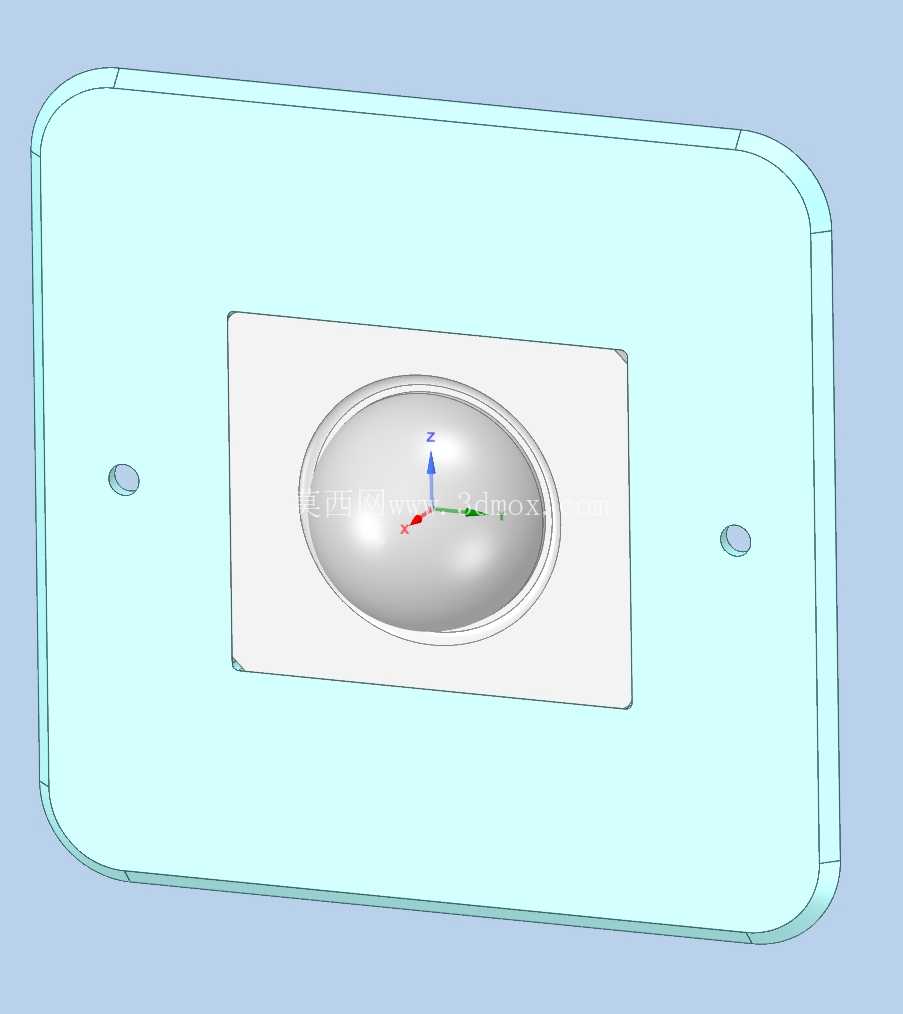

建模过程中需要重点关注安装孔位的同轴度，两个固定螺丝孔的中心距必须严格控制在60mm，和标准86底盒的孔位公差保持在±0.2mm以内，否则安装时会出现螺丝无法对准底盒螺孔的问题。感应探头的中心位置需要和外盖的开孔中心完全重合，偏差不能超过0.5mm，否则会遮挡菲涅尔透镜的探测范围，造成感应角度变小、灵敏度下降的问题。壳体的壁厚控制在1.8mm，既保证足够的结构强度，安装时拧螺丝不会造成壳体开裂，也不会因为壁厚过大导致外观面出现缩痕，影响表面质感。
