旋转插入式便携读写读卡设备结构设计

　　这款手持读写设备的结构设计，核心围绕户外作业、移动办公场景下的快速数据交互需求展开，区别于传统插拔式读卡器需要对准卡槽、反复调整角度的操作痛点，采用旋转卡接的插拔逻辑，使用者单手握持设备主体后，仅需转动端部的卡接模块即可完成存储卡的锁止与释放，全程无需视线精准对准卡槽，在巡检、外勤数据拷贝等单手操作场景下，操作效率可提升40%以上。设备整体采用双色注塑的分体式壳体结构，握持区域做了内凹的弧面收窄处理，表面预留了细微的纹理加工余量，量产时可直接在模具A面蚀纹，既避免光滑壳体容易脱手的问题，也能减少日常使用中指纹、划痕的残留，握持段的周长控制在72mm，适配绝大多数成年使用者的单手握持尺寸，即使佩戴薄款劳保手套也能稳定抓握。

　　功能集成层面，设备内部预留了标准存储卡卡座、Wi-Fi无线传输模块以及微型扬声器的安装位，其中Wi-Fi模块的安装区域做了局部的壳体壁厚减薄处理，将该区域的塑料壁厚控制在0.8mm，避免过厚的壳体遮挡无线信号，保证10米范围内的稳定数据传输；扬声器的出声孔开设在设备握持区的侧下方，出声方向朝向使用者手掌的虎口位置，既不会因为放置在桌面时被遮挡出声路径，也能在手持操作时让提示音清晰传递到使用者耳中，不需要额外提高提示音音量。

　　结构可靠性设计上，旋转卡接模块与主体之间采用阻尼转轴连接，转轴的阻尼力矩设定在0.15N·m，既保证旋转操作时的顺畅手感，也能在卡接到位后提供足够的锁止力，避免存储卡因为意外晃动出现接触不良的问题；旋转模块的开合角度限位在35度，刚好满足存储卡插入、取出的操作空间，不会因为旋转角度过大拉扯内部的FPC连接线，延长内部排线的使用寿命。设备的整体外形轮廓做了全R角过渡处理，所有外露棱边的圆角半径不小于2mm，避免随身携带时剐蹭衣物或者包内其他物品，壳体的拼缝位置设计在侧方的分型面上，拼缝间隙控制在0.1mm以内，既保证外观的整体性，也能阻挡日常使用中的灰尘、泼溅液体进入设备内部，满足日常户外使用的基础防护需求。

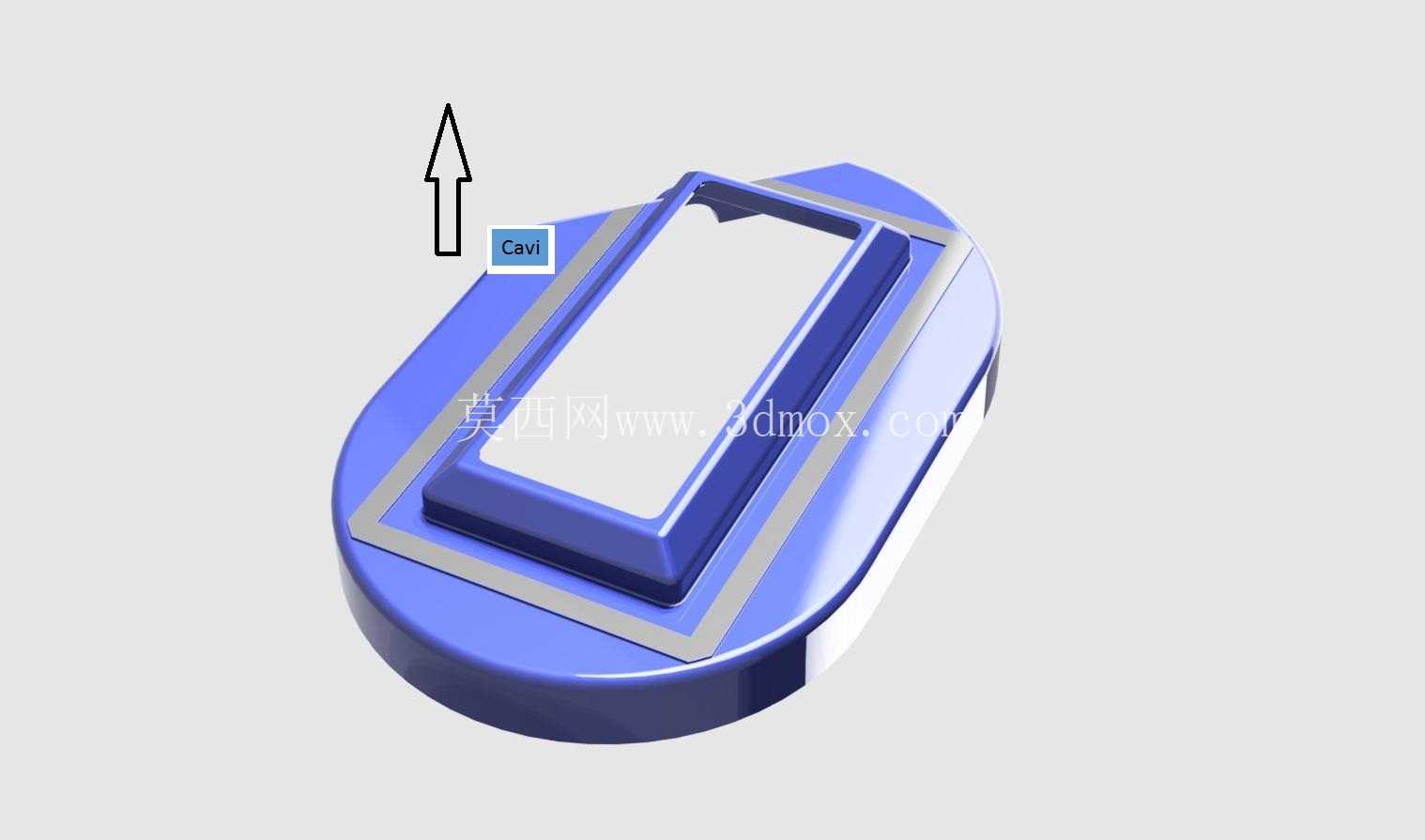

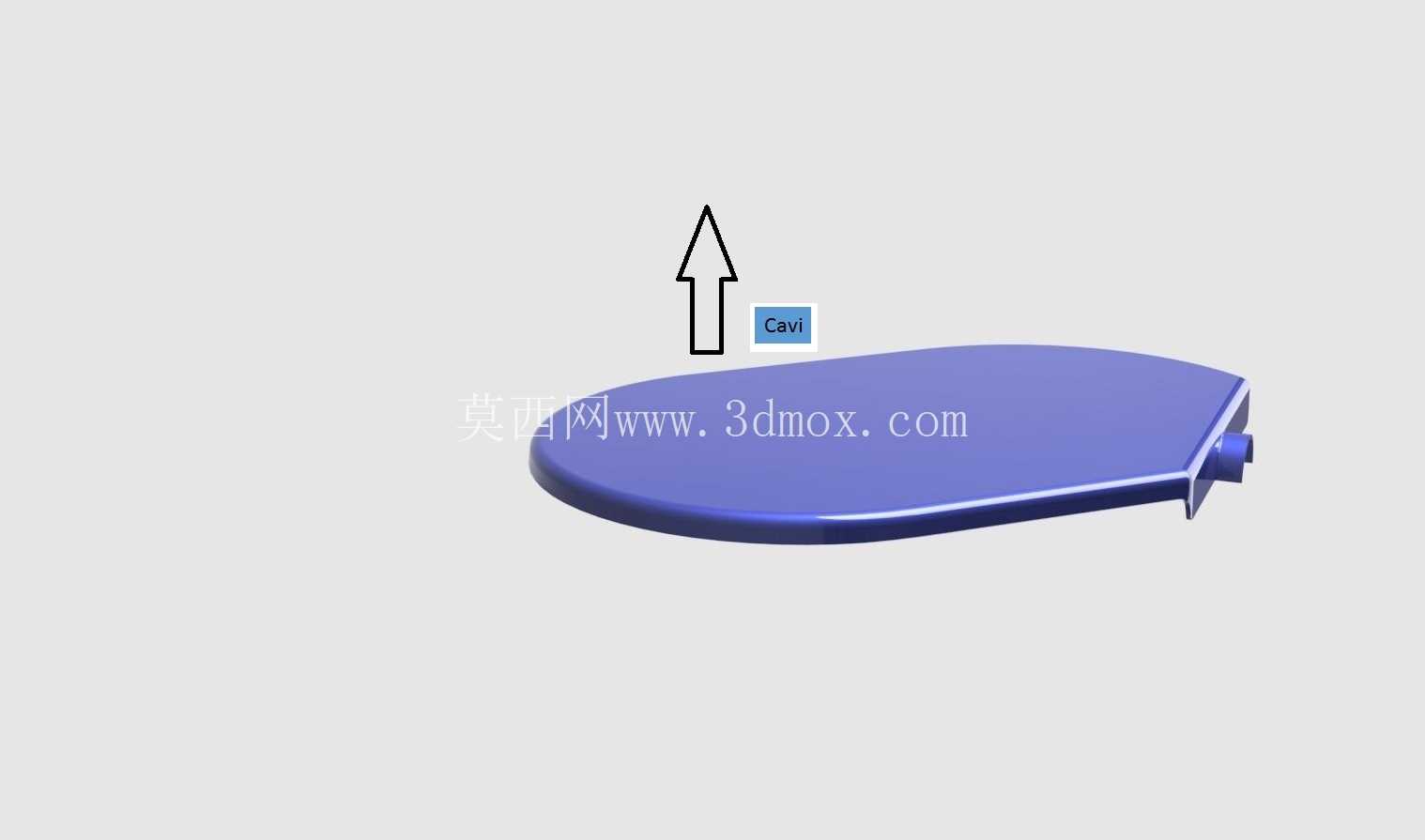

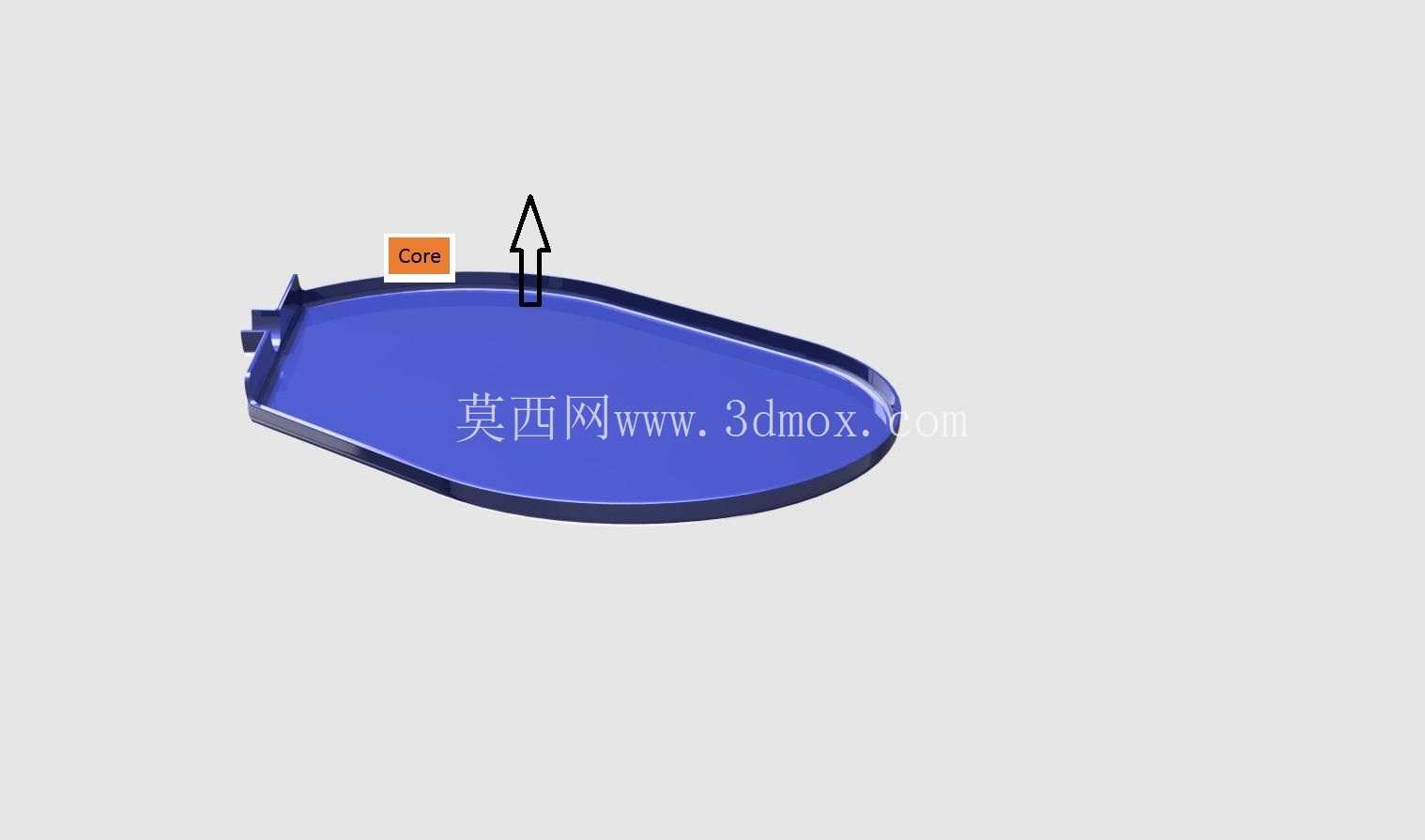

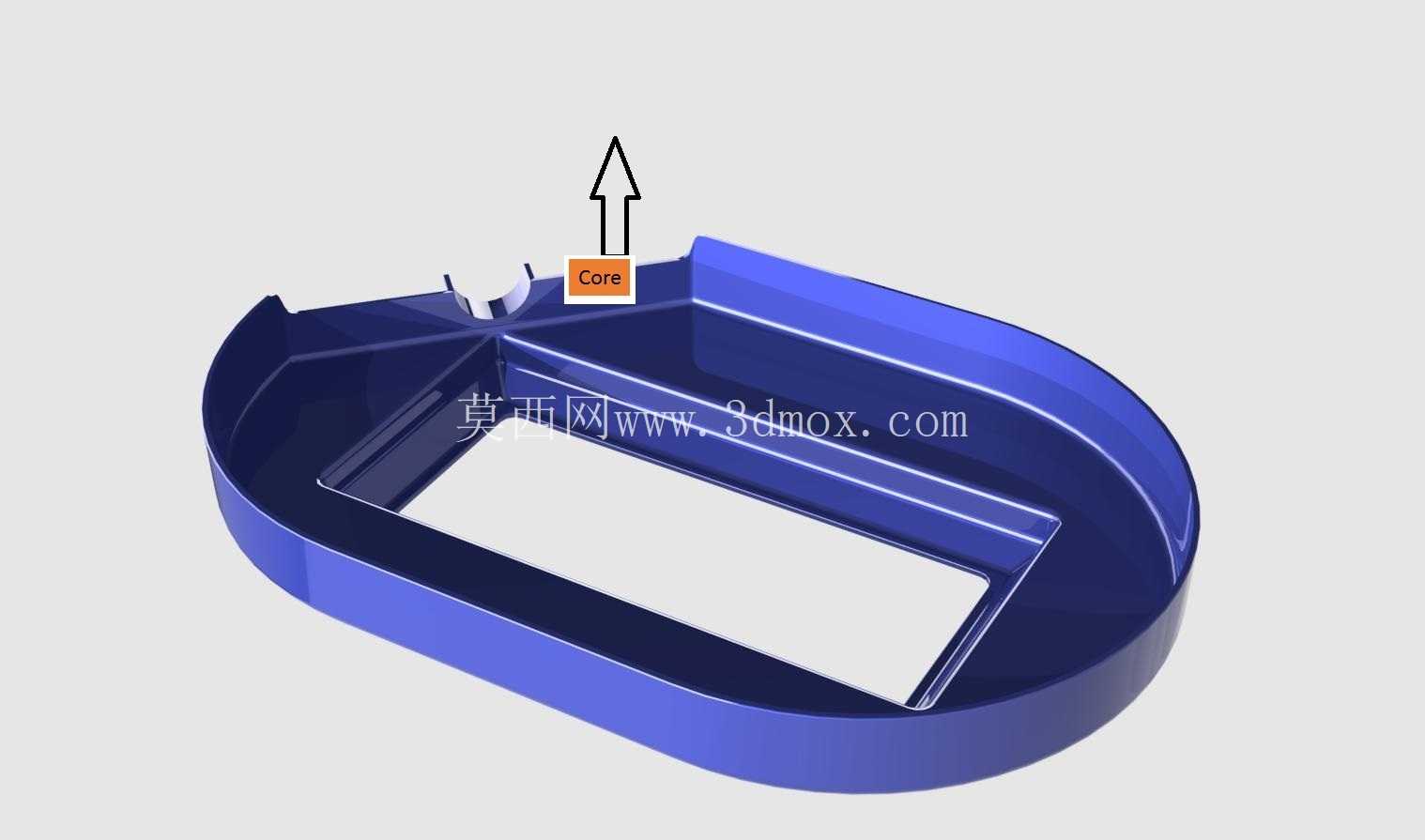

　　内部结构布局上，将电路板、电池等重量较大的部件集中布置在设备的握持重心区域，让整设备的重心落在手掌握持的中心位置，长时间手持操作不会出现偏重累手的问题；卡座位置与旋转模块的定位凸台做了同轴度设计，装配时定位凸台可以直接引导存储卡对准卡座触点，避免插卡时出现触点偏斜、刮伤存储卡金手指的问题。设备的接口位置布置在旋转模块的对侧端部，采用隐藏式的胶塞防护，不用时胶塞可以完全盖住接口，保持外观的整体性，使用时翻开胶塞即可连接数据线进行有线数据传输或者充电，胶塞与壳体之间采用连体的软胶连接结构，避免胶塞丢失的问题。从模具量产的角度看，整个壳体的分型面设计流畅，没有倒扣区域需要做复杂的抽芯结构，除了旋转模块的转轴安装位需要做小尺寸的斜顶结构外，其余区域均可采用常规的直顶出结构，模具加工难度低，量产时的成型良率可以控制在95%以上，表面蚀纹的区域均匀分布在A面，不需要做局部的晒纹遮挡，减少后续表面处理的工序成本。
