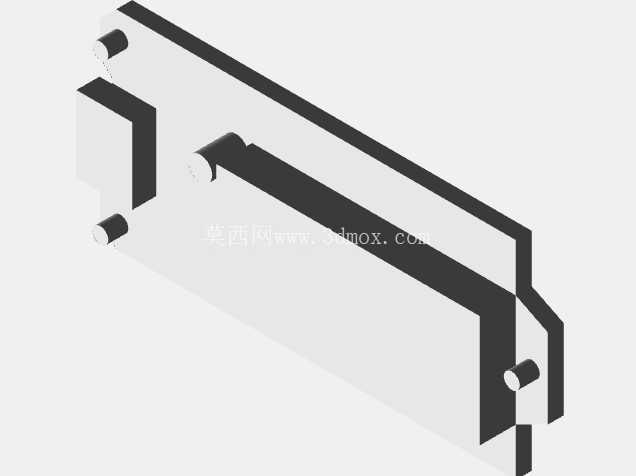

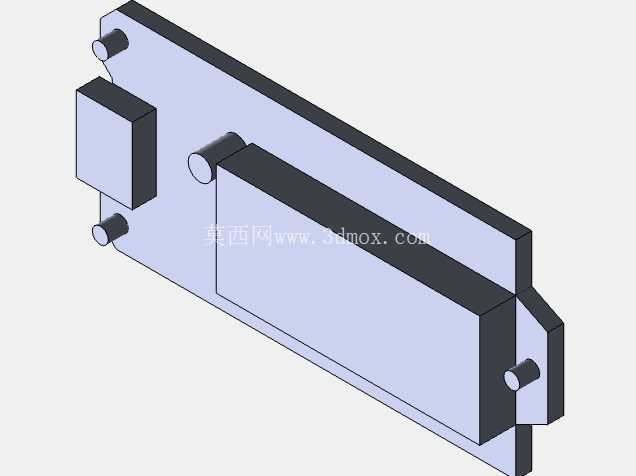

HeltecV3开发板基础安装适配结构设计

　　在嵌入式硬件集成、小型物联网终端机箱的结构开发工作中，开发板的安装适配是经常遇到的设计环节，很多时候现成的通用固定结构无法匹配特定板卡的外形与接口位置，需要针对具体板型做适配结构设计，这套Heltec V3的基础结构就是针对这类场景完成的适配设计。从实际工程落地的角度看，这类板卡常被用在LoRa物联网节点、小型数据采集终端、边缘传感控制设备当中，多数时候需要集成到定制化的工业机箱、户外传感终端外壳或者桌面式控制设备内部，安装结构的合理性直接影响后续组装效率、板卡固定可靠性以及后期维护的便捷性。

　　设计过程中首先锚定了板卡本身的外形边界，所有固定柱的位置完全对应板卡上的原生安装孔位，没有额外在板卡上做打孔或者修改的设计，避免损伤板卡线路，固定柱的高度预留了板卡背面元件的安全间隙，防止组装后板卡背面的贴片元件、焊接引脚与安装底板接触造成短路，这部分间隙尺寸是参考常规同类型开发板背面最高元件的高度做的冗余设计，能够覆盖绝大多数批次板卡的元件高度差。结构上的凸起避让位专门对应板卡侧面的接口与突出元件，比如天线座、USB接口、排针排母的突出部分，在对应的结构位置做了精准的挖空与让位，不会出现组装后接口被结构件挡住无法插拔的问题，同时侧边的定位凸台能够在组装时快速对正板卡位置，不需要反复调整孔位对齐，能有效提升产线组装的效率。

　　考虑到实际机箱内部的空间限制，整个适配结构的外轮廓做了紧凑化处理，没有多余的冗余结构，尽可能缩小占用的机箱内部空间，给其他元件比如电池模块、通讯天线、接线端子预留足够的安装位置，结构的壁厚选择了常规工程塑料注塑或者3D打印都能稳定成型的尺寸，不管是小批量打样验证还是后期开模量产都能直接复用这个三维结构，不需要做大幅度的壁厚调整。固定柱的直径做了适配标准M2螺丝的设计，这是电子板卡固定最常用的螺丝规格，采购配件非常方便，不需要定制特殊规格的紧固件，同时固定柱根部做了加强筋处理，避免多次拆装螺丝之后固定柱出现断裂的问题，能够满足设备后期维护反复拆装的强度需求。结构表面没有做多余的卡扣或者复杂结构，就是纯平面的安装基座加定位固定柱，一方面是降低加工难度，不管是用数控加工做原型件还是3D打印做小批量试制，都能快速产出合格的零件，不会因为结构复杂导致加工成本过高或者成型不良；另一方面这种简洁的结构也方便设计人员根据自己的机箱实际情况做二次修改，比如在基座上增加其他元件的安装位、调整固定柱的高度、修改外轮廓尺寸适配不同的机箱内部空间，不需要从零开始绘制板卡的轮廓和孔位，能大幅缩短结构设计的周期。

　　在安装边界的处理上，整个结构的边缘都做了圆角过渡，没有尖锐的直角，避免组装过程中划伤操作人员或者刮伤板卡上的元件，同时也能减少应力集中，提升结构件的抗冲击能力，在设备受到震动或者轻微碰撞的时候，不会因为应力集中导致结构件开裂。针对板卡上发热较大的主控芯片区域，对应的结构位置没有做封闭处理，预留了足够的散热空间，不会因为结构件紧贴芯片导致散热不畅影响板卡运行稳定性，如果后续需要加装散热片，也有足够的空间容纳常规厚度的铝制散热片，不需要额外修改结构。这套结构没有做多余的装饰性设计，所有的结构特征都是围绕实际安装、固定、避让、组装的实际需求设置的，完全服务于工程实际使用，能够直接作为机箱内部开发板安装基座的设计基础，设计人员只需要根据自己的机箱整体布局调整外轮廓的安装固定方式，就可以快速完成整个机箱的结构设计，省去了测量板卡尺寸、核对孔位、预留元件间隙的大量基础工作，有效提升嵌入式设备结构开发的效率。
