适配12与15mm方管的轻型八木天线安装杆夹

　　在业余无线电通讯的户外架设场景中，小型八木天线的安装固定一直是困扰不少爱好者的细节问题，尤其是适配2米波段的轻型八木天线，自身重量不大但对安装件的贴合度、安装便捷性有明确要求，这款杆夹正是针对这类场景开发的专用固定结构。从实际使用场景来看，这类轻型八木天线常被架设在楼顶、露台、野外临时通讯点位，配套的支撑结构多采用市面上容易采购的12mm、15mm规格方形管材，这类方管采购成本低、裁切方便、自身刚性足够支撑轻型天线，但常规的圆形抱杆夹具无法适配方管的平面接触面，容易出现夹不紧、长期使用后滑移偏转的问题，甚至在大风天气下出现天线角度偏移，影响通讯信号的收发指向精度。

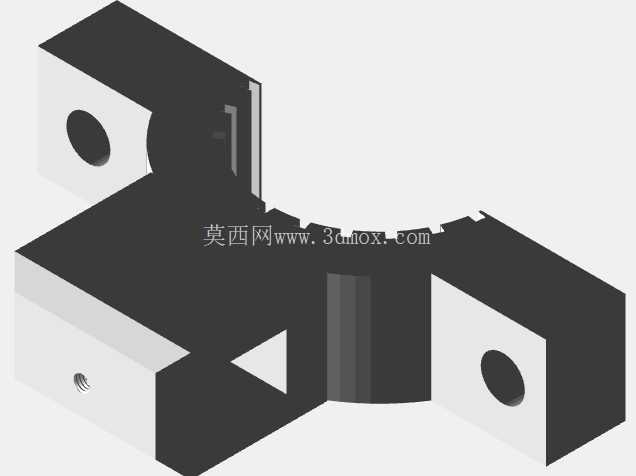

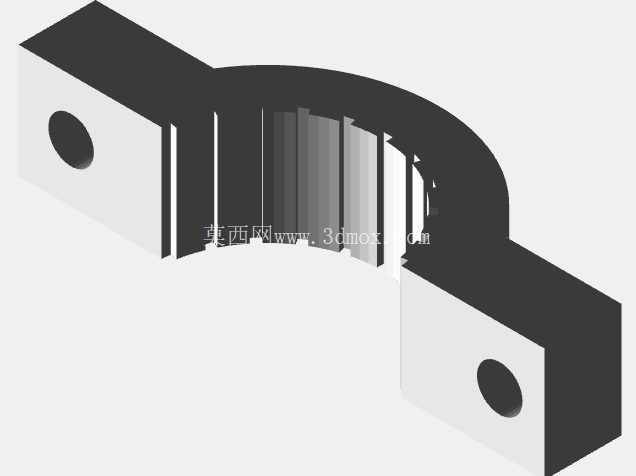

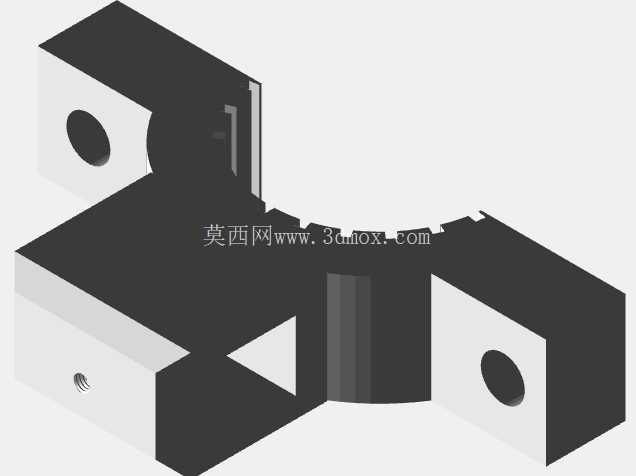

　　这款杆夹在设计时就针对性匹配了两种常用规格的方管支撑结构，夹体的弧形抱紧面做了适配多管径的过渡结构，两侧的安装耳片预留了标准的螺栓过孔，安装时不需要对支撑方管做额外的打孔、焊接加工，只需要将夹体卡在方管对应位置，穿入螺栓逐步拧紧即可完成天线的固定，单人在户外作业时也能快速完成安装调整，不需要携带复杂的加工工具。从结构特性来看，这款杆夹采用了对称式的C型抱紧结构，两侧的安装耳片与夹体主体做了加厚过渡处理，避免螺栓拧紧时耳片出现应力断裂的问题，夹体内侧的抱紧面没有做尖锐的棱边处理，拧紧时不会对支撑方管的表面造成压痕损伤，也不会因为局部应力集中破坏方管的防腐层。

　　考虑到不少爱好者会采用3D打印的方式自行制作这类安装件，设计时特意将夹体的壁厚控制在合理范围，采用常规PLA耗材打印时，50%的填充率即可满足日常使用的强度需求，不需要做100%填充浪费耗材，同时结构上没有复杂的悬空曲面，打印时不需要添加大量支撑结构，打印完成后只需要简单去除毛边即可投入使用。需要注意的是，这类非金属材质制作的杆夹，拧紧螺栓时不能过度施加扭力，避免夹体出现微裂纹影响长期使用强度，只要按照常规手拧力度拧紧，配合防松垫圈即可满足户外长期使用的固定需求，完全能够应对常规的户外风力载荷。从安装边界来看，这款杆夹的整体外形尺寸紧凑，安装后不会在天线支撑杆上占用过多的轴向空间，同一根支撑杆上可以根据架设需求安装多个同规格杆夹，用来固定多副不同频段的轻型天线，夹体两侧的安装耳片间距经过优化，穿入螺栓后螺栓端部不会突出过多，不会剐蹭天线的馈线或者其他安装配件。夹体的抱紧弧度经过反复调整，既能够适配15mm规格的方管，也能在拧紧后牢牢贴合12mm规格的方管表面，不需要额外添加垫片来调整适配间隙，安装时的容错率更高，即使是没有太多机械安装经验的爱好者，也能快速完成天线的固定调试。

　　在实际的野外通联活动中，这类轻型杆夹的优势十分明显，整体重量轻，携带时不会增加过多的负重，安装拆卸速度快，临时架设撤收都能在短时间内完成，固定后的天线指向稳定性好，不会因为轻微的风吹晃动出现角度偏移，能够保证通讯过程中天线的指向精度，减少信号衰减的问题。不同于金属材质的杆夹，这类结构的杆夹不会对天线的信号造成额外的电磁干扰，夹体本身是绝缘材质，不需要额外做绝缘处理就能避免天线与支撑管之间的导通问题，减少了额外的绝缘配件采购与安装步骤。结构设计上没有多余的装饰性结构，所有的几何特征都服务于安装固定的核心功能，没有冗余的凸起或者凹槽，不容易在户外积留雨水，减少长期使用后的积灰积水问题，延长打印件的户外使用寿命。
