标准轴径滚花旋转调节开关旋钮

日常做小型电控设备、桌面测试工装的结构设计时，经常会碰到需要替换或定制小型旋转开关旋钮的场景，这类零件看似不起眼，却直接影响设备操作的手感与可靠性，很多市售标准旋钮要么供货周期长，要么轴径匹配度差，要么滚花防滑设计不合理，操作时容易打滑。这次设计的这款滚花旋钮，核心适配0.25英寸标准轴径的旋转开关，这类轴径的开关广泛应用在小型通讯测试设备、桌面工控模块、音频调节装置、小型电源控制单元上，是电子设备里非常常见的操作部件。

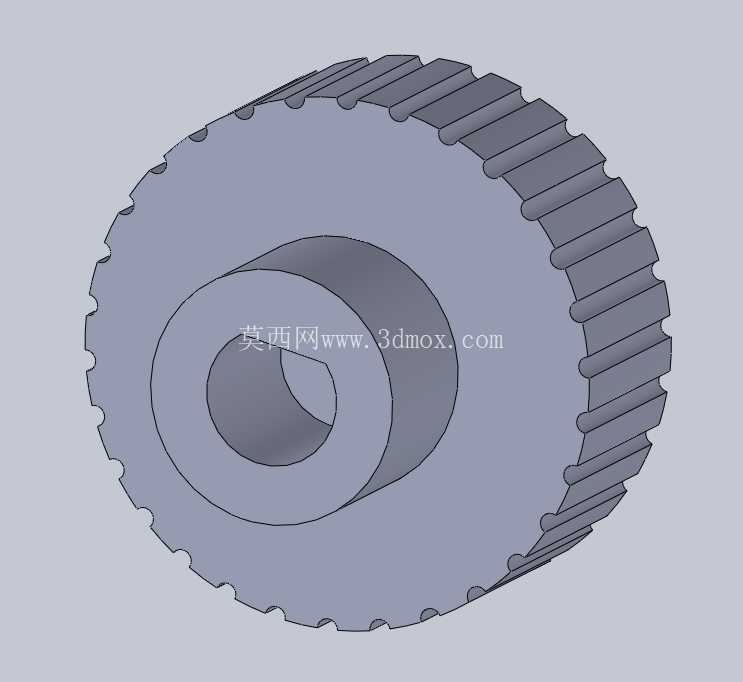

从功能特性来看，这款旋钮采用外圆周全周滚花设计，滚花齿形做了圆角过渡处理，既保证手指拧动时的摩擦力，不会因为手上有汗或者戴薄劳保手套操作时打滑，又不会因为齿形过于尖锐划伤操作人员手指。旋钮主体采用阶梯轴套式结构，内层是与开关轴配合的安装孔，孔型做了D型切边处理，刚好匹配0.25英寸D型输出轴的旋转开关，安装时不需要额外打顶丝，直接压入即可实现周向固定，不会出现旋钮空转的问题，压装的过盈量控制在0.02-0.03mm之间，既保证安装牢固，又不会因为过盈量太大压裂旋钮本体，或者压坏下方开关的轴体结构。中间的环形凸台做了加厚处理，一方面提升旋钮整体的结构强度，避免频繁拧动时出现开裂，另一方面凸台的端面可以作为按压操作的受力面，部分带按压功能的旋转开关也能适配，按压时受力均匀，不会出现偏斜卡滞的问题。

设计思路上完全围绕快速落地、适配性强的方向展开，没有做多余的装饰性结构，所有特征都服务于安装与操作需求。外圆滚花的齿距控制在1.2mm，齿深0.4mm，这个尺寸参数是经过多次操作验证的，手指接触时的接触面积足够，摩擦力适中，不会因为齿太密容易积灰，也不会因为齿太疏防滑效果不足。整体外径设计为22mm，这个尺寸刚好适合成年人拇指与食指捏合操作，旋钮的总高度控制在10mm，安装后突出设备面板的高度不会过高，避免设备搬运或者日常放置时被误碰改变档位，也不会因为高度太低捏合操作时没有足够的施力空间。内层安装孔的深度做了8mm，足够容纳开关轴的插入长度，孔底做了0.5mm的避让间隙，避免安装时旋钮顶到开关本体的端面，导致旋钮安装不到位、出现歪斜的问题。

安装边界方面，这款旋钮适配面板厚度0.8-3mm的设备壳体，安装时只需要将开关从面板背面固定，露出D型轴，将旋钮对准轴体均匀压入即可，不需要额外的紧固件，安装效率很高。旋钮的外圆与面板开孔之间预留了1mm的径向间隙，即使面板开孔有少量的位置偏差，也不会出现旋钮蹭到面板、转动卡滞的问题。从使用场景来看，这款旋钮不仅可以用在新设备的设计配套上，也非常适合旧设备的维修替换，很多老旧通讯设备、测试仪器的旋钮因为使用时间长出现开裂、丢失的问题，不需要等待原厂配件的长周期供货，直接采用这款旋钮就可以快速替换，恢复设备的操作功能。

结构细节上，所有的棱边都做了R0.3的圆角处理，没有尖锐的边角，无论是安装过程还是日常操作都不会划手。旋钮的材质适配常用的工程塑料加工，不管是3D打印快速制作样件，还是开模批量注塑生产，结构都具备良好的工艺性，没有倒扣、薄壁等不利于加工的特征，3D打印时不需要添加支撑，打印完成后只需要简单去除毛边就可以直接使用，打印壁厚设置为2mm就可以满足日常使用的强度需求，频繁拧动也不会出现断裂变形的问题。针对不同的使用场景，还可以在旋钮的端面增加档位标识线，不需要改动主体结构，直接在端面上丝印或者激光雕刻标识即可，方便操作人员识别当前的开关档位。
