锥面球头定位销轴结构设计

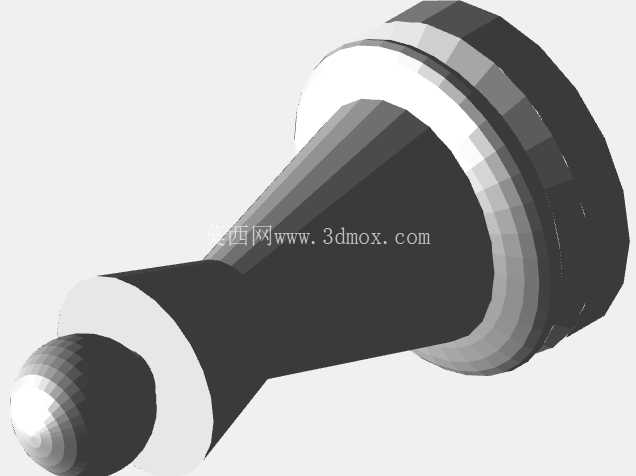

该类锥面球头销轴结构，在工装夹具定位、快换模组对接、小型传动组件铰接场景中应用十分广泛，区别于常规圆柱直销，其结构设计充分考虑了装配导向、定位精度与装拆效率的平衡。从结构功能来看，大端的法兰台肩承担轴向限位作用，装配时台肩端面与安装基准面完全贴合，可承受一定的轴向窜动载荷，避免销轴在受往复推拉作用力时从安装孔中脱出；中间的锥面段是核心定位区段，锥度设计兼顾了导入便利性与配合过盈量的可控性，装配时无需严格对齐孔位轴线，锥面可自动导正安装姿态，相比圆柱销的间隙配合定位，锥面配合可消除径向配合间隙，在需要重复装拆的定位场景中，能长期保持定位重复精度在0.02mm以内，不会因多次装拆出现配合磨损导致的定位偏移。端部的球头结构主要承担导向与铰接适配功能，在需要滑入对接的场景中，球头圆弧面可平滑滑入配对的锥孔或卡槽内，避免尖锐棱边刮伤配对零件表面，同时当该销轴作为铰接轴使用时，球头可适配一定角度的偏摆载荷，避免铰接副因安装同轴度误差出现卡滞。

从设计思路层面拆解，该结构的尺寸链排布完全围绕安装边界约束展开：大端法兰直径需大于安装通孔直径，单边预留的台肩宽度不小于2mm，保证台肩有足够的承压面积，避免轴向受载时台肩被压溃；锥面段的长度需匹配安装板的总厚度，锥面小端直径略小于安装通孔直径，保证装配初始阶段可顺利插入孔内，锥面大端直径与安装孔的配合公差选取H7/k6过渡配合区间，既保证装拆时无需过大的敲击力，又能保证配合后的径向定位精度；球头端的直径与锥面小端直径保持一致，球头的圆弧半径取直径的0.8倍，避免球头与杆身衔接处出现应力集中的直角棱边，同时球头表面粗糙度要求达到Ra1.6，减少滑动对接时的摩擦阻力。

实际应用中，这类销轴常被用在快速换模的定位模块、检测夹具的工件定位单元、小型连杆机构的铰接点位上，相比普通圆柱销，其对安装孔的加工精度容忍度更高，普通圆柱销要求安装孔的同轴度误差不超过0.01mm，否则会出现装拆困难，而该锥面结构可适配同轴度误差在0.05mm以内的安装孔组，大幅降低配套安装板的加工难度与成本。在受力特性上，锥面配合可将轴向的敲击装配力转化为径向的胀紧力，装配到位后销轴与安装孔之间无相对窜动空间，在受振动载荷的工况下，不会像间隙配合的圆柱销那样出现松动脱落的问题。需要注意的是，设计时需在锥面与法兰台肩的衔接处加工0.2mm的退刀槽，避免锥面加工时在台肩端面处出现加工残留凸台，导致台肩端面无法与安装基准面完全贴合，影响轴向定位精度；球头与锥面小端的衔接处需做R0.5的圆角过渡，减少热处理时的应力集中风险，避免销轴受冲击载荷时在衔接处出现断裂。

从安装边界来看，该类销轴的轴向安装空间只需预留出法兰台肩厚度加上球头露出长度即可，无需额外设置轴向锁紧结构，台肩自身即可完成轴向限位，相比带卡簧槽的销轴，省去了卡簧安装的工序，也避免了卡簧在振动工况下脱出失效的风险；径向安装空间只需匹配法兰最大直径预留沉孔即可，沉孔深度与法兰厚度保持一致，装配后台肩端面不高出安装基准面，不会干涉周边其他零件的装配。在材料选择上，常规工况下选用45号钢调质处理即可满足强度要求，表面硬度达到HRC28-32，兼顾耐磨性与韧性；在腐蚀环境或频繁装拆的工况下，可选用不锈钢材质加工，表面做钝化处理，避免生锈导致装拆困难。
