桌面式数控控制器集成机箱结构设计

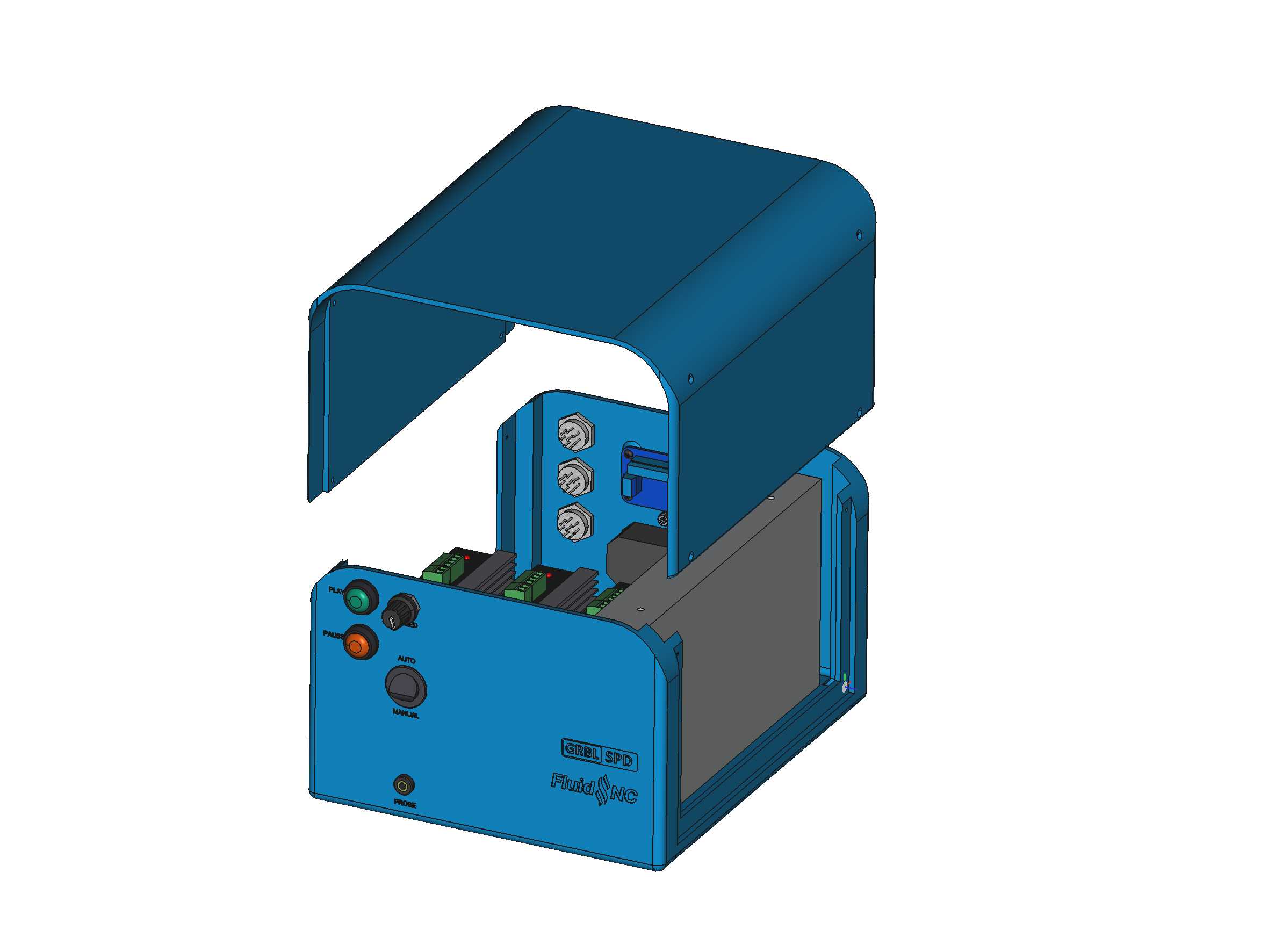

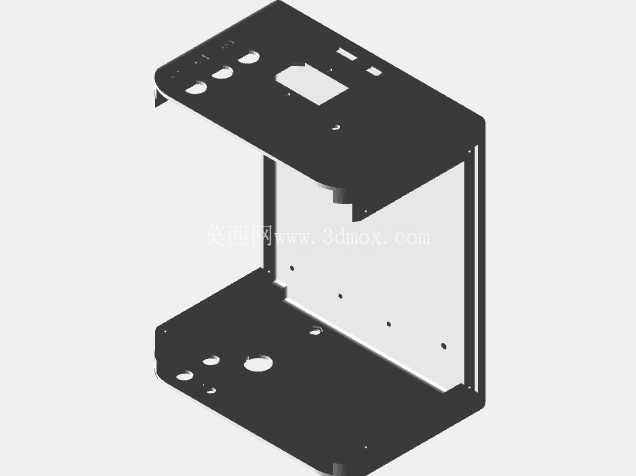

　　这款桌面式数控控制器机箱，是面向小型桌面级数控加工设备开发的集成化承载壳体，主要适配个人DIY数控设备、小型教学实训数控台、桌面级雕刻/铣削设备的控制单元集成需求，解决零散控制元件堆叠布线杂乱、防护缺失、操作不便的实际工程问题。从结构设计逻辑来看，整个壳体采用上下分体式钣金折弯拼接结构，上下两块安装基板通过两侧的立式支撑侧板连接，形成半开放的框架式容纳空间，这种结构一方面减少了整体折弯的工艺难度，普通钣金厂即可完成加工，不需要开模投入，适合小批量试制与个人定制场景；另一方面半开放的结构预留了充足的布线空间与散热间隙，控制板、驱动器工作时产生的热量可以通过侧面与后部的间隙自然散出，不需要额外加装散热风扇，降低了整机的运行噪音与故障点。

　　在安装边界设计上，内部空间经过精准排布，最多可同时容纳3台步进电机驱动器、一块tinybee主控板以及一块GRBLSPD控制板，所有元件的安装孔位都在基板上做了预定位设计，安装时不需要额外打孔测量，直接通过螺丝即可将各元件固定在对应位置，大幅降低了组装的时间成本。机箱的后部预留了统一的接口开孔区域，所有连接到机床本体的电机线、限位开关线、电源线都可以通过后部的接口区域规整引出，避免线材从壳体各处穿出造成的拉扯、干扰问题，同时后部的开孔位置做了翻边处理，避免钣金锐边割伤线材绝缘层，提升长期使用的可靠性。

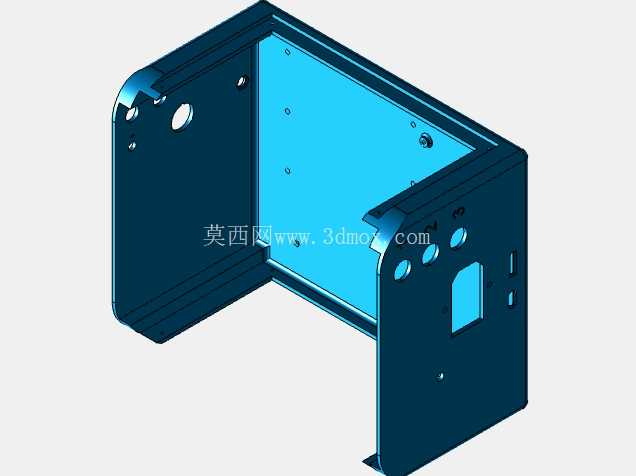

　　正面操作区域的开孔完全匹配GRBLSPD控制器的操作元件布局，预留了手动控制按钮、暂停/恢复按钮的安装位，同时专门设置了Z轴探针的接口开孔，操作人员在进行对刀操作时，可以直接在机箱正面插拔探针接口，不需要探到设备后部摸索接口，大幅提升日常操作的便捷性。上下两块基板上的开孔除了元件固定孔之外，还预留了多个圆形走线孔与减重孔，既可以方便内部线材在上下层之间穿梭排布，也能在保证结构强度的前提下降低壳体整体重量，让整个机箱放置在桌面时不会过于笨重，同时这些开孔也能辅助提升内部的空气流通效率，避免局部积热。

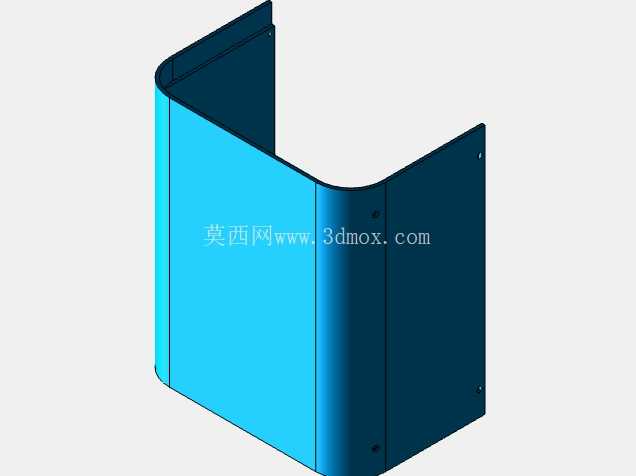

　　从实际使用场景来看，这款机箱可以直接放置在桌面数控设备的旁侧，不需要额外做机架安装，底部平整的基板可以直接贴合桌面放置，也可以根据需求在底部加装橡胶脚垫，减少设备运行时的振动传递，避免机箱因为振动出现移位。两侧的支撑侧板除了连接上下基板之外，也起到了防护遮挡的作用，避免日常使用时杂物、金属碎屑掉入控制元件区域造成短路，同时半开放的结构也方便后期维护检修，出现故障时不需要完全拆解整个壳体，直接从侧面就可以观察内部元件状态、插拔线材、更换故障部件。在细节设计上，所有钣金的外露边缘都做了折弯收边处理，没有裸露的锐边，组装和日常操作时不会划伤操作人员；顶部基板的开孔除了元件安装位之外，还预留了状态指示灯的透出孔，设备运行、报警、待机的状态可以直接通过顶部的指示灯观察，不需要额外加装指示灯延长结构。整个机箱的尺寸设计完全适配桌面级设备的控制需求，不会占用过多的桌面操作空间，同时内部空间的排布没有冗余浪费，在容纳所有指定控制元件的前提下做到了体积最小化，兼顾了集成度与操作便利性。
