偏心摆线齿轮传动联轴器结构设计

在重载传动、精密伺服进给以及存在安装同轴度误差的动力传输场景中，常规刚性联轴器往往无法适配轴系间的偏心、偏角误差，容易在运行过程中产生附加载荷，加剧轴承磨损、缩短传动链整体寿命，而偏心摆线齿轮传动联轴器正是针对这类工况开发的传动连接部件。这类联轴器常应用在轻工包装机械的主传动链、自动化输送线的动力接驳段、小型精密机床的进给轴连接部位，也可用于有一定冲击载荷的农业机械动力输出端，能够在两轴存在固定偏心量的工况下持续稳定传递扭矩，同时抵消安装过程中难以完全消除的同轴度偏差，降低轴系对中调整的装配难度。

从结构功能来看，该联轴器依靠摆线齿形的啮合实现动力传递，区别于传统弹性联轴器依靠弹性元件变形补偿误差的形式，其啮合接触面积更大，单位体积可传递的扭矩更高，且不存在弹性元件老化、疲劳失效的问题，长期运行的传动精度保持性更好。偏心结构的设计让两轴在存在固定径向偏心时，摆线齿廓之间能够保持连续啮合，不会出现传动卡滞或瞬时脱离的情况，传动过程中转速波动更小，运行噪音低于同规格的十字滑块联轴器。

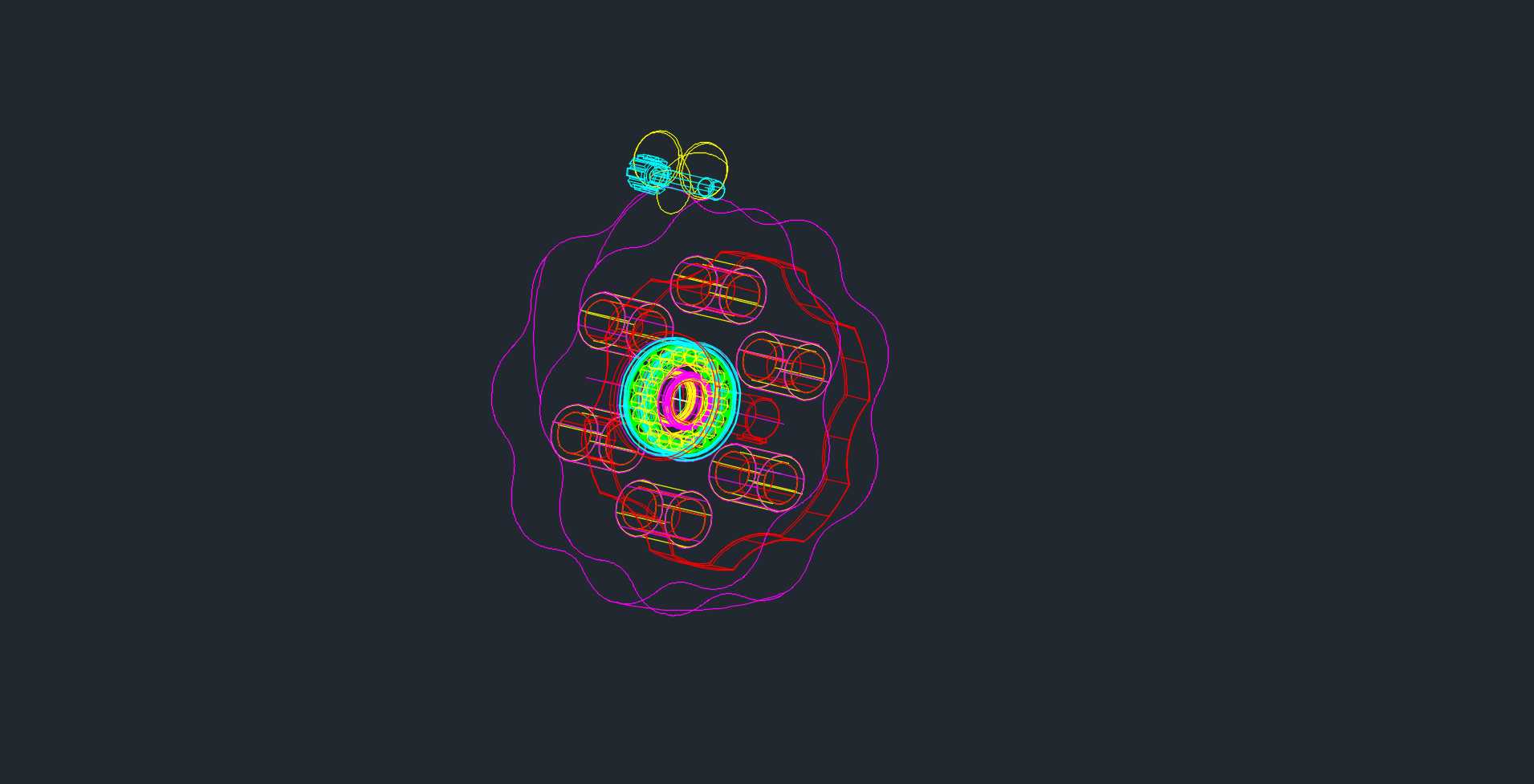

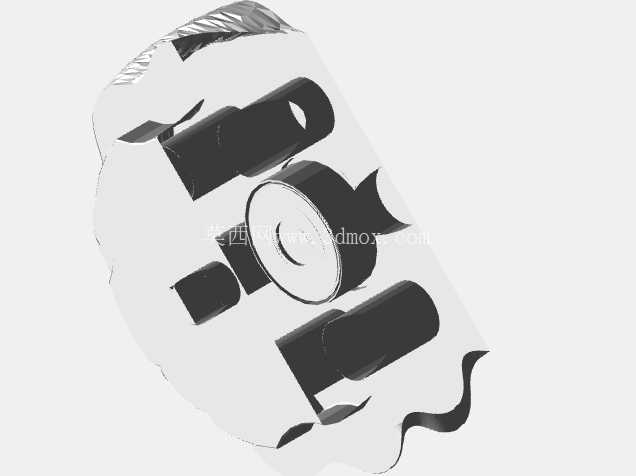

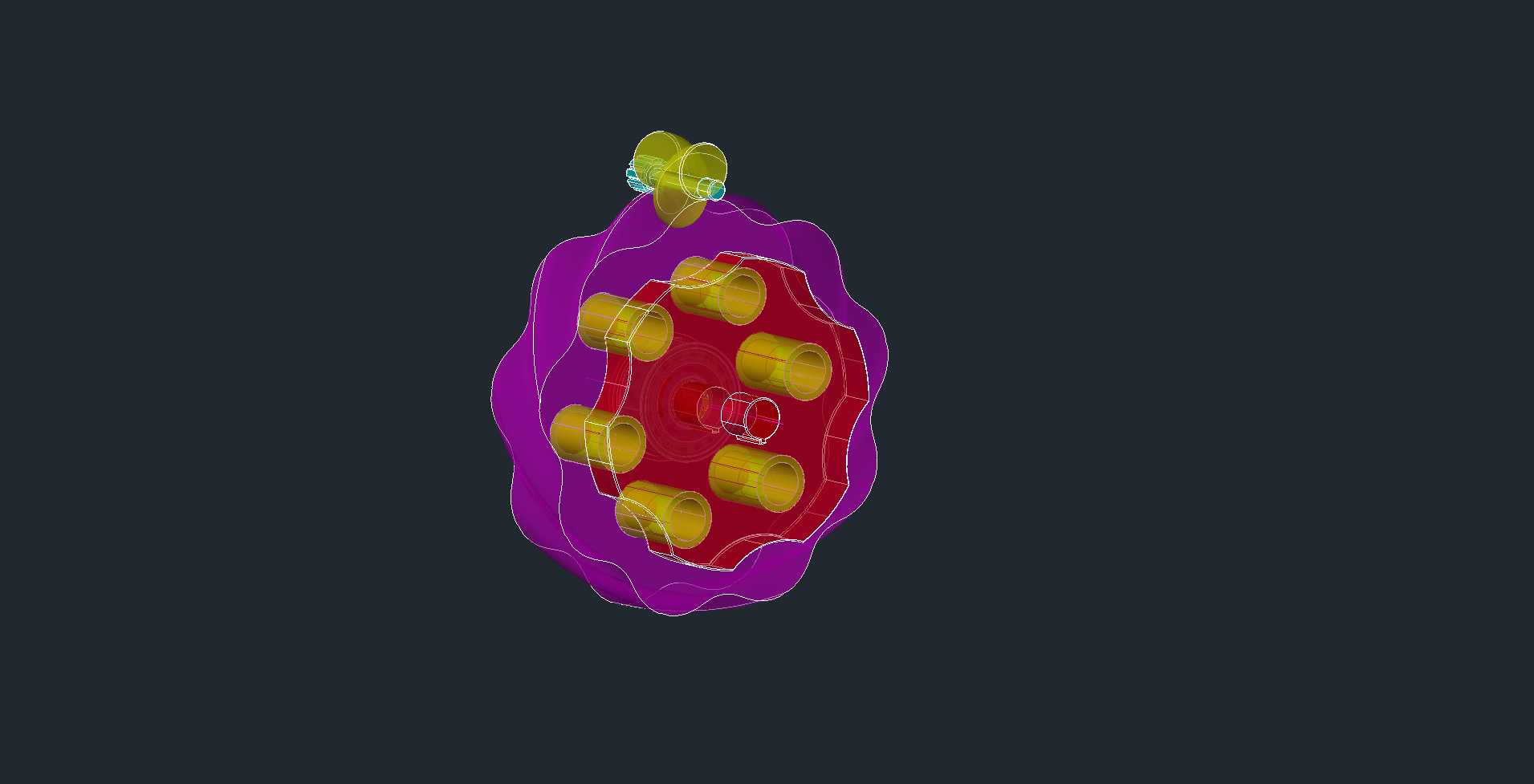

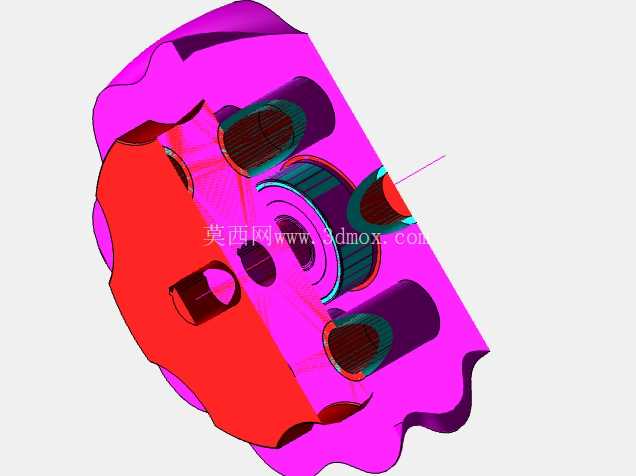

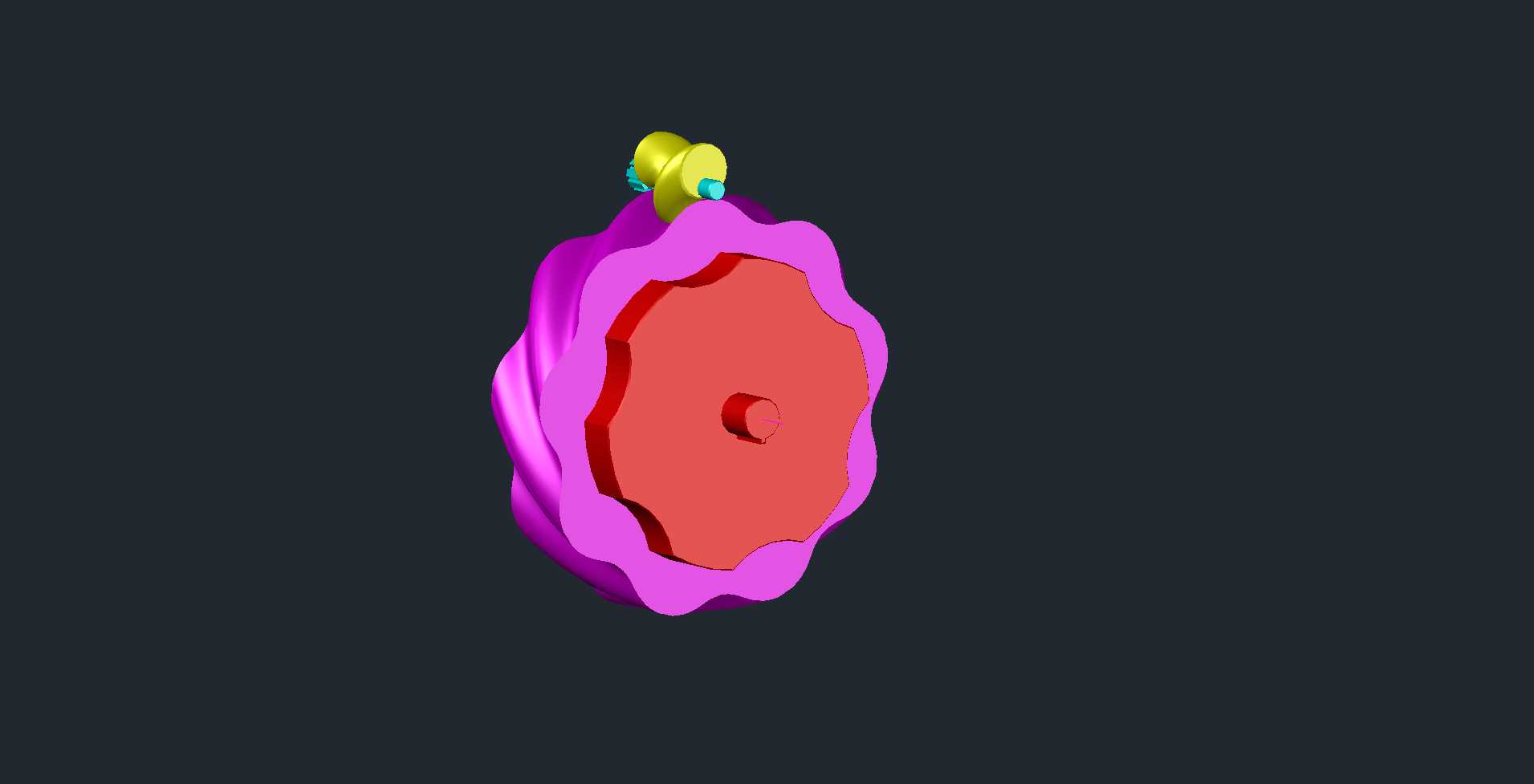

设计过程中首先需要确定适配的轴径范围与额定传递扭矩，以此反推摆线齿廓的基圆半径、偏心距参数，齿形的修缘量需要根据允许的最大偏心补偿量计算，既要保证偏心状态下齿面不发生干涉，也要控制啮合过程中的回程间隙在允许范围内，满足精密传动场景的精度要求。外廓的波浪形壳体结构并非单纯的造型设计，其曲面弧度经过受力优化，既能够在齿圈部位提供足够的结构刚度，抵抗啮合过程中产生的径向分力，也能在壳体外缘预留足够的安装操作空间，方便装配时的螺栓紧固与后期维护拆卸。

安装边界方面，该联轴器的轴向尺寸紧凑，相较于同扭矩规格的弹性柱销联轴器，轴向占用长度缩短约15%，适合安装空间局促的紧凑式传动布局。输入端与输出端的轴孔采用标准圆柱孔配合形式，键槽尺寸符合通用传动件的配合标准，可直接与常规输出轴、从动轴适配，无需额外加工定制连接结构。径向方向上，最大外径处预留有足够的安全间隙，安装时不需要为壳体的摆动预留过大的周边空间，偏心运动过程中壳体外缘的运动轨迹完全处于最大外廓尺寸范围内，不会与周边的机架、护罩等部件发生运动干涉。

实际选型应用时，需要根据实际工况的轴系偏心量匹配对应偏心距规格的联轴器，若工况存在较大的轴向窜动，还可在轴孔端加装轴向限位结构，避免运行过程中联轴器发生轴向窜动脱开。齿面啮合区域建议采用脂润滑方式，日常维护周期长，适合不便频繁加注润滑油的封闭传动腔内部使用。相较于传统的刚性联轴器，该结构的偏心补偿能力更强，相较于挠性联轴器，其扭转刚度更高，传动过程中无滞后，在需要精准传递转角的伺服传动场景中优势明显，能够有效提升传动链的动态响应速度，减少传动误差累积。
