多段拼接式文丘里管路结构设计

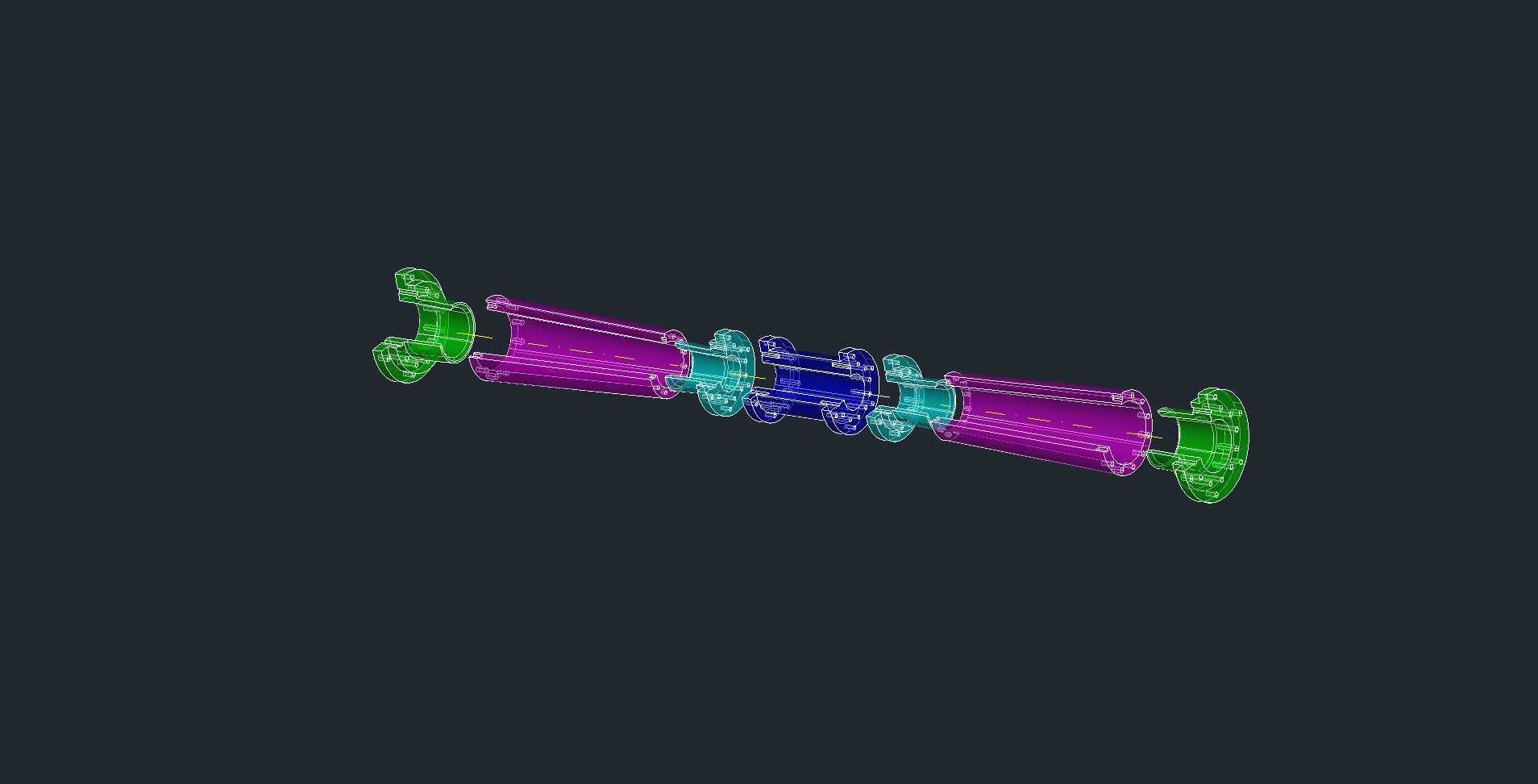

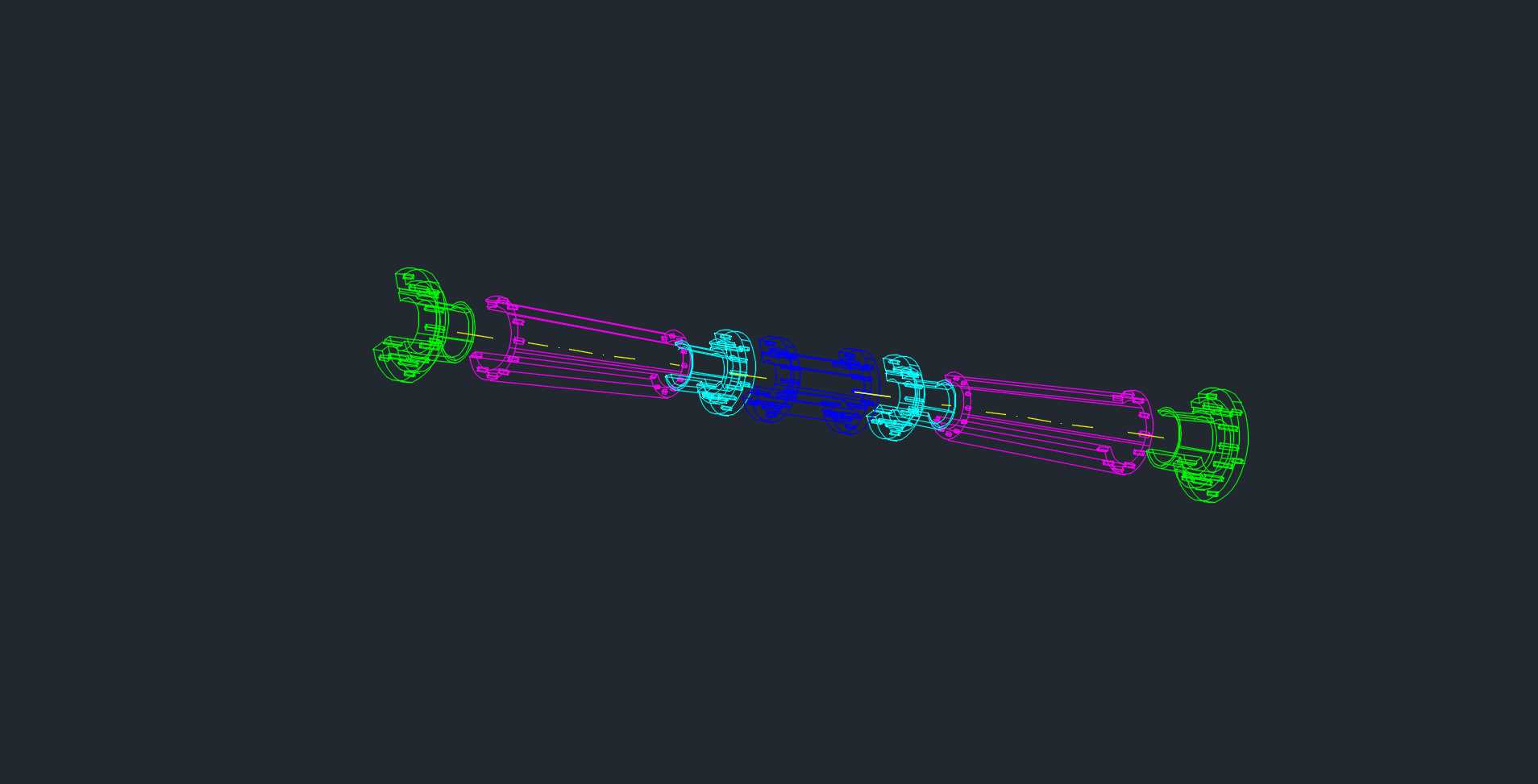

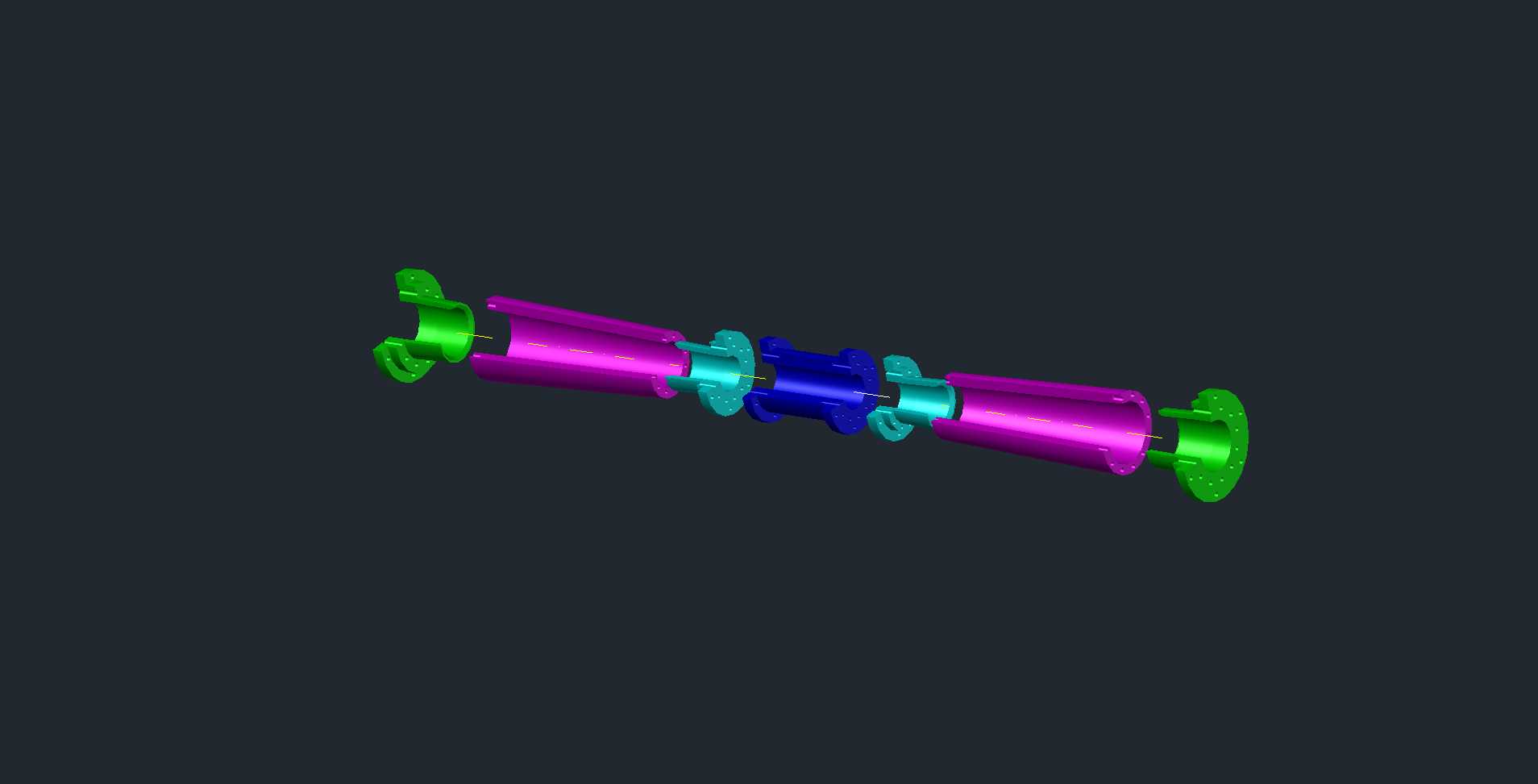

　　在流体输送与测控系统的管路搭建环节，文丘里结构的节流元件始终是兼顾压损控制与测量精度的核心选型方向，不同于孔板、喷嘴类节流件的锐角节流特性，文丘里管通过渐缩、喉道、渐扩的平滑流道过渡，能在实现压差式流量检测的同时，将管路永久压损控制在极低水平，尤其适配大口径、长周期连续运行的工业流体管路场景，从市政给排水的干管流量监测，到化工制程的工艺介质流量配比，再到通风除尘系统的风量标定，这类结构都有着不可替代的应用价值。本次呈现的文丘里管路结构采用分段式拼接设计，整体沿轴向对称分布，两端为带安装孔的绿色法兰连接端，法兰端面的安装孔位按照通用管路法兰的标准节圆排布，可直接与同通径的管路法兰对接，无需额外加工过渡转接件，安装时只需保证法兰端面的密封垫片同轴度，即可完成密封连接，有效降低现场施工的对齐难度。

　　紧邻法兰端的是两段紫色渐扩/渐缩锥段，锥段的锥角经过流场仿真优化，渐缩段采用较小的收敛角引导流体平稳加速，避免流道突变引发的局部涡流，渐扩段则采用更缓的扩散角让流体逐步减速恢复压力，减少动能耗散带来的永久压损，这两段锥段通过青色的定位环与中间的蓝色喉道段连接，定位环上设置有轴向定位止口，装配时各段可通过止口快速对齐同轴度，避免拼接错位导致的流道偏折，喉道段作为整个结构的通径最小位置，是压差测量的核心取压区域，其内壁的圆柱度公差直接影响测量精度，设计时将喉道段的内壁粗糙度控制在较低水平，减少流体沿程阻力，同时在喉道与锥段的衔接位置做了微小圆角过渡，避免直角棱边引发的流场分离。

　　从实际使用场景来看，这种分段式结构相比一体铸造成型的文丘里管，更便于后期维护清理，当输送含少量杂质的流体时，可拆开各段清理喉道与锥段内壁的积垢，避免长期运行后通径变化导致的测量偏差，同时不同段可采用差异化材质，比如接触腐蚀性介质的喉道段采用耐蚀合金，两端法兰段采用普通碳钢，在保证使用寿命的前提下控制整体制造成本。在安装边界上，该结构整体为轴向对称回转体，安装时需保证前后直管段长度满足测量规范要求，前端直管段长度不小于5倍公称通径，后端直管段长度不小于3倍公称通径，避免管路弯头、阀门等扰流件影响流场均匀性，进而降低流量测量误差。

　　结构的径向尺寸以喉道为中心向两端逐步扩大，整体最大外径位于两端法兰位置，安装时需预留足够的径向操作空间用于法兰螺栓的紧固，轴向拼接的结构也让整体长度可根据实际工况需求做小幅调整，比如更换不同长度的锥段即可适配不同的压损与测量量程要求，无需重新设计整体结构。在功能特性上，该结构除了可作为流量测量元件使用外，也可作为管路中的混合元件使用，利用喉道位置的高速射流产生的负压，可在喉道壁面开设引射孔吸入其他介质，实现多相流体的快速均匀混合，常见于水处理的药剂投加、气力输送的物料引射等场景，此时喉道段的负压区范围经过设计优化，可保证引射流量的稳定性，避免流体倒灌进入引射管路。从设计思路层面，整个结构的建模过程完全遵循回转类零件的建模逻辑，先绘制轴向截面的旋转轮廓，通过旋转特征生成各段的基体结构，再通过拉伸切除特征加工法兰安装孔、定位止口等细节结构，各分段的配合面采用间隙配合公差，既保证装配时的顺畅性，又避免配合间隙过大导致的流体泄漏，同时各段的连接位置预留了密封槽安装位置，可根据输送介质的特性选配O型圈、金属缠绕垫等不同类型的密封件，适配从低压给排水到中压化工管路的不同压力等级需求。
