MZ系列摩托车启动棘轮传动套筒结构

　　在小排量跨骑摩托车的启动系统里，这类带端面齿的传动套筒是脚启动机构里的核心传力零件，日常维修场景里遇到启动打滑、脚启动杆空程的故障，十有六七是这个零件的端面啮合齿打齿、内花键磨损导致的。做这个零件的三维建模时，首先要匹配对应车型的安装边界，适配ETZ250、ETZ251、ETZ301、TS250这几款MZ系列车型的启动轴与启动惰轮的配合尺寸，不能出现安装干涉。

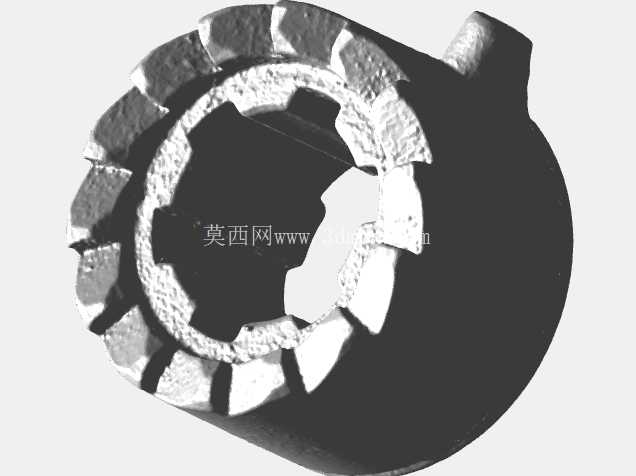

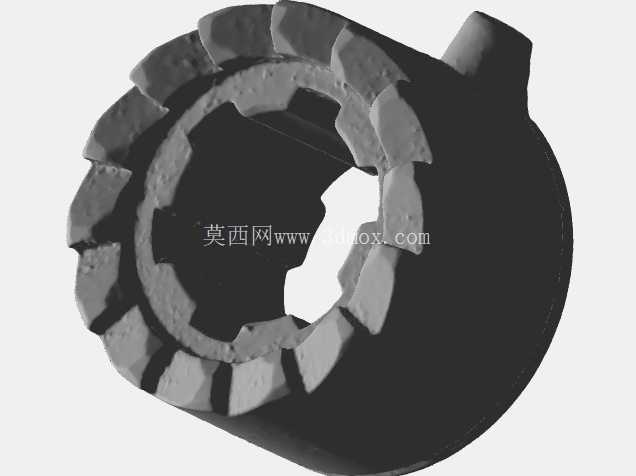

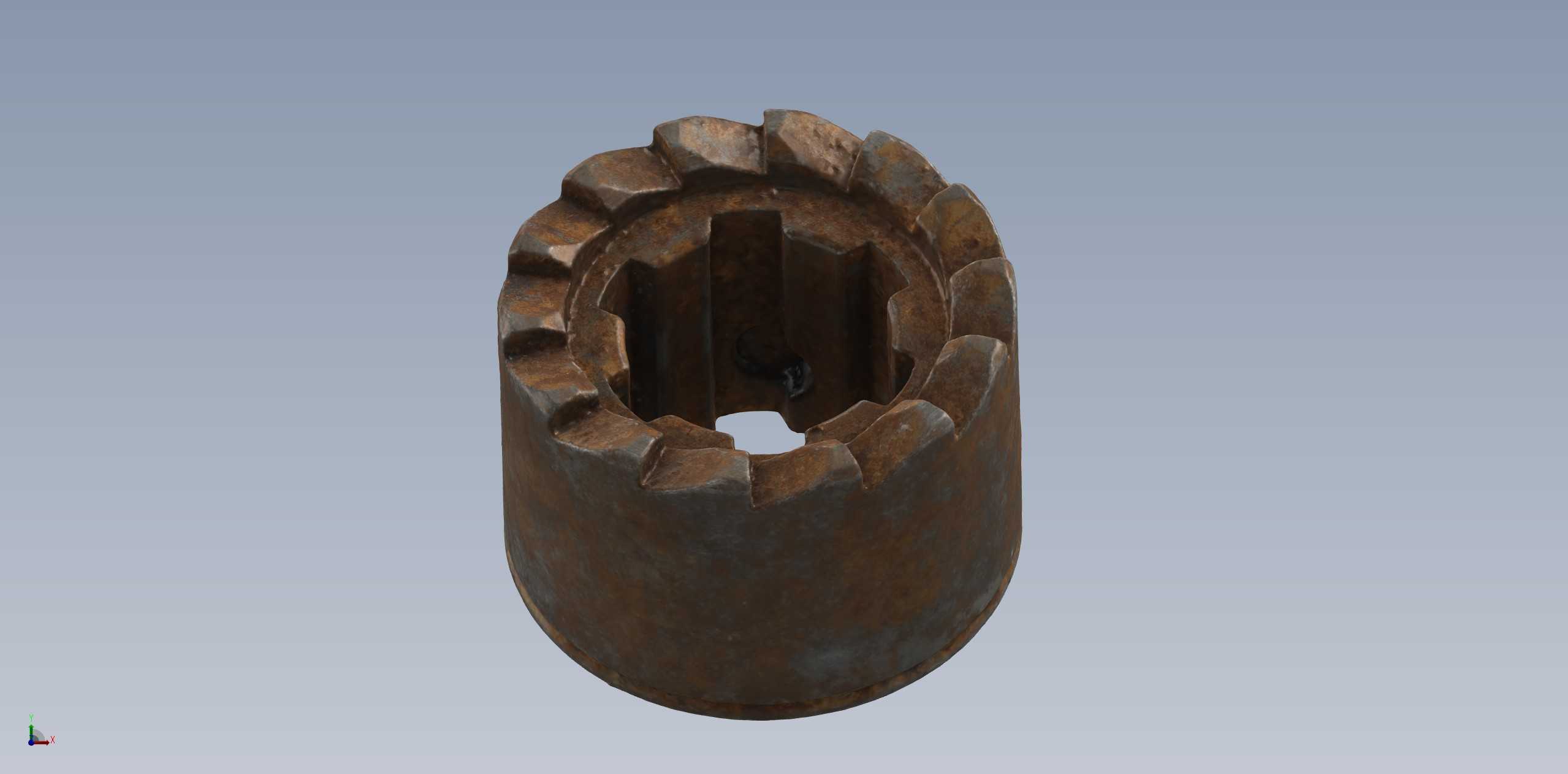

　　从结构上看，零件整体为空心圆柱结构，外圆没有多余的定位台阶，靠内花键和启动轴做周向固定，端面的周向分布棘齿是和启动惰轮端面的对应齿做啮合传力的，脚踩启动杆的时候，启动轴带动这个套筒轴向移动，让端面齿和惰轮齿完全啮合，把脚踩的扭矩传递给曲轴，实现发动机的启动，当发动机启动后转速超过启动轴转速时，端面齿会在斜面作用下自动脱开，避免启动机构被发动机反拖打坏。建模的时候首先要确定内花键的参数，这几款车型的启动轴花键为矩形花键，齿侧配合间隙要控制在0.02-0.05mm之间，间隙太小会导致安装卡滞，冷热态下因为轴和套筒的材质膨胀系数不同出现抱死，间隙太大则会出现花键磨损过快，启动时出现旷量异响。

　　端面棘齿的齿形是不对称的，传力面为接近径向的直面，保证啮合传力时不会滑脱，背面为15度左右的斜面，方便启动完成后自动脱开，齿顶做了0.3mm的倒角，避免啮合时出现齿顶顶撞，导致挂不上齿的问题。零件的壁厚要做强度校核，脚启动时的瞬时冲击扭矩能达到80N·m左右，套筒材质为20CrMnTi，渗碳淬火后硬度达到HRC58-62，壁厚设计为5mm时就能满足强度要求，不会出现启动时筒身开裂的问题。外圆表面不需要做高精度加工，只要和安装腔的内壁保持0.5-1mm的间隙即可，避免转动时出现摩擦卡滞，端面齿的跳动公差要控制在0.1mm以内，保证整个圆周上的齿都能同时啮合，避免局部齿受力过大出现打齿。

　　零件端面上的小孔是定位油孔，装配时要对准启动轴上的油道，让润滑脂能进入花键配合面，减少日常使用中的磨损，延长零件使用寿命。实际维修替换建模时，还要注意旧件磨损后的尺寸修正，很多旧件的棘齿因为长期打齿出现齿顶塌角，测绘时不能直接照着磨损后的齿形建模，要还原齿的原始设计角度和齿高，不然做出来的替换件装上去还是会出现啮合不牢、启动打滑的问题。另外这个零件的轴向移动行程是4mm，建模时要核对套筒的总长度，保证啮合时齿的啮合深度达到3mm以上，脱开时齿面完全分离，没有摩擦阻力，不然会出现启动后齿面一直摩擦，出现异常磨损甚至过热咬死的问题。从装配关系来看，这个套筒是套在启动轴的 spline 段上，后面有复位弹簧顶着，不启动的时候套筒和惰轮是完全脱开的，只有踩下启动杆的时候，启动轴上的螺旋槽会带动套筒轴向移动，完成啮合动作，所以建模时套筒的内孔台阶要和弹簧的安装尺寸匹配，弹簧座的深度要控制在2mm，保证弹簧不会偏移脱落。
