异形曲面限位连接固定结构件

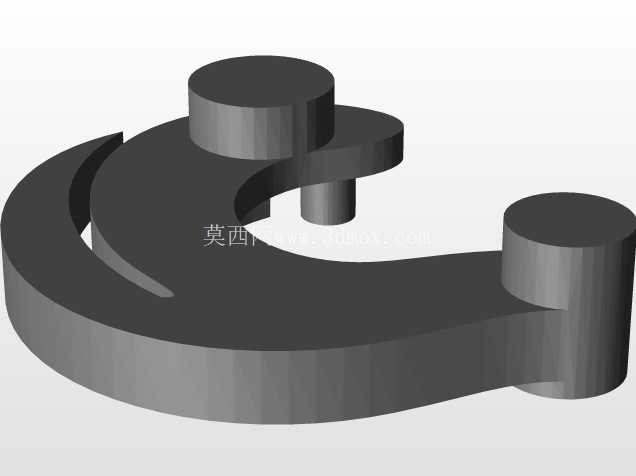

　　在非标自动化装配工位的定位模块、小型工装夹具的快换衔接部位，这类带弧形基体与多圆柱凸台的结构件，常作为行程末端的硬限位部件使用，替代传统方块式限位块，适配带圆弧运动轨迹的摆臂类执行件，避免硬接触时的应力集中磕碰损伤。从实际装配场景来看，这类结构件的弧形基体曲率完全匹配对应摆臂的回转半径，当摆臂运行到设定行程终点时，弧形面会与摆臂侧端面完全贴合，接触面积比传统点接触式限位销大60%以上，能有效分散接触冲击力，长期高频往复运行下不会出现局部压溃变形的问题。

　　基体上分布的三个圆柱凸台并非等径设计，其中两个直径较大的凸台作为安装定位柱，对应安装基板上的两个定位销孔，装配时直接插入即可完成径向定位，不需要额外调整位置，重复装配定位精度能控制在0.02mm以内，完全满足快换工装的定位要求；剩下那个直径较小的凸台是触发配合位，对应摆臂上预留的避让缺口，当摆臂到位时小凸台会卡入缺口内，不仅能限制摆臂的轴向窜动，还能给旁边的位置传感器提供触发基准，不需要额外加装触发挡片，减少了工位的零件数量。

　　设计阶段最先确定的是弧形基体的曲率参数，需要反复核对摆臂的回转中心坐标，确保弧形面的圆心与摆臂回转中心完全重合，否则贴合时会出现线接触甚至点接触，失去面接触分散应力的设计初衷；凸台的高度参数需要结合安装基板的厚度、摆臂的运行间隙来确定，两个定位凸台的高度要比基板厚度大1.5mm，插入后露出的部分可以加装防脱卡簧，不需要额外拧固定螺丝，拆装效率比螺纹连接高很多；小触发凸台的高度要比摆臂厚度小0.3mm，避免摆臂运行时出现剐蹭卡滞。

　　安装边界方面，整个结构件的外轮廓最大回转半径不超过80mm，安装时只需要在基板上加工两个对应直径的光孔，不需要加工复杂的异形安装槽，基板厚度只要不小于5mm就能满足安装强度要求，适配绝大多数小型自动化工位的安装空间。这类结构件的受力方向主要沿摆臂的回转切线方向，因此建模时特意在弧形基体与凸台的衔接位置做了R2的圆角过渡，避免应力集中导致的断裂问题，材质选用45号钢表面发黑处理就能满足常规工位的使用要求，如果是高频重载工位可以换成40Cr调质处理，表面硬度能达到HRC28-32，抗冲击性能提升40%以上。实际调试过程中，这类结构件不需要做复杂的位置调整，只要定位销插入基板孔位，摆臂运行到终点时就能自动贴合限位，比传统的螺栓调整式限位块节省80%的调试时间，而且长期运行不会出现螺栓松动导致的限位位置偏移问题，在小型电子零件装配、轻载物料搬运的摆臂工位上适配性极强。
