DIY数控机床用刀具长度检测传感装置

　　在数控加工车间的日常生产流程里，刀具长度的精准度直接决定了批量零件的加工一致性，不管是立式加工中心的铣削工序，还是数控车床的车削工位，每次换刀后如果没有可靠的长度检测环节，很容易出现扎刀、过切或者加工尺寸超差的问题，这类刀具长度传感装置就是为解决这类现场痛点设计的。从实际使用场景来看，这类传感装置大多安装在机床工作台的非加工区域，不会占用工件装夹的有效行程，换刀完成后主轴带动刀具移动到传感装置上方，缓慢下行接触传感端的触发头，装置内部的触发机构会在接触瞬间输出开关信号给机床数控系统，系统自动记录当前Z轴坐标，完成刀具长度的自动补偿，整个过程不需要人工手动塞尺对刀，能把单把刀具的对刀时间压缩到数秒以内，尤其适合多刀位的批量加工场景，能大幅减少换刀辅助时间，同时避免人工对刀带来的读数误差。

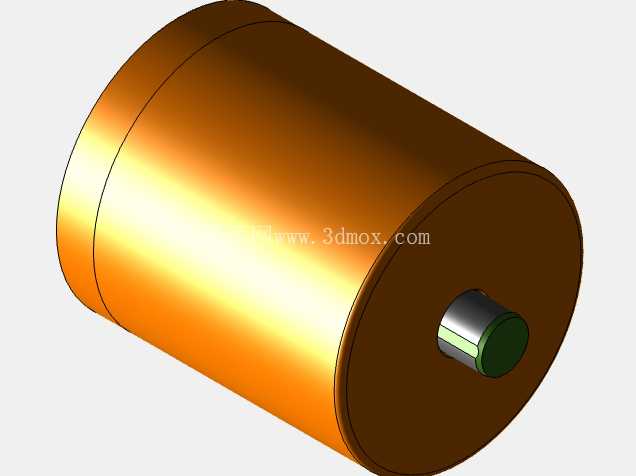

　　从结构设计思路来看，这个传感装置采用了圆柱形的主体外壳，外壳做了阶梯式的结构设计，靠近触发端的位置做了直径收窄的台阶，既可以作为安装时的定位基准，也能在外壳外侧预留出安装固定的空间，安装时可以通过法兰压块或者侧面锁紧螺钉把主体固定在机床工作台的安装座上，不需要复杂的定制安装板，适配大多数常见数控机床的工作台T型槽安装尺寸。主体外壳采用金属材质加工，表面做了硬化处理，能抵御加工过程中飞溅的切削液和铝屑、钢屑冲击，防护等级满足车间复杂工况的使用要求，不会因为切削液渗入导致内部触发机构失灵。

　　触发端的测头采用了耐磨的硬质合金材质，测头和主体之间做了精密的滑动配合结构，内部采用复位弹簧提供回弹力，保证每次触发后测头能精准回到初始位置，重复定位精度可以满足绝大多数铣削、钻削工序的对刀要求，测头的接触端面做了平面设计，不管是平底立铣刀、钻头还是球头铣刀，都能稳定接触触发，不会因为刀具端面形状不同出现触发偏差。从安装边界来看，整个装置的主体直径控制在较小的尺寸范围内，轴向长度也做了紧凑化设计，安装时只需要在工作台预留出直径略大于主体的安装空间，轴向方向不会超出工作台的安全行程范围，接线端从主体尾部引出，可以沿着工作台的走线槽排布到机床的IO接口，不会和主轴、刀库发生运动干涉。在功能特性上，这个传感装置采用接触式触发原理，相比非接触式的对刀仪，结构更简单，抗干扰能力更强，不会因为车间内的切削液雾气、金属粉尘影响检测精度，日常维护只需要定期清理测头表面的切屑，检查复位弹簧的弹力是否正常，不需要复杂的校准流程，很适合小型加工坊或者DIY数控机床的改装使用，不需要搭配复杂的专用控制模块，只要能接入普通的开关量IO信号就能正常工作，适配绝大多数开源数控系统和商用数控系统的对刀功能。

　　在实际选型使用时，需要注意装置的触发行程要匹配机床的Z轴下行速度，避免快速移动时冲击力过大损坏内部触发机构，安装时要保证测头的端面和机床XY平面保持平行，否则会因为接触角度偏差导致长度检测出现误差，初次安装完成后可以用标准长度的检棒做多次重复触发测试，确认重复定位精度在允许范围内再投入生产使用。这类小型化的刀具长度传感装置，相比商用的一体式对刀仪成本更低，结构更简单，安装灵活性更高，既可以用在新设备的标配配置上，也适合老旧数控机床的对刀功能改装，能有效降低一线操作工人的对刀劳动强度，减少人为失误导致的零件报废问题，在小批量零件加工、模具加工、DIY数控设备制作场景下都有很高的实用价值。
