600x800mm行程立式DIY铣床结构设计

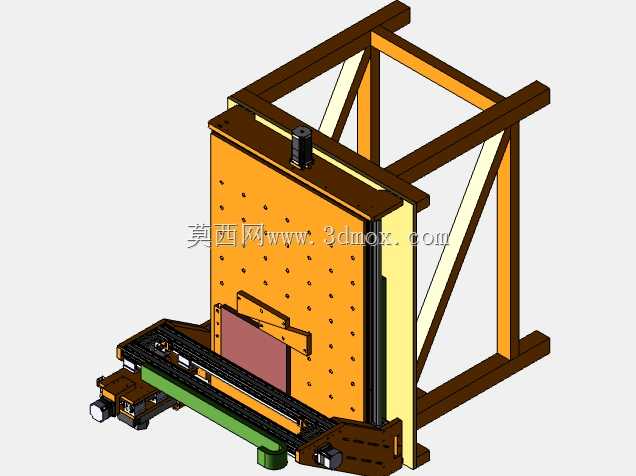

　　这款立式DIY铣床的设计，核心面向小型加工场景下的非量产零件加工需求，常见于个人工坊、小型维修站点、教学实训场景中，用来完成小尺寸金属件、非金属件的平面铣削、沟槽加工、简单轮廓成型工序，弥补大型工业机床占地大、成本高，无法适配小空间零散加工需求的短板。从结构布局来看，整机采用立式框架式机架设计，后侧的棕色方管焊接机架作为核心承载基体，斜向支撑筋的布置完全遵循受力传导路径，将主轴加工时产生的切削力、振动载荷直接传导至底部安装基面，避免悬臂结构带来的刚性不足问题，实际加工时的颤振控制表现远优于同尺寸无斜撑的简易铣床结构。

　　工作台部分采用十字滑台布局，横向与纵向的导轨安装面经过平面度校准设计，有效行程覆盖600x800mm的加工范围，能够满足绝大多数小型DIY零件、维修替换件的装夹加工需求，工作台面预留的T型槽结构可以适配通用平口钳、简易夹具的安装，不需要额外定制装夹配件，降低使用门槛。主轴安装板采用带密集安装孔的立式平板设计，这种孔阵布局可以灵活调整主轴的安装高度，适配不同长度的刀具、不同厚度的工件加工需求，不需要额外制作转接板，用户可以根据自己的加工需求更换不同功率的主轴单元，无论是低速大扭矩的金属铣削主轴，还是高速的非金属雕刻主轴都能兼容安装。

　　设计过程中优先考虑了自制加工的可行性，机架部分全部采用标准规格的方管型材，不需要复杂的铸造成型工序，普通的焊接、切割设备就能完成机架的加工制作，导轨、丝杠等传动部件全部选用市面通用的标准件，后期维护更换不需要定制特殊配件。从安装边界来看，整机的占地尺寸控制在小型工坊可容纳的范围内，底部不需要做特殊的混凝土地基，只要是平整的水泥地面或者加厚工作台面就能完成安装固定，机架后侧的开放式结构也方便后期加装防尘罩、冷却管路等附加配件，不会因为结构封闭导致改装空间不足。滑台部分的传动设计预留了手轮与伺服电机的两种安装位，用户既可以采用手动进给的方式完成精细修配加工，也可以加装步进电机、控制系统改造成简易数控铣床，拓展设备的使用场景。

　　在刚性设计上，主轴安装板与滑台的连接部位做了加厚处理，避免进给过程中出现让刀问题，加工有色金属、软金属材料时可以保证足够的吃刀量，加工效率不会因为结构刚性不足被限制。整个设备的结构拆解逻辑清晰，所有部件都可以拆分运输，个人用户也能完成组装调试，不需要大型吊装设备配合，非常适合非工业生产场景下的自主搭建使用，能够覆盖从简单的木料铣削到软金属零件加工的多类需求，相比成品小型铣床，用户可以根据自己的实际加工需求调整各个部件的配置，避免不必要的成本浪费。
