25×25规格GPS陶瓷天线安装固定支架

　　在户外物联网终端、车载定位单元、小型基站信号接收模块的布设场景中，GPS陶瓷天线的固定可靠性直接决定信号接收的稳定性，这类天线本身为陶瓷基材脆性材质，抗冲击、抗振动能力弱，若没有匹配的安装支架做刚性固定，长期处于户外风吹、设备运行振动的工况下，很容易出现天线移位、基材开裂、馈线接头松脱的问题，直接导致定位漂移、信号中断，影响整套定位系统的正常运行。这款适配25×25×6毫米规格GPS陶瓷天线的支架，正是针对这类小尺寸陶瓷天线的安装痛点设计，整体采用框式嵌套的结构形式，没有多余的冗余结构，在保证安装强度的前提下尽可能压缩整体占用空间，适配各类紧凑安装空间的布设需求。

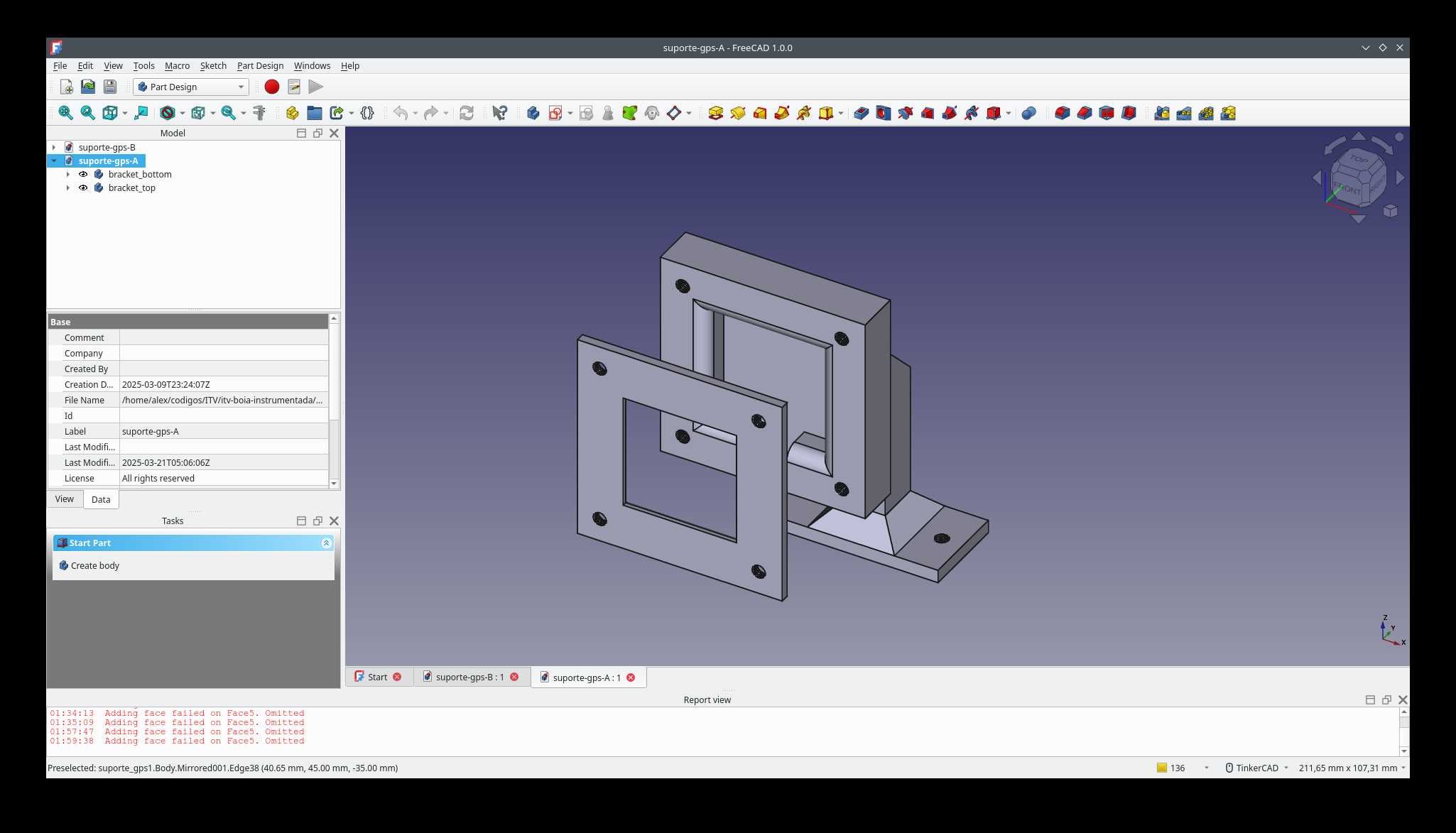

　　从结构设计逻辑来看，支架分为两个核心功能部分，一部分是与天线本体贴合的方形安装框，内框尺寸刚好匹配25×25毫米陶瓷天线的外形边界，框体上预留的四个安装孔位对应天线本体的固定孔位，采用M3规格螺丝做锁紧固定，螺丝锁紧时的压力均匀分布在天线边缘的安装凸台上，不会直接挤压陶瓷基材本身，避免安装过程中因受力不均导致陶瓷天线碎裂的问题；另一部分是与设备基体连接的固定底座，底座上预留的安装孔位可直接固定在设备外壳、安装立杆或者设备内部的安装板上，底座与安装框之间设置了三角加强筋结构，抵消长期振动工况下连接位置的应力集中，避免支架在长期使用后出现框体歪斜、固定失效的问题。实际选型使用时，需要先确认待安装的GPS陶瓷天线外形尺寸是否为25×25×6毫米，安装孔位是否与支架框体上的孔位匹配，安装前先将天线馈线从框体中间的镂空位置穿出，避免馈线被夹在天线与支架贴合面之间造成挤压破损，再使用M3螺丝将天线与支架框体锁紧，锁紧时注意对角交替拧紧螺丝，保证每个螺丝的锁紧力矩控制在合理范围，不要过度锁紧导致陶瓷天线受力开裂；支架与设备基体固定时，可根据安装面的材质选择螺丝固定或者胶粘辅助固定，若安装在户外露天场景，可在支架与天线贴合面之间加装薄橡胶减震垫，进一步过滤外部振动传递到天线本体的能量，同时提升贴合面的防水密封性能。

　　不同于通用型的万能天线支架，这款支架的所有安装尺寸都针对对应规格的GPS陶瓷天线做了匹配设计，不需要现场做二次打孔、裁剪修改，拿到手就可以直接完成装配，能够大幅减少现场安装的调整时间，也避免了现场加工带来的尺寸误差、结构强度下降的问题。框体中间的镂空设计一方面是为天线馈线留出穿线空间，另一方面也减少了支架本身的金属材质对天线信号的遮挡，金属框体只在天线边缘位置做固定，不会覆盖天线的信号接收面，最大程度保证陶瓷天线的信号接收效率，不会因为安装支架的存在导致信号增益下降。在车载定位终端的安装场景中，车辆行驶过程中会持续产生不同频率的振动，尤其是在非铺装路面行驶时振动幅度更大，这款支架的加强筋结构和刚性框体设计，能够保证天线在长期振动工况下始终保持初始安装角度，不会因为支架变形导致天线朝向偏移，保证GPS信号接收的仰角始终处于最优范围，减少定位丢星的概率。在户外物联网监测节点的安装场景中，支架本身的结构没有积水凹槽，雨天时雨水会顺着框体边缘自然流下，不会在支架位置积存造成长期腐蚀，适配长期户外无人值守的使用工况。

　　整个支架的结构建模过程中，所有安装孔位的位置度、框体的平面度都做了公差匹配设计，保证装配时天线与支架贴合面完全贴合，不会出现局部翘曲的问题，安装完成后整体结构的刚性足够，不会出现松动晃荡的情况。对于结构设计从业者来说，这类小尺寸安装支架的设计核心不在于结构复杂度，而在于对安装边界、受力场景、适配器件特性的精准把握，既要保证固定可靠，又要避免对适配器件造成损伤，同时还要兼顾安装便利性和对器件本身功能的影响，这款支架的结构设计刚好平衡了这几方面的需求，没有多余的装饰性结构，所有结构特征都服务于实际安装使用的功能需求，是典型的面向工程实际应用的结构件设计。
