在机器视觉检测、显微成像阵列搭建这类对光学定位精度要求严苛的场景里,镜头安装支架的调节精度与锁紧可靠性,直接决定了整套成像系统的重复定位误差上限。这款适配10毫米直径安装基准的CCD相机镜头支架,正是针对紧凑空间内的光学组件集成需求设计,核心解决小体积成像模组中对焦调整与角度校准无法独立操作、校准后易移位的常见工程痛点。
从实际设备集成的边界条件来看,该支架的安装基准为直径10毫米的圆柱配合面,适配主流小尺寸工业CCD相机的镜头安装筒径,安装时无需额外加工转接衬套,可直接套入对应直径的镜头筒外壁,通过侧部预紧结构完成初步固定,整体径向占用空间控制在极小范围内,尤其适合多镜头阵列排布的显微检测设备——这类设备通常镜头间距仅十几毫米,传统大体积调节支架根本无法完成密集排布,该支架的紧凑结构刚好能满足相邻镜头的安装间隙要求,不会出现结构干涉。

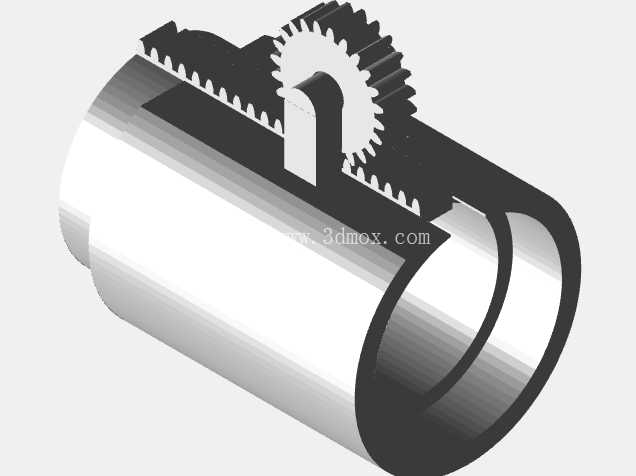

功能设计上,支架设置了两个完全独立的调节自由度,没有采用常见的同轴调节结构,避免两个维度调整时的互相干扰。其中线性平移自由度通过精密齿条齿轮副实现,转动外露的调节齿轮即可带动镜头沿光轴方向做平稳的线性移动,行程覆盖C型接口光学系统的常规对焦范围,齿轮齿条的啮合间隙控制在微米级,调节时没有空程卡顿,微调分辨率足以满足显微成像下的微米级对焦需求,不会出现调节过冲或者微调无响应的问题。另一个旋转自由度则用于镜头的角度校准,可带动镜头绕光轴做整周旋转,调整到位后通过侧部的锁紧螺钉即可将角度位置完全锁死,不会因为设备运行中的振动出现角度偏移。
设计思路上完全围绕集成后的可靠性展开,没有多余的装饰性结构,所有结构特征都服务于调节与锁紧功能。支架主体采用一体化切削加工的结构形式,齿条与安装基座为同一整体,避免了装配式齿条带来的装配误差与长期使用后的松动问题;调节齿轮采用小模数渐开线齿形,与齿条的重合度大于1.2,调节过程中传动平稳,没有卡滞点;锁紧机构采用径向顶紧的方式,锁紧力直接作用在镜头筒外壁,不会对调节齿轮与齿条产生额外的侧向力,避免长期使用后齿轮齿条出现偏磨,延长结构的使用寿命。
在实际应用中,这款支架可直接兼容标准1.00"-32 TPI规格的C型接口光学系统,不需要额外定制转接环,不管是定焦工业镜头还是小倍率显微镜头,只要安装筒径匹配10毫米基准,都可以直接装夹使用。校准完成后,两个自由度的锁紧结构可分别将平移位置与旋转角度完全固定,即使在设备长期运行、存在持续振动的生产线上,镜头位置也不会出现偏移,不需要定期重新校准对焦与角度,大幅降低设备的维护频次。结构紧凑的特性也让它可以直接集成到小型化CCD相机组件内部,不需要在相机外部额外加装调节支架,进一步缩小整套成像模组的体积,适配空间受限的检测工位安装需求。
从安装适配的细节来看,支架的圆柱配合面加工有足够的形位公差,与镜头筒的配合间隙控制在合理范围,既不会因为间隙过大导致镜头装夹后出现倾斜,也不会因为间隙过小导致装拆困难。调节齿轮的外露位置特意设置在支架侧上方,不管是单个镜头调试还是密集阵列中的镜头调试,操作人员都可以用小型螺丝刀或者调节扳手直接接触调节齿轮,不需要拆解周边其他组件,现场调试的操作便利性很高。锁紧螺钉采用标准内六角规格,通用工具即可完成锁紧操作,不需要配备专用工装,适合生产线现场的调试与维护场景。
