紧凑型运动相机外观结构三维数模

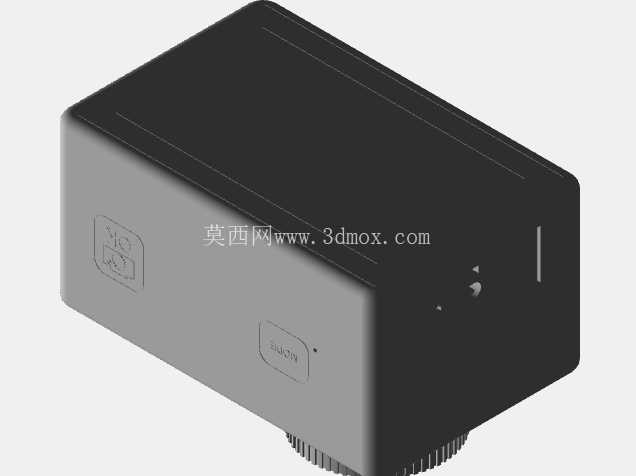

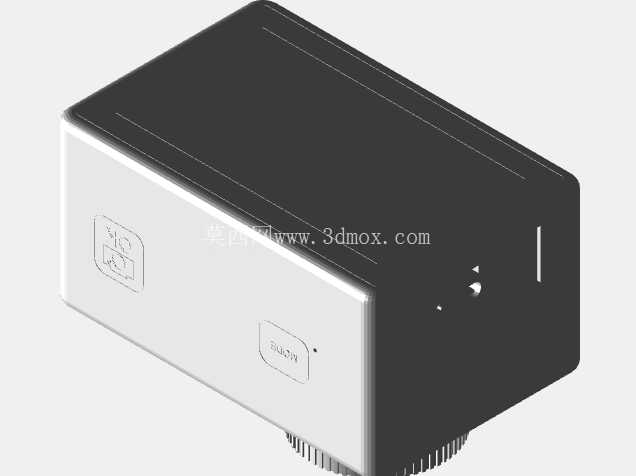

　　这款运动相机的三维数模还原了量产机型的核心结构特征，整体采用方正紧凑的块式造型，外壳做了小圆角过渡处理，既保证了结构强度，也能避免尖锐边角在户外使用时造成磕碰损伤，同时适配各类通用安装支架的夹持边界。从结构设计层面来看，整机外壳采用上下扣合的装配逻辑，侧边预留的数据接口做了内凹式处理，接口周边的壳体加厚0.8mm，既可以在插接数据线时提供足够的支撑强度，也能为后续加装防水密封胶圈预留装配空间，满足户外涉水场景的使用需求。机身正面预留的标识区域做了下沉0.3mm的凹槽设计，可直接粘贴品牌标识或功能铭牌，无需额外做凸起结构，避免日常使用中标识被摩擦脱落。

　　机身底部设置的标准安装螺孔位，完全适配运动相机通用的三脚架、头盔支架、骑行固定夹等外接配件，螺孔周边做了环形加强筋设计，即使在高频振动的骑行、运动场景下，也能避免螺孔柱开裂导致设备脱落。从实际应用场景出发，这类紧凑型运动相机多用于户外运动记录、第一视角作业拍摄、车载行程记录等场景，因此在结构设计上优先控制整机重量，壳体壁厚控制在1.2mm-1.5mm区间，在保证抗冲击强度的前提下尽可能降低自重，减少长时间佩戴或固定时的负重感。机身侧面的功能按键做了微凸的触感设计，按键周边预留0.2mm的装配间隙，即使佩戴户外手套也能准确触按，同时按键与壳体之间的间隙做了错位挡边设计，可阻挡日常使用中的灰尘、飞溅水滴进入机身内部。

　　数模完整还原了机身的所有外观特征与安装接口位置，可直接用于配套保护壳、外接支架、防水外壳等配件的结构设计验证，也可作为数码产品外观设计的参考案例，在做结构干涉检查时，可直接导入装配环境验证外接配件与机身的匹配度，比如加装防水壳时，可直接核对壳体与镜头区域、按键区域、接口区域的对位精度，避免开模后出现装配错位问题。在安装边界方面，整机的长宽高尺寸控制在小型便携设备的通用范围内，可适配市面上绝大多数运动相机的通用固定配件，无需单独开模制作专属支架，能有效降低配件的适配成本。机身边角的圆角半径统一为R3，在做跌落仿真验证时，该圆角参数可有效分散边角受到的冲击力，降低壳体碎裂的风险。

　　镜头区域的壳体做了高出镜头平面0.5mm的凸边设计，即使镜头朝下放置在平面上，也能避免镜头表面直接接触平面造成刮擦，这一细节设计在户外使用场景中能有效提升镜头的使用寿命。从建模逻辑来看，整个数模采用实体建模方式，所有特征均保留可编辑的参数化历史，可根据实际设计需求调整壳体壁厚、接口位置、按键大小等参数，比如针对工业作业场景的使用需求，可直接在现有模型基础上加厚壳体，增加防摔缓冲结构，调整接口位置适配工业场景的专用数据传输接口。模型的分型面设置在机身侧面的中线位置，完全符合注塑模具的开模逻辑，后续做结构开模时可直接参考分型面位置设计模具型腔，减少二次调整的工作量。
