LoRa气象数据接收终端分体式外壳结构

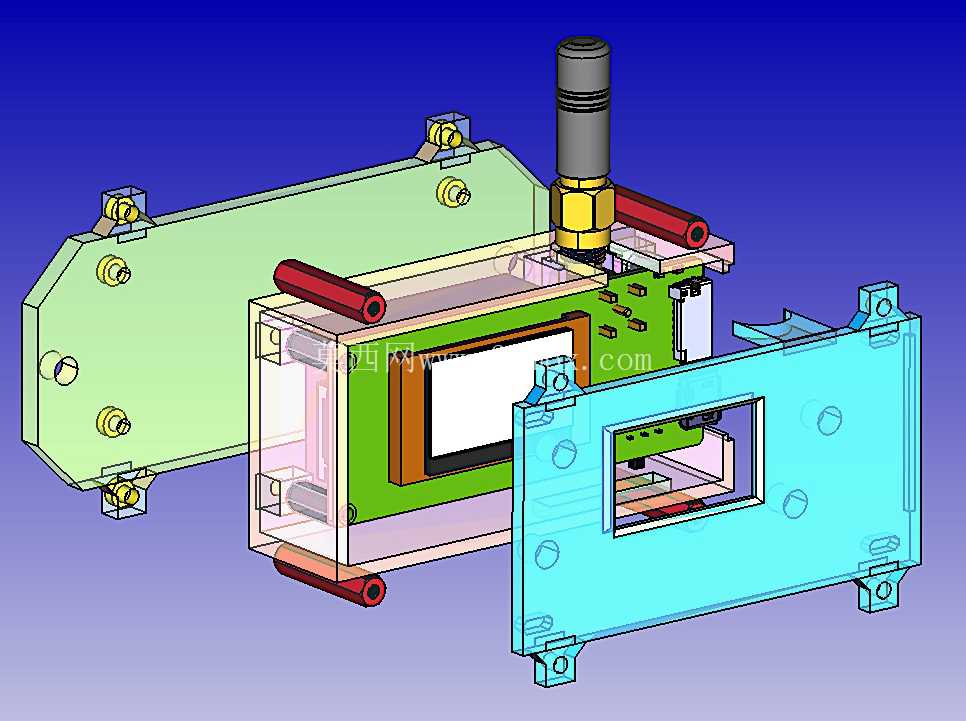

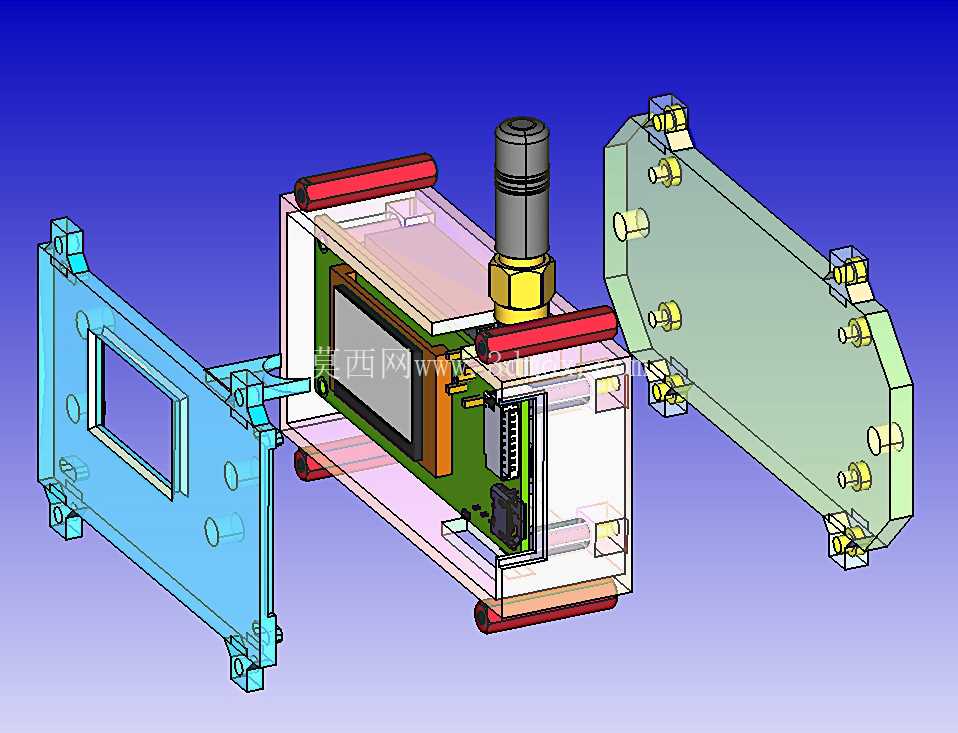

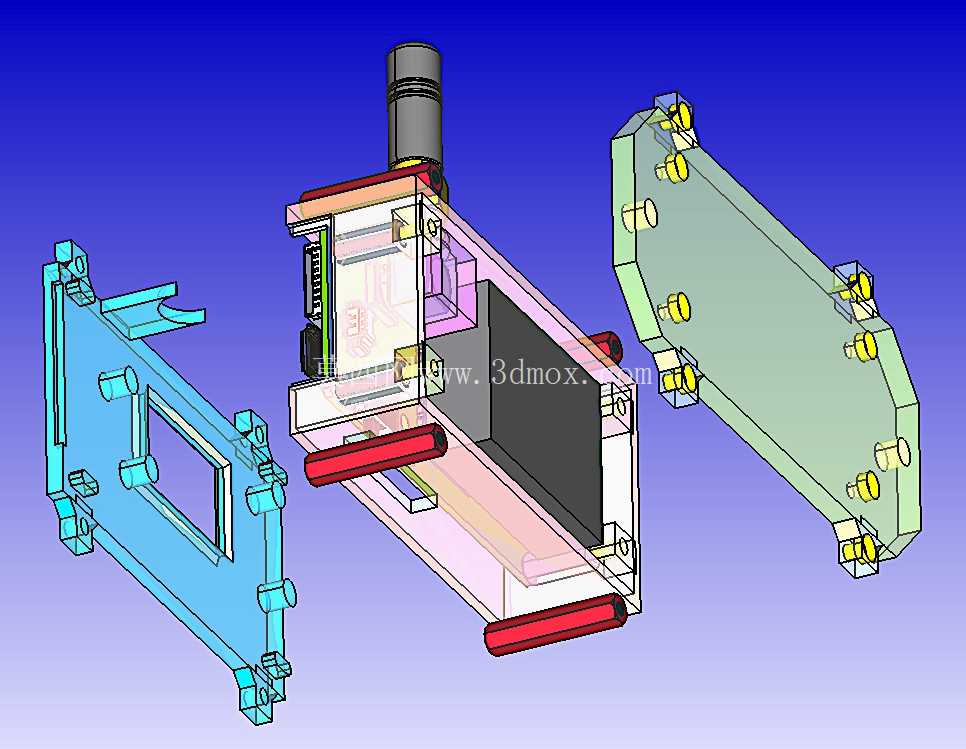

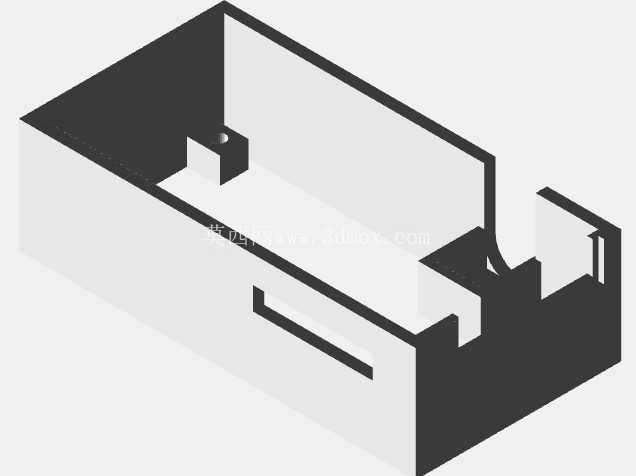

　　射频接口固定段预留了标准SMA天线接头的安装位，接头直接从壳体端面伸出，可直接搭配胶棒天线或外接馈线连接户外高增益天线，避免了壳体对射频信号的屏蔽影响，安装位周边做了加厚凸台，能承受天线插拔、户外风载带来的侧向力矩，不会出现接头松动导致的接触不良问题。主控板安装腔内部设置了四个定位柱，柱端预留自攻螺丝孔位，对应主控板的四个安装孔，装配时主控板直接卡入定位柱后锁付螺丝即可，不需要额外增加固定支架，腔体内壁对应板载元件的凸起位置做了避让沉槽，避免装配时元件与壳体内壁干涉，同时腔体内侧沿边缘布置了走线槽，方便电池供电线、传感器连接线的规整排布，不会出现线材挤压屏幕、射频模块的情况。这套分体式壳体结构面向户外气象数据采集传输场景设计，核心适配搭载LoRa射频模块的主控板，主要功能是接收家用气象站的传感数据，再通过无线链路转发至公共气象数据平台与业余无线电数据网络，解决民用气象站数据传输距离短、无法接入公共数据网络的痛点。整套外壳拆分为三个独立装配段，分别对应主控板安装腔、射频接口固定段、显示窗口防护段，三段式结构完全围绕内部元器件的装配逻辑排布，没有多余的造型冗余。

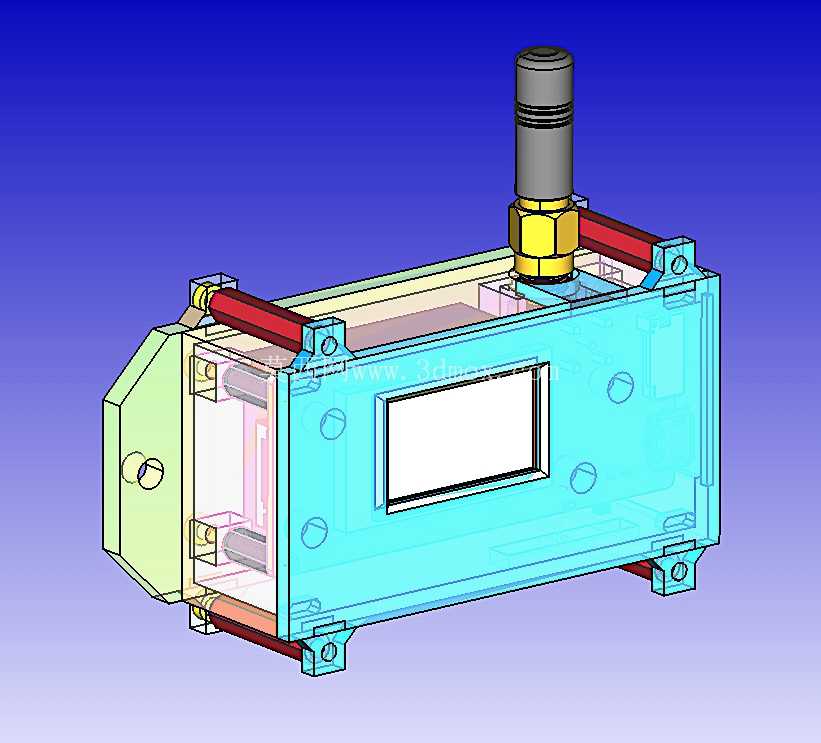

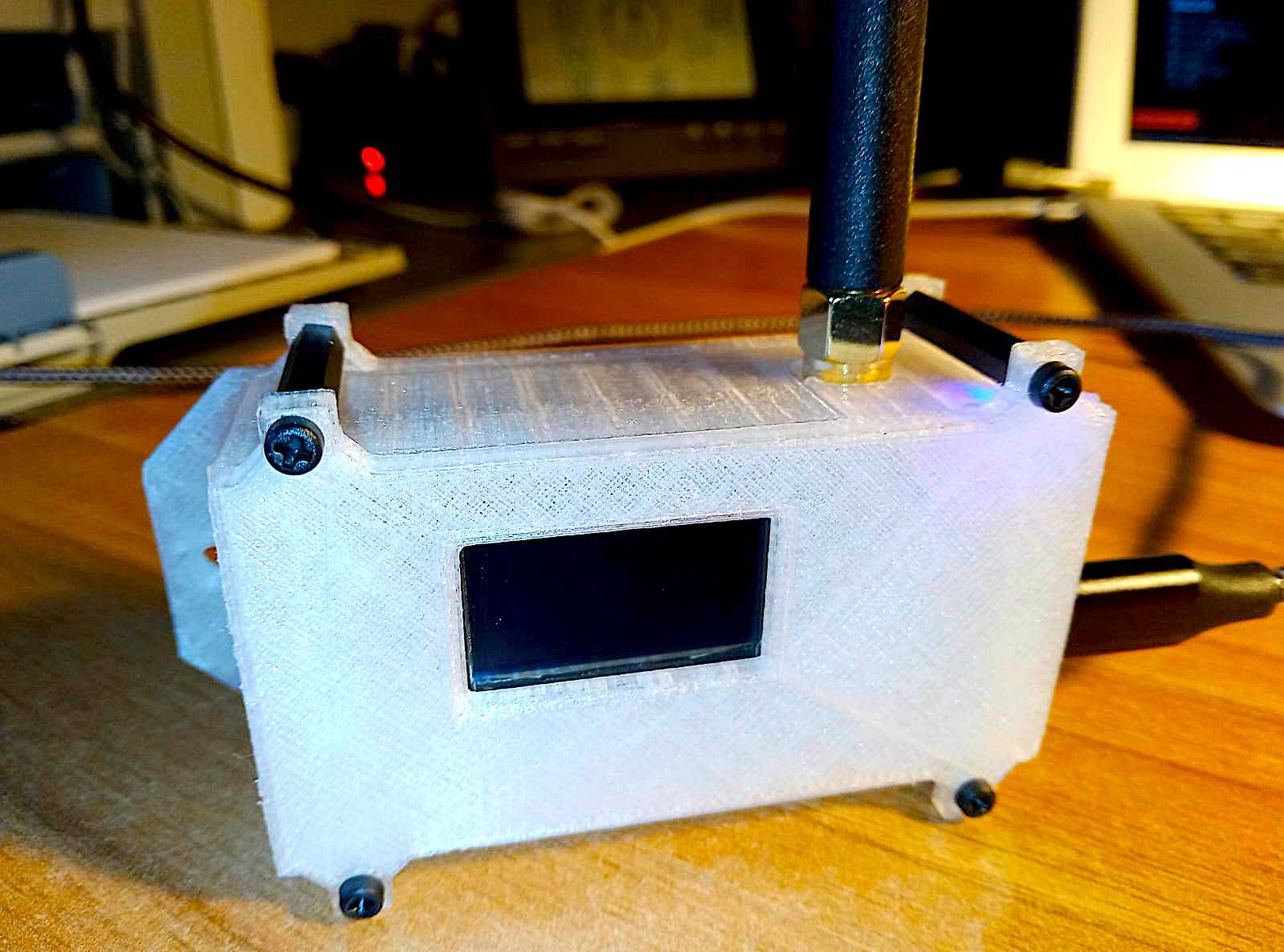

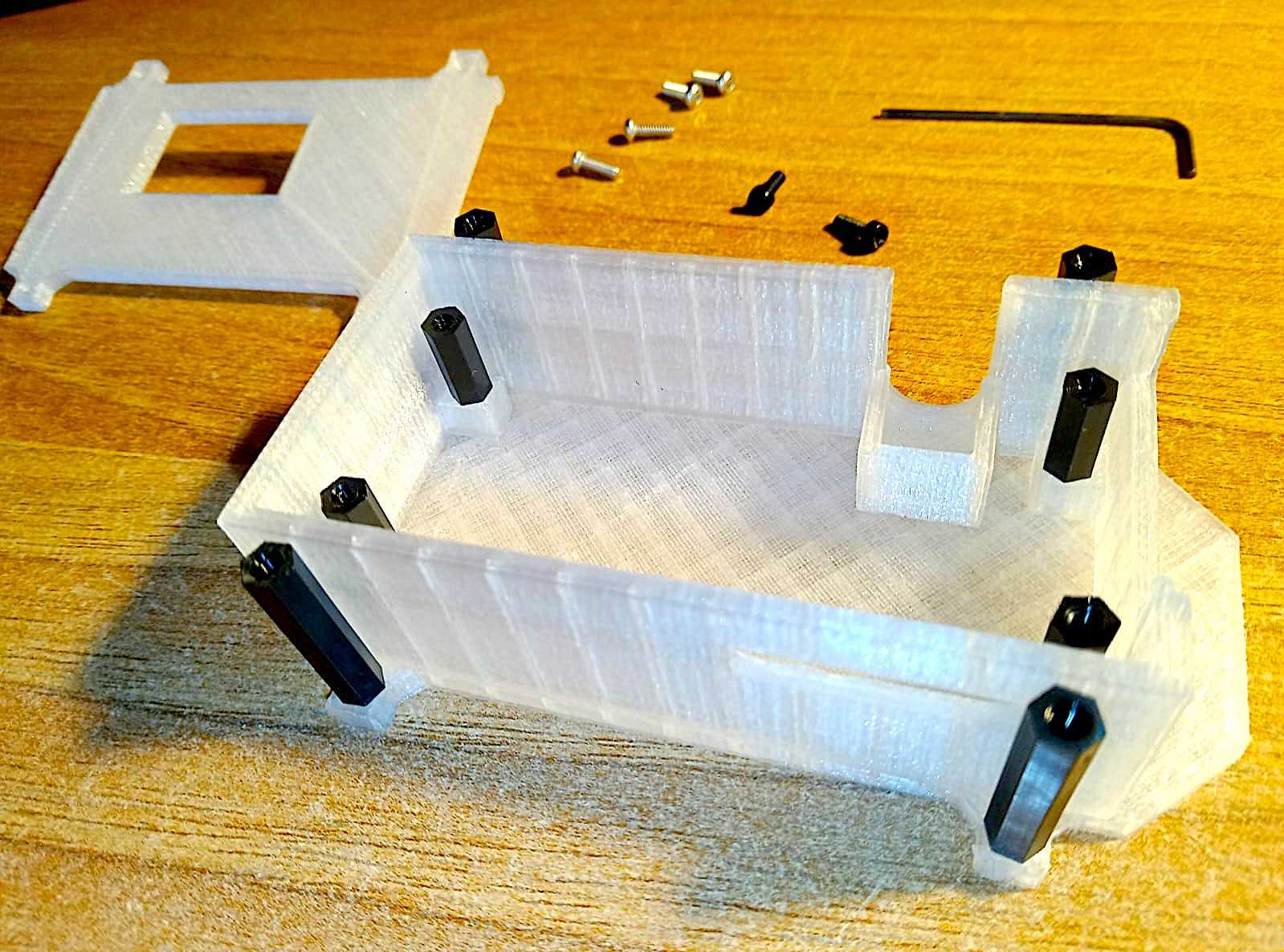

　　显示窗口防护段对应主控板的TFT显示屏位置做了下沉式窗口，窗口边缘预留了透明视窗面板的粘接槽，装配时可直接粘贴亚克力或PC透明片，既可以防护屏幕不受户外沙尘、雨水侵蚀，也不会遮挡屏幕显示内容，窗口周边做了0.8mm的凸边，能避免透明片直接受外力磕碰碎裂。三段壳体之间采用止口配合结构，配合面预留了密封胶条的安装槽，户外使用时填充发泡密封胶条即可达到IP54级防护能力，可应对日常雨淋、沙尘环境的使用需求，壳体两端布置了贯穿式的铜柱安装孔，三段壳体对齐后穿入长铜柱配合螺母即可完成整体锁紧，不需要在每段壳体上单独做卡扣结构，既降低了注塑加工的模具复杂度，也方便后期拆开维护内部元件、更换电池。

　　壳体两侧的安装耳位做了四个沉头安装孔，可直接通过螺丝固定在墙面、支架或者户外设备箱外壁，安装孔位的间距适配通用的弱电安装支架尺寸，不需要额外定制转接件。壳体边角全部做了R2以上的圆角过渡，避免户外安装时锐边划伤操作人员，同时也能减少应力集中，提升壳体低温环境下的抗冲击能力。设计时充分考虑了内部元器件的散热需求，主控板发热芯片对应的壳体位置做了薄壁厚处理，壁厚控制在1.2mm，既保证结构强度，也能通过壳体传导散出部分热量，避免密闭腔体内温度过高影响元件工作稳定性。射频段的天线安装位与主控板的射频模块引脚位置同轴对齐，装配时SMA接头可直接焊接在模块对应焊盘上，不需要额外使用转接线，减少信号传输损耗。

　　显示窗口的尺寸完全匹配对应尺寸的TFT屏幕，窗口边缘与屏幕显示区域的单边间隙控制在0.5mm，既不会遮挡显示内容，也能避免屏幕与视窗面板直接摩擦产生划痕。整套结构没有采用复杂的卡扣、斜顶结构，所有结构特征都可以通过常规注塑模具加工实现，量产时模具成本低，装配工序简单，适合小批量自制或者批量生产使用，针对业余无线电爱好者、个人气象站用户的实际使用需求做了针对性的结构优化，不需要二次修改即可直接投入使用。
